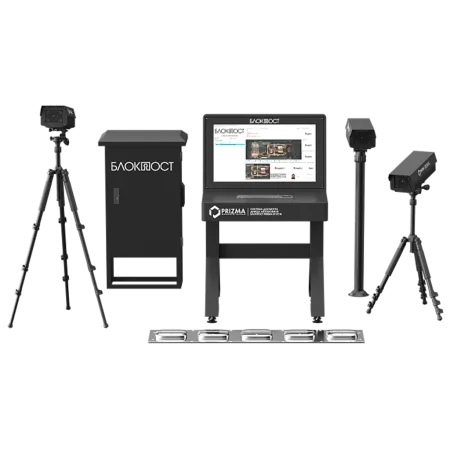

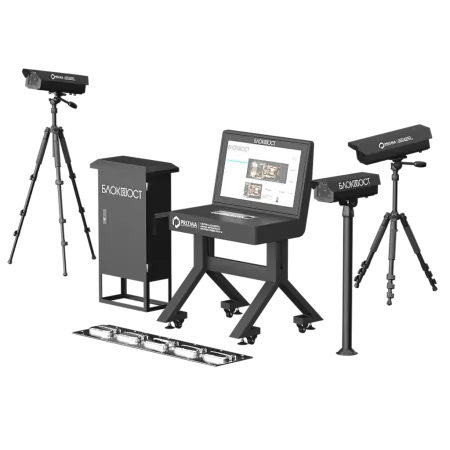

Стационарная система сканирования днища автомобиля БЛОКПОСТ PRIZMA 01 C — профессиональный комплекс для контроля транспортных средств на КПП и периметрах с повышенными требованиями к безопасности. Решение сочетает технологии линейного и площадного сканирования, формируя детализированное изображение нижней части автомобиля в реальном времени для выявления контрабанды, оружия, закладок и иных угроз.
Модуль досмотра выполнен из прочных материалов с классом защиты IP68, выдерживает наезд тяжёлого транспорта и сохраняет высокое качество съёмки при любой погоде. Система поддерживает два конструктивных исполнения — накладное и встраиваемое — что упрощает интеграцию как в уже действующие КПП, так и в новые проекты. Точная графическая настройка позволяет адаптировать готовое изображение под особенности конкретной сцены и освещения.
PRIZMA 01 C интегрируется с автоматическими заграждениями (шлагбаумы, ворота) и сетевыми системами контроля доступа. Мультиплатформенное ПО обеспечивает быстрый запуск, удобный интерфейс оператора и стабильную работу в круглосуточном режиме, а высокое разрешение камеры модуля досмотра гарантирует уверенное распознавание мелких деталей на сложных участках подвески и шасси.

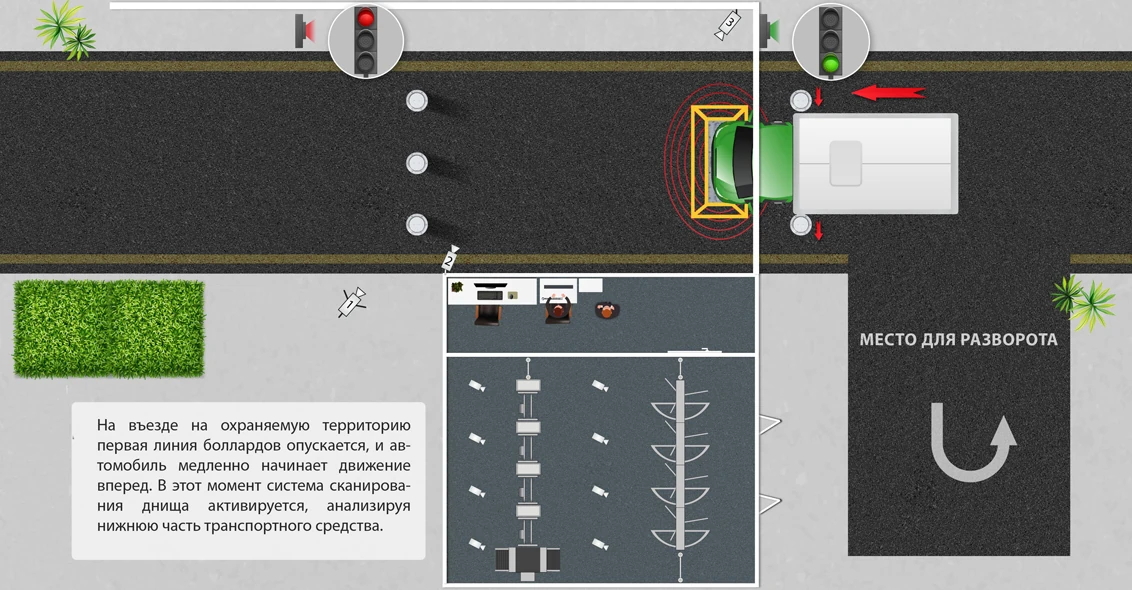

При подъезде автомобиля система активирует подсветку и готовность сканирования. В процессе проезда модуль формирует высокодетализированное изображение днища, а передняя и задняя LPR-камеры фиксируют государственные регистрационные знаки. Камера водителя записывает лицо для идентификации. Готовое изображение отображается оператору на рабочем месте, сохраняется в базе данных и может быть использовано для дальнейшего анализа и сопоставления при повторных въездах. Интерфейс программы позволяет управлять периферийным оборудованием въездной группы.
Особенности
- Класс защиты модуля досмотра: IP68.
- Высокое разрешение камеры модуля досмотра для детального анализа.
- Взаимодействие интерфейса программы с автоматическими заграждениями.

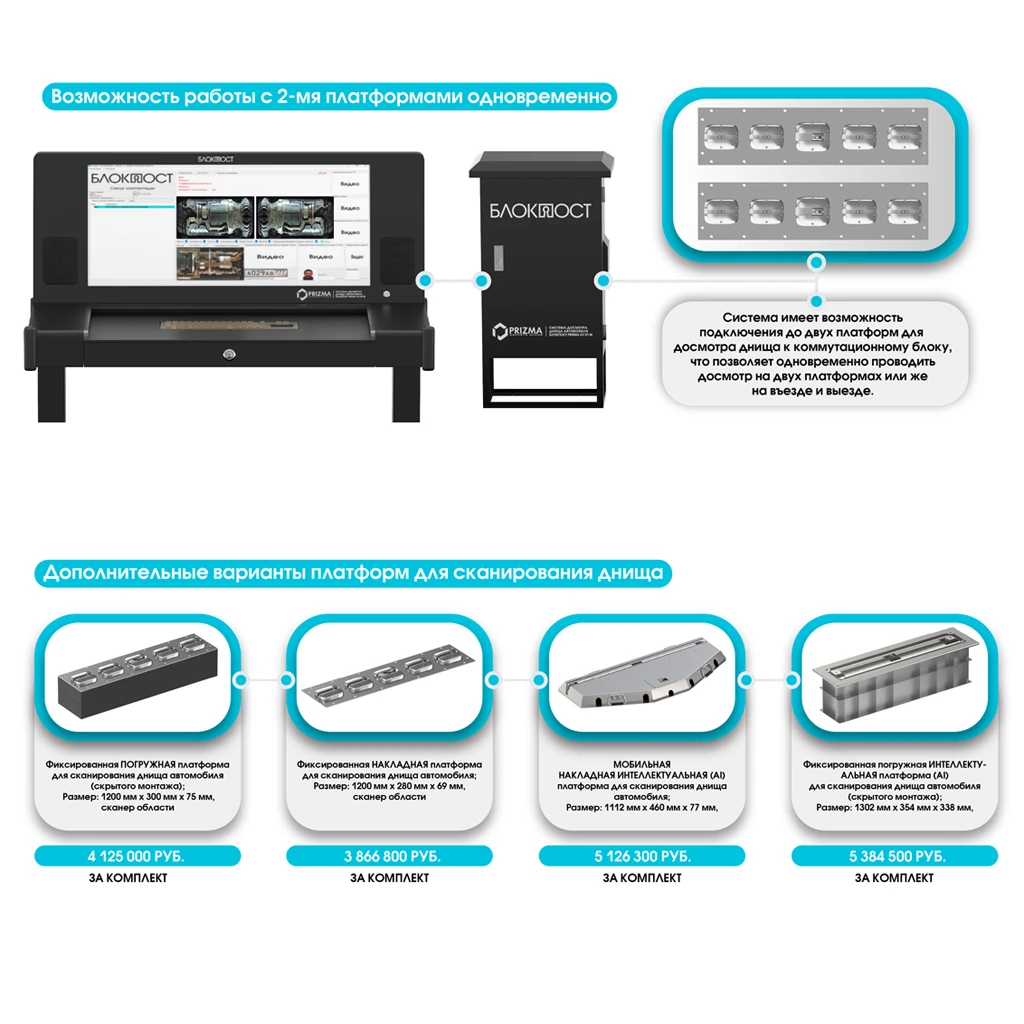

- Два вида модулей досмотра: накладной и встраиваемый.
- Точная графическая настройка готового изображения.
- Мультиплатформенное программное обеспечение.
Преимущества
- Непрерывный контроль проезда с формированием изображения в реальном времени.
- Широкий угол обзора (≥180°) — охват труднодоступных зон.
- Стабильная работа при экстремальных температурах и повышенной загрязнённости.
- Гибкость монтажа: выбор накладного или встраиваемого модуля по условиям объекта.
- Интеграция с СКУД и периферийными устройствами для автоматизации КПП.
- Высокая скорость проезда без потери чёткости изображения.

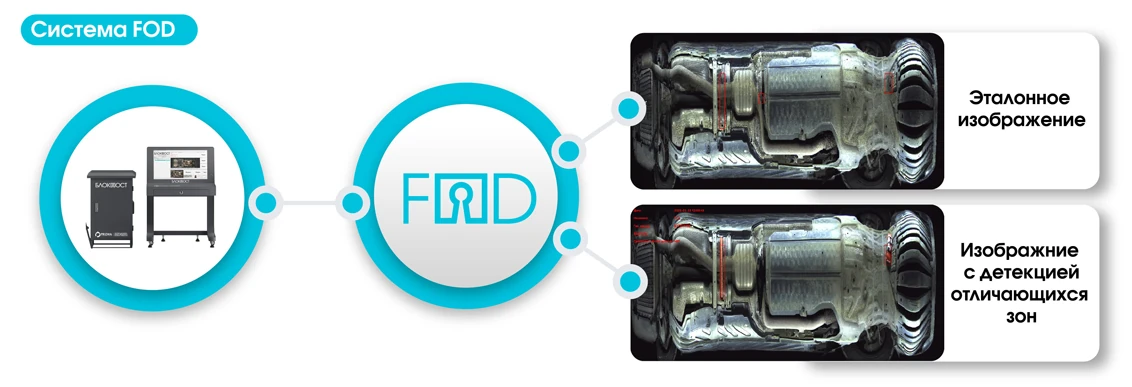

Система FOD (Find Object Difference)
FOD – система помощи оператору в определении посторонних предметов на днище автомобиля путём сравнения с эталонным снимком. FOD является уникальной в своём роде, высокотехнологичной разработкой.
В момент первого въезда автомобиля на территорию формируется изображение его днища в высоком разрешении. Оператор, нажимая клавишу, дает команду системе принять это днище, как эталонное, и все дальнейшие въезды автомобиля сравниваются с этим изображением, их может быть несколько. Фото днища вносится в базу данных и автоматически привязывается к номеру автомобиля.

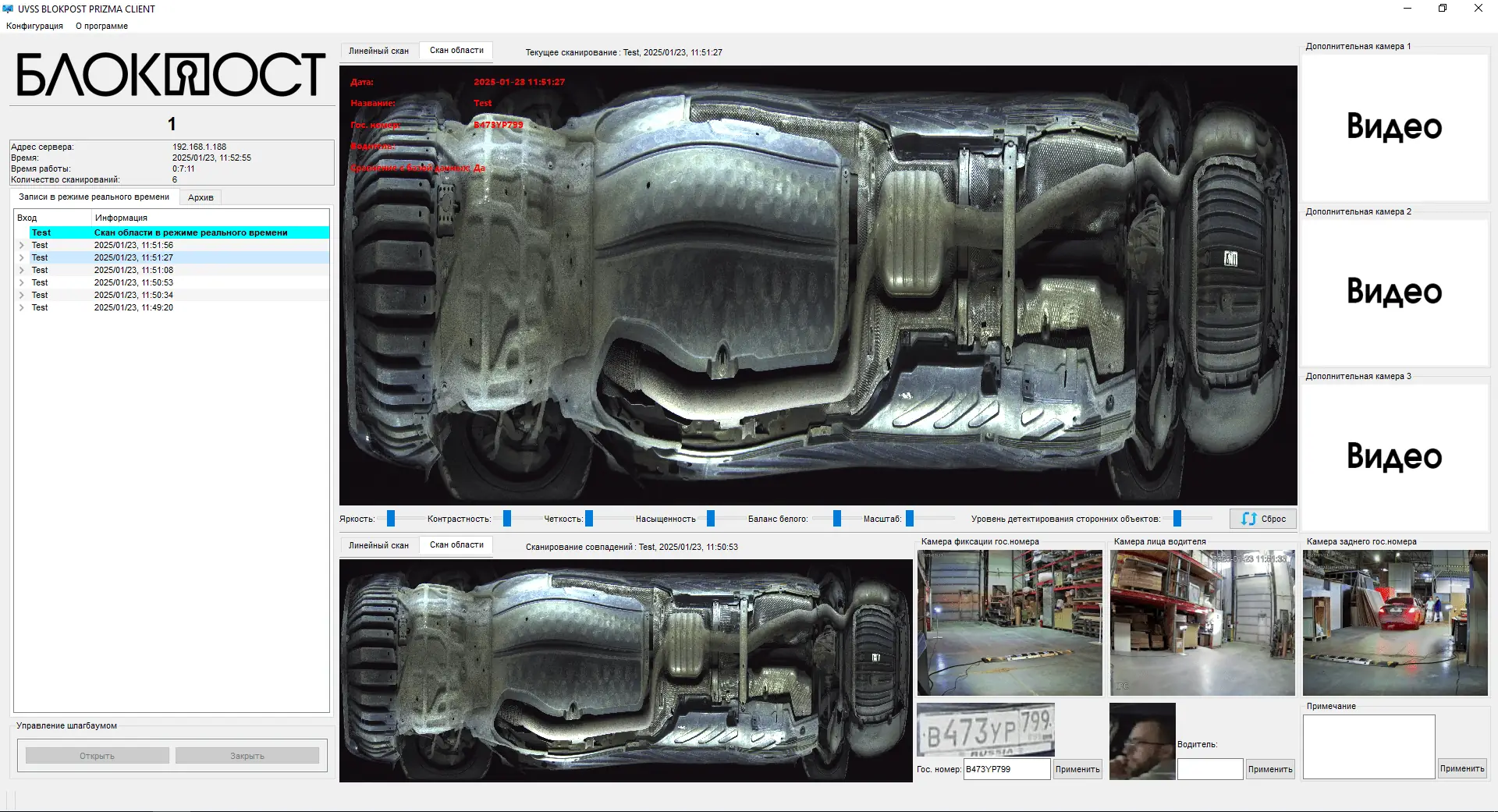

При повторном въезде авто система понимает, что на территорию заезжает уже знакомое ТС, подтягивает из базы данных эталонную фотографию и делает новую фотографию днища. Далее система при сравнении двух фото красным маркером выделяет элементы и области, на которые необходимо обратить внимание оператора. Таким образом, она показывает отличия. Оператор получает визуальные и звуковые уведомления при обнаружении подозрительных объектов.
Технология позволяет анализировать детали с помощью гибких графических настроек и функции зума.
При проезде незарегистрированного транспорта система активирует самостоятельный досмотр, при котором только оператор принимает свое решение о допуске ТС на территорию.
Наличие дополнительных функций упрощает процесс досмотра ТС. Черный список номеров, детектирование посторонних объектов, настраиваемая чувствительность, интеграция с периферийными устройствами — от шлагбаумов до ворот — все это работает в единой системе, создавая мощный инструмент безопасности внешнего периметра.
Система помогает оператору не зрительно сопоставлять эталонное и новое фото днища, а автоматически находит отличия на снимках. FOD определяет до пяти прикрепленных предметов.
В случае любого гостевого въезда оператор самостоятельно осматривает автомобиль с помощью системы досмотра днища без помощи FOD.
Система досмотра днища и система FOD являются вспомогательными устройствами досмотра автомобиля, не заменяя при этом оператора.
В результате первого сканирования ТС формируется отдельная папка весом до 50 МБ, в которую входит:
- Скан днища в высоком разрешении.
- 2 видеоролика.
- Фото ГРЗ.
- Полная информация о проезде.
- При первом проезде автомобиля фиксируется лицо водителя и номера транспортного средства.
- Сканер формирует изображение днища автомобиля в высоком разрешении.
- Полученное фото вносится оператором в базу данных, как эталонное изображение и привязывает его к номеру авто. Все дальнейшие въезды автомобиля сравниваются с этим фото.
- При повторном въезде этого же автомобиля на территорию система по номеру ТС определяет, что оно есть в базе данных, делает фото днища и сравнивает его с эталонным изображением.

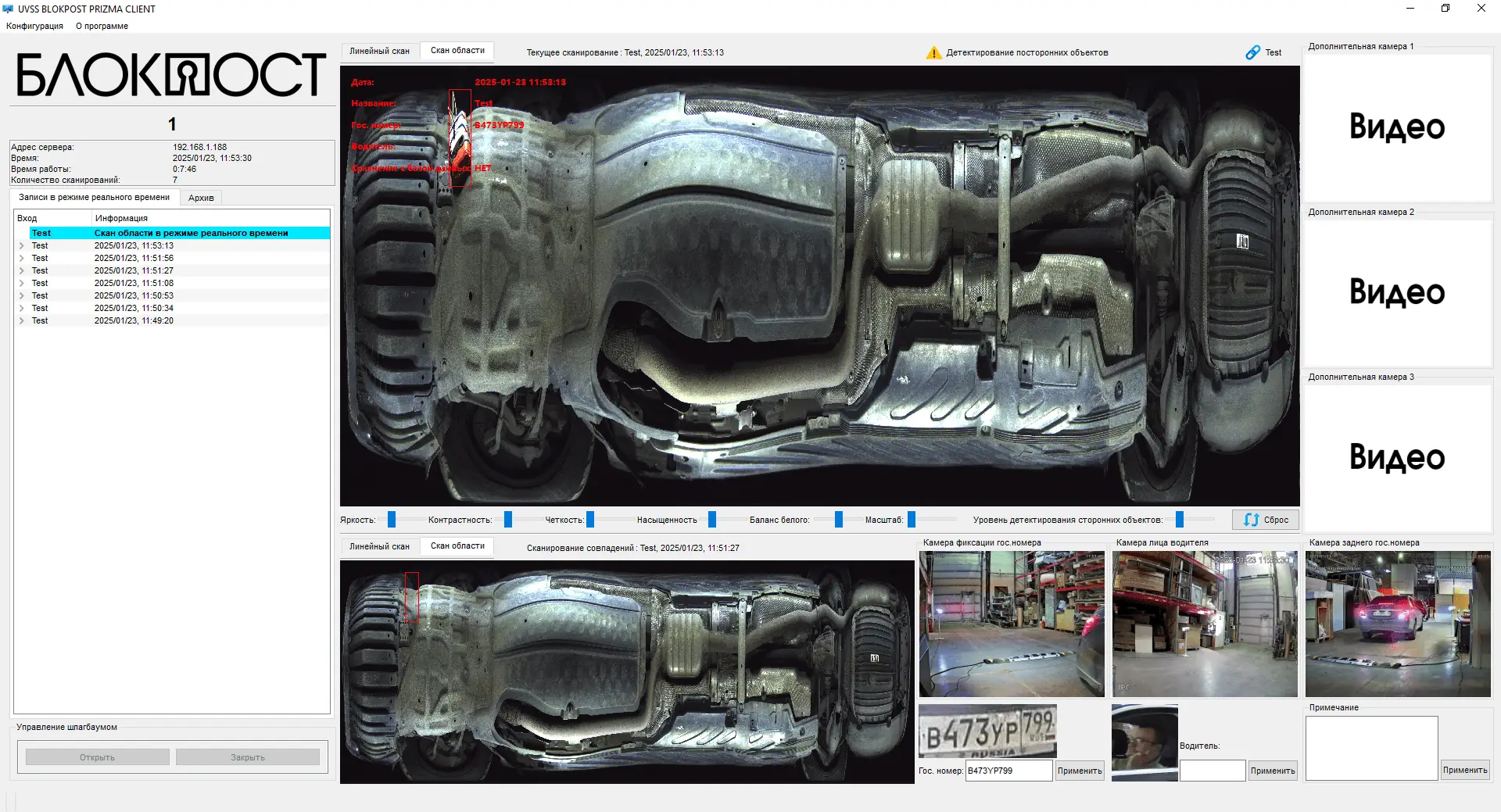

- При выявлении прикрепленного к днищу потенциально опасного объекта срабатывает «Система помощи оператору». На экране появляется уведомление: «Детектирование посторонних объектов», также оператор получает звуковое оповещение о тревоге.

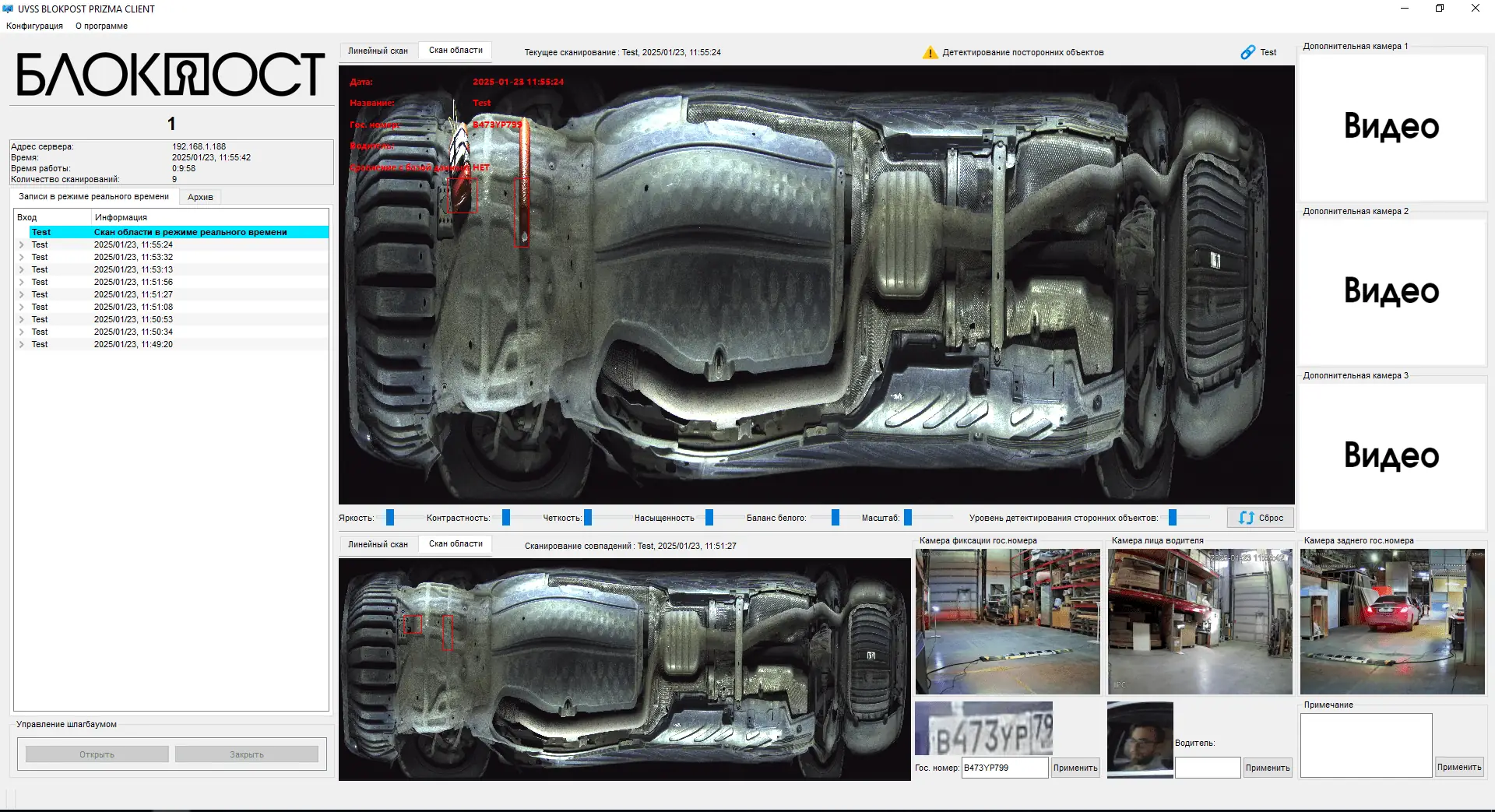

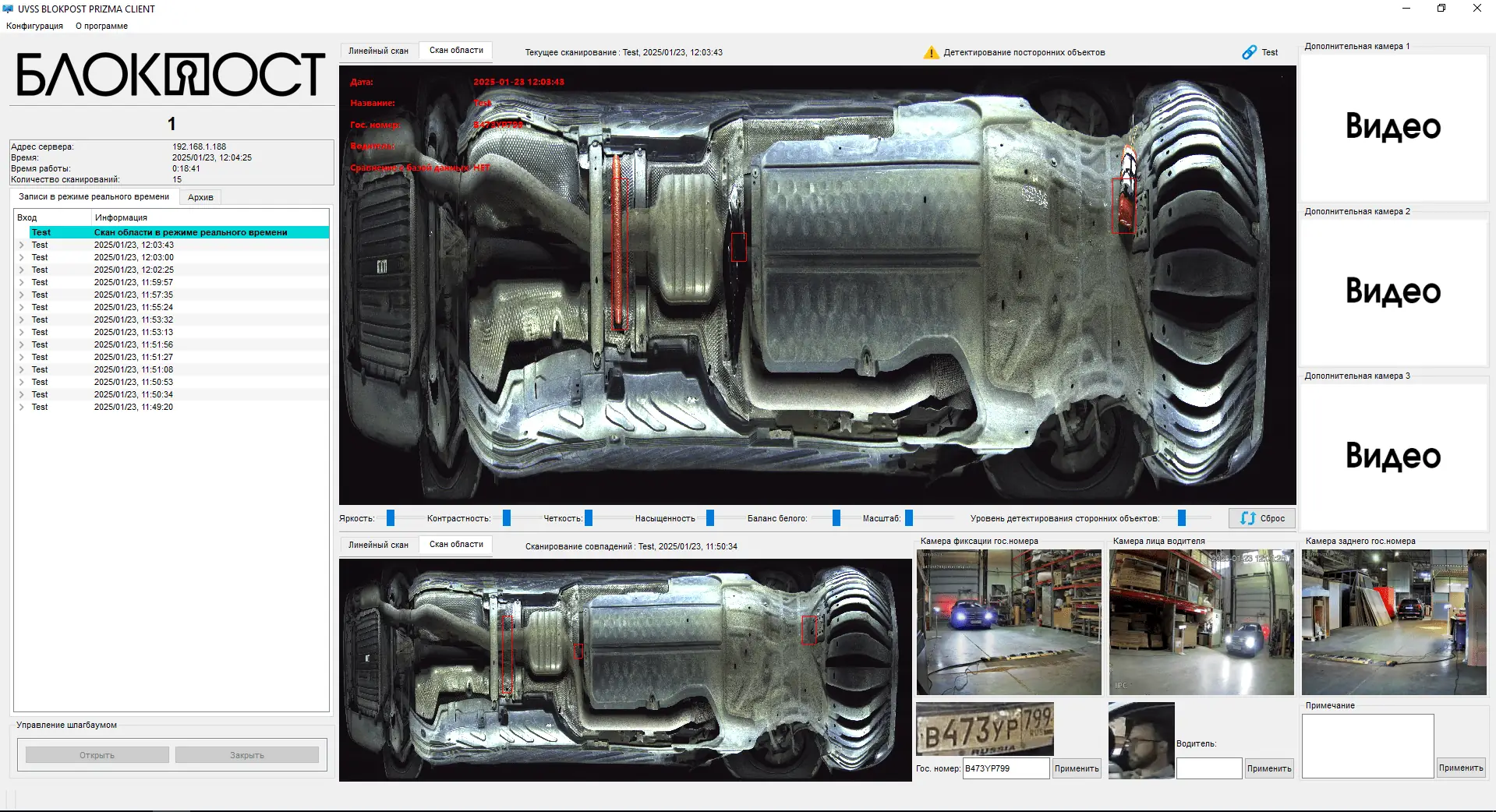

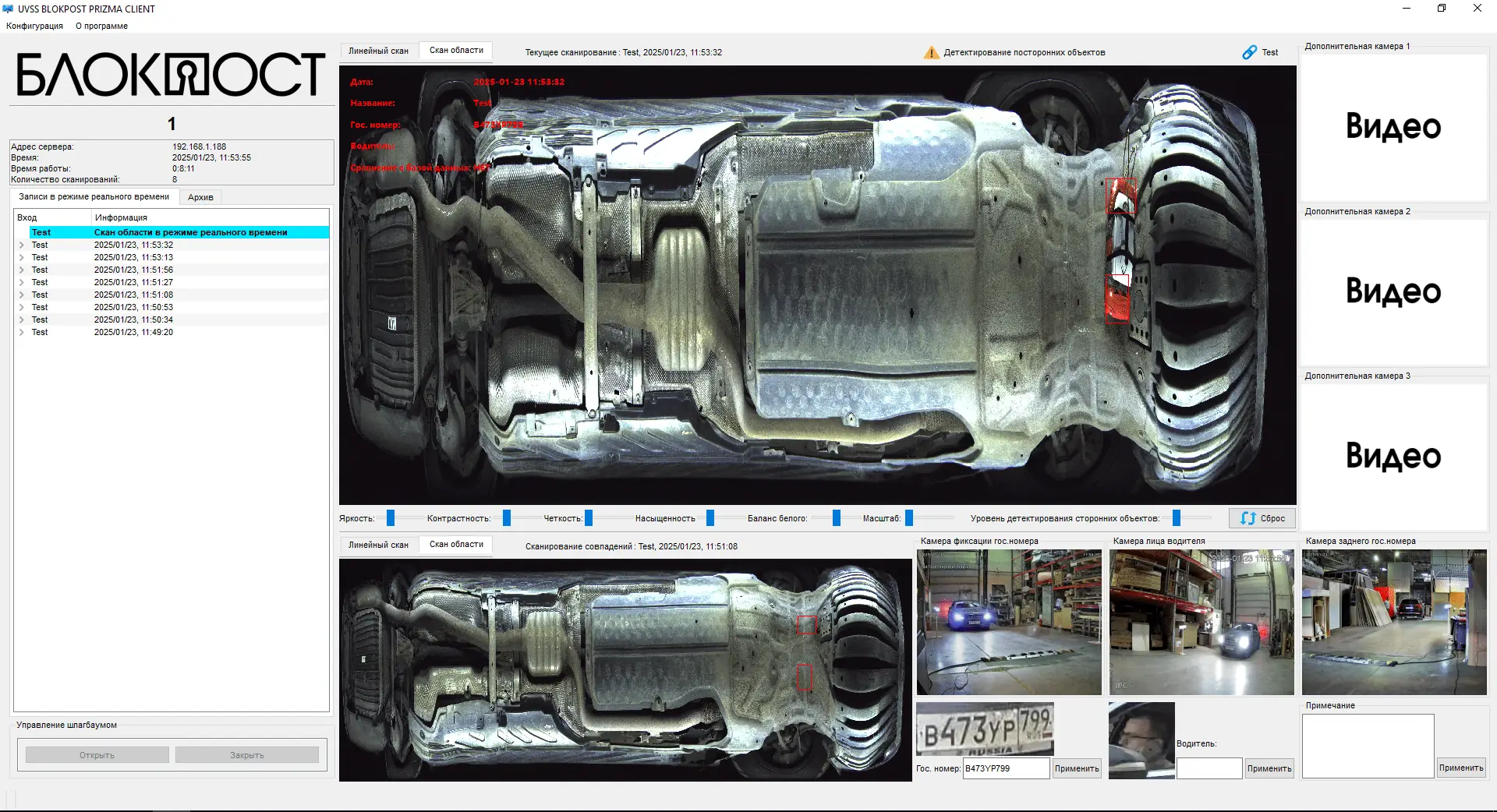

- Сопоставив новое изображение с эталонным, система выделяет красным участки, где расположен один или несколько подозрительных предметов.
- Высокое разрешение изображения позволяет оператору использовать многократный ZOOM и приближать полученный скан, чтобы детально рассмотреть объект.
Недостатки

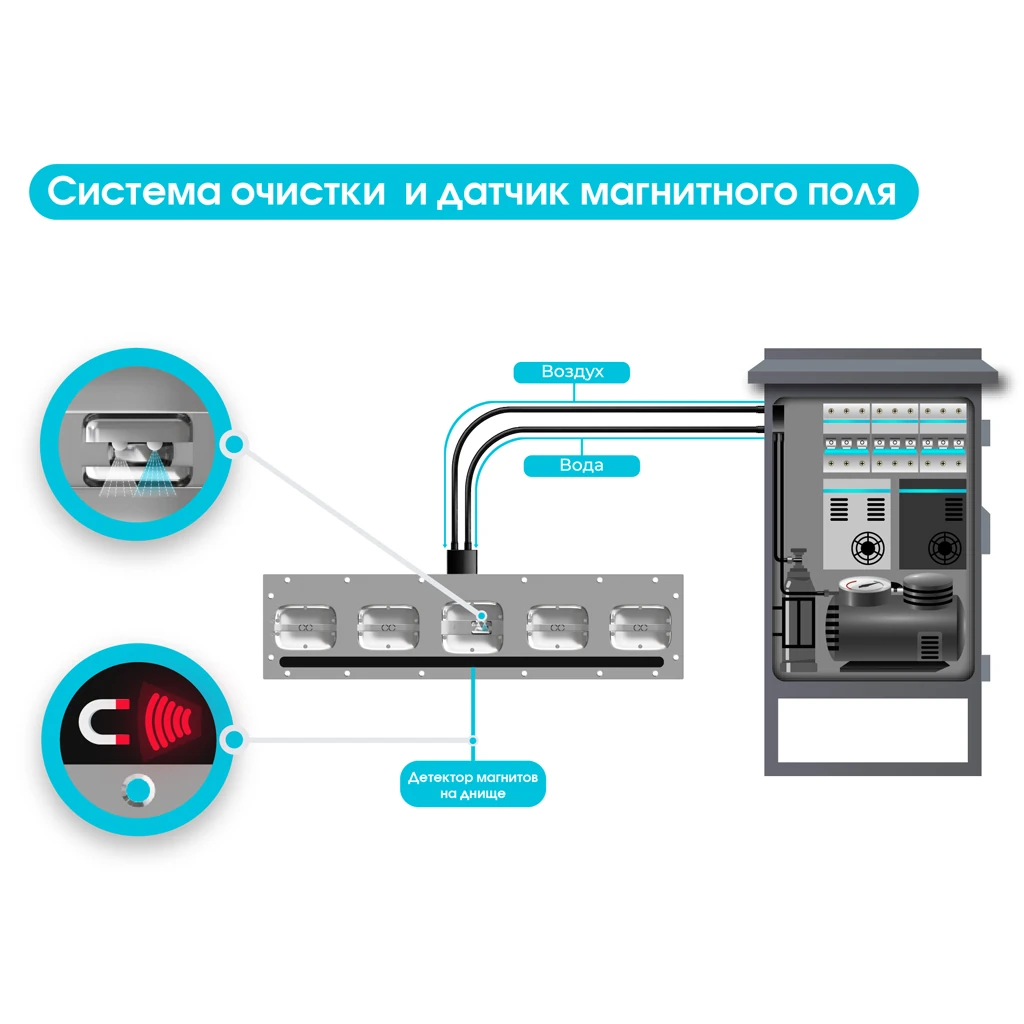

- Для поддержания качества визуализации требуется периодическая очистка смотрового стекла/линз.
- Встраиваемый вариант требует строительной подготовки основания (бетонирование).

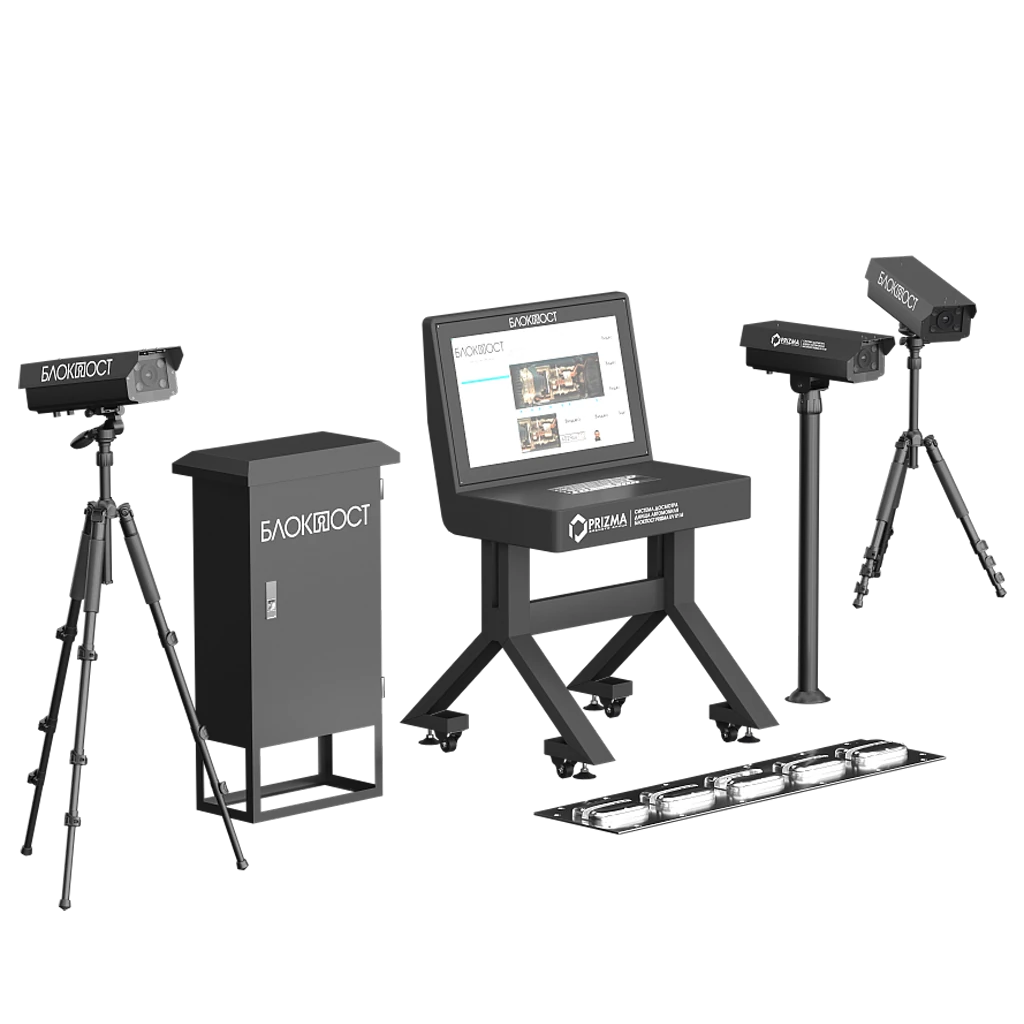

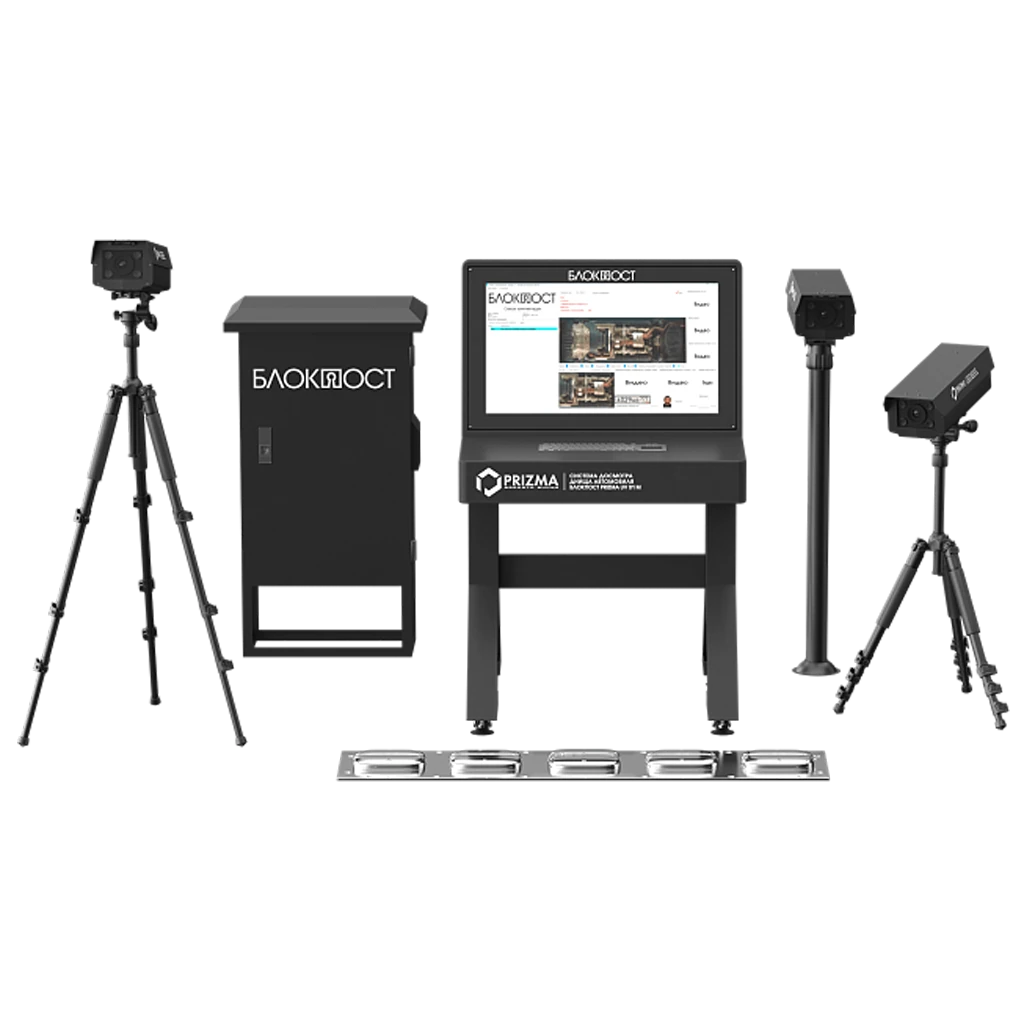

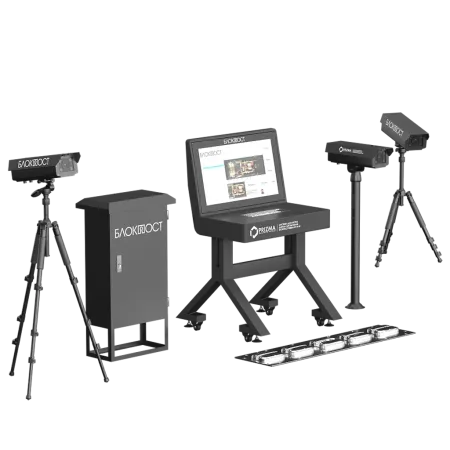

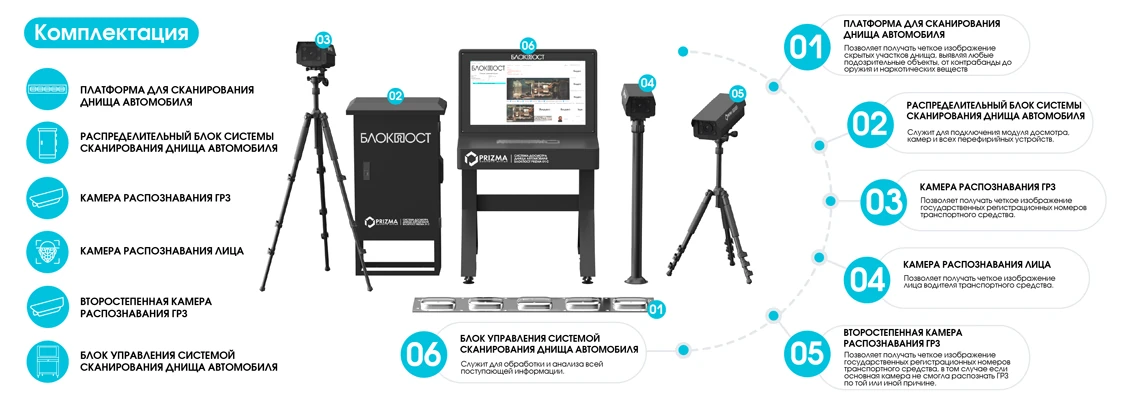

Комплектация
- Модуль сканирования. Модуль досмотра днища из нержавеющей стали; выдерживает до 30 тонн; исполнение накладное или встраиваемое (по выбору заказчика); подсветка с автоматической регулировкой; камера с разрешением съёмки ≥10000×4096; поддерживается движение автомобилей со скоростью до 45 км/ч без потери качества изображения.
- Коммутационный блок обработки информации. Приём, обработка и анализ изображения; взаимодействие с СКУД.

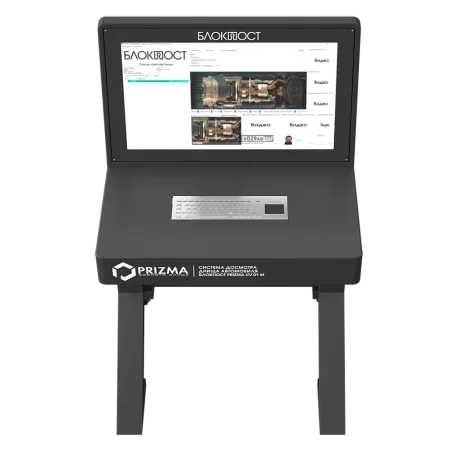

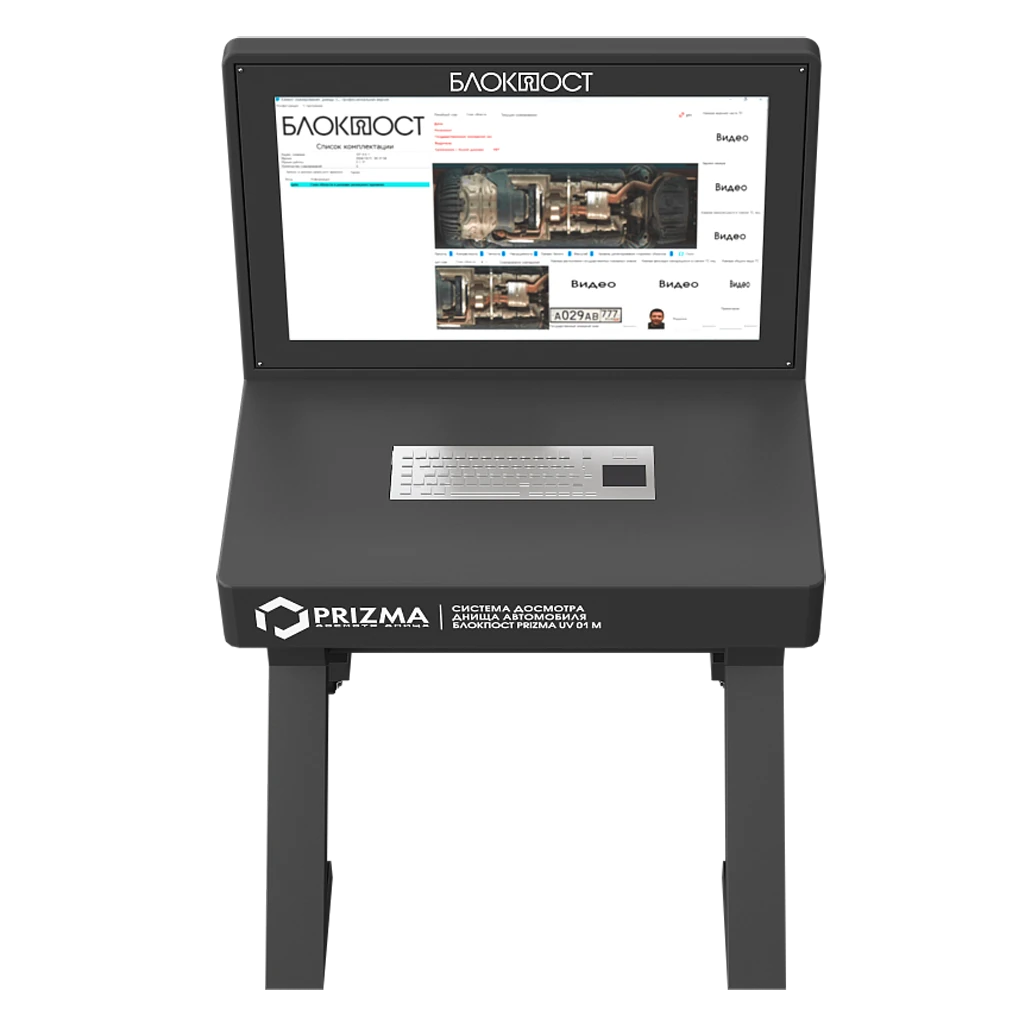

- Центр управления. Персональный компьютер для отображения информации на монитор и управления въездной группой.
- Передняя камера распознавания ГРЗ. Основная камера 1920×1080, всепогодное исполнение, подсветка и распознавание номера, экранированный кабель.
- Задняя камера распознавания ГРЗ. Вспомогательная камера 1920×1080 для случаев загрязнения переднего номера, всепогодное исполнение, подсветка, распознавание номера, экранированный кабель.
- Камера распознавания лица. Получение и сохранение чёткого изображения лица водителя в базе, разрешение 1920×1080, экранированный кабель.
Технические характеристики:
Характеристики системы- Вес, выдерживающий давление: 40 тонн (вес автомобиля)
- Аналитика: может автоматически обнаруживать различия на нижнем изображении входящего и выходящего автомобиля
- Расширение системы: поддержка распознавания номерных знаков
- Порт для передачи данных: RJ45
- Входное напряжение: 100-240 В переменного тока, 50-60 Гц
- Ограничение скорости сканирования массива площадей: Вперёд: 0 – 100 км/ч, Назад: 0–25 км/ч
- Ограничение по высоте (высота шасси автомобиля): 80–2000 мм
- Ограничение по ширине (ширина шасси): < 4500 мм
- Ограничение по длине: Нет ограничений
- Угол обзора: > 180°
- Разрешение изображения: 10000x4096
- Скорость сканирования: площадь: вперед: 0 ~ 100 км/ч, назад: 0 ~25 км/ч
- Скорость захвата: > 99,9%
- Время визуализации: В реальном времени
- Автоматическая экспозиция: Поддерживается
- Материал протектора: Нержавеющая сталь 304
- Над землей: 3 см
- Рабочая температура сканера автомобиля: от -40 до +70 °C
- Водонепроницаемый класс сканера автомобиля: IP68

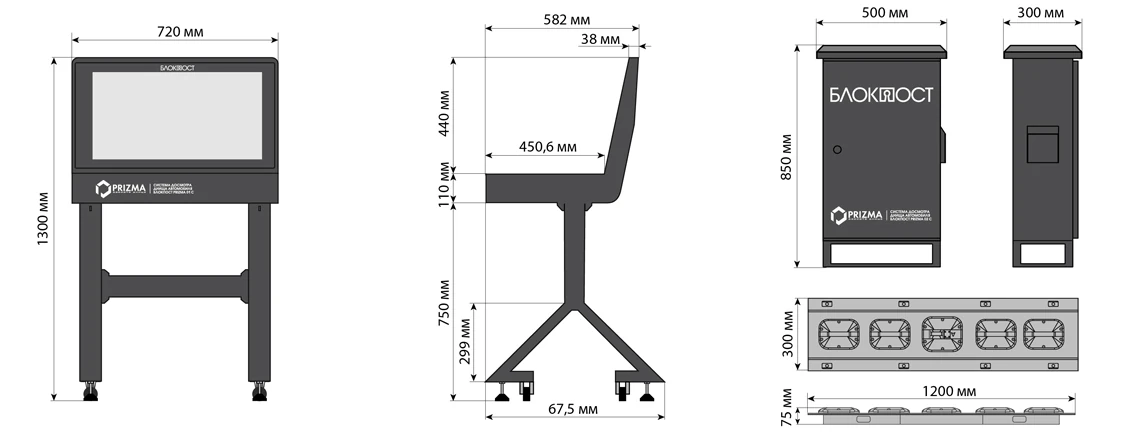

- Внешние габариты сканера автомобиля: 1200 мм x 300 мм x 75 мм
- Масса: 28 кг
- Датчик: 1/2,8-дюймовый КМОП
- Разрешение: 1920 x 1080
- POE: 6 портов 10/100/1000M RJ45
- Видеокодек: h264, h265
- Кодек изображения: JPEG
- Подавление шума: 3DNR
- Динамический диапазон: 96 дБ
- Диафрагма: фиксированная апертура
- Скорость захвата: > 99,5%
- Потребляемая мощность: < 24 Вт
- Рабочая температура: -10℃ ~ +50℃
- Уровень защиты: IP65
- Сервер: Процессор: i5, Память: 8GB, Жесткий диск: 128GB SSD + 1 TB HDD
- Потребляемая мощность: < 25 Вт
- Источник питания: 12 В постоянного тока
- Рабочая температура: -10℃ ~ +50℃
- Габариты: 263 мм x 165 мм x 50 мм
- Масса: 2 кг
- Детектор транспортных средств: 2 канала
- Чувствительность детектора: 4 уровня
- POE: 6 портов 10/100/1000M RJ45
- Стандарт POE: IEEE802.3af/at
- Ethernet: 1 порт 10/100/1000M RJ45
- Разъем сканера: 1 комплект
- Внешний монитор: 2 канала
- Источник питания: Переменный ток 100 В - 240 В
- Рабочая температура: -10℃ - 50℃
- Габариты: 263 мм x 150 мм x 78 мм
Бренд | Блокпост |
Бренд камеры | ZKTeco |
Тип системы | Стационарная |
Максимальная нагрузка | 40 тонн |
Распознавание номерных знаков | Да |
Автообнаружение посторонних объектов | Да |
Автоактивация записи | Да |
Детектор движения | Программный |
Угол обзора | 180° |
Напряжение питания | 110...240 В |
Рабочая температура | от -10°C до +50°C |
Класс защиты (IP) | IP65 |
Гарантия | 1 год |
Страна производства | Россия |
