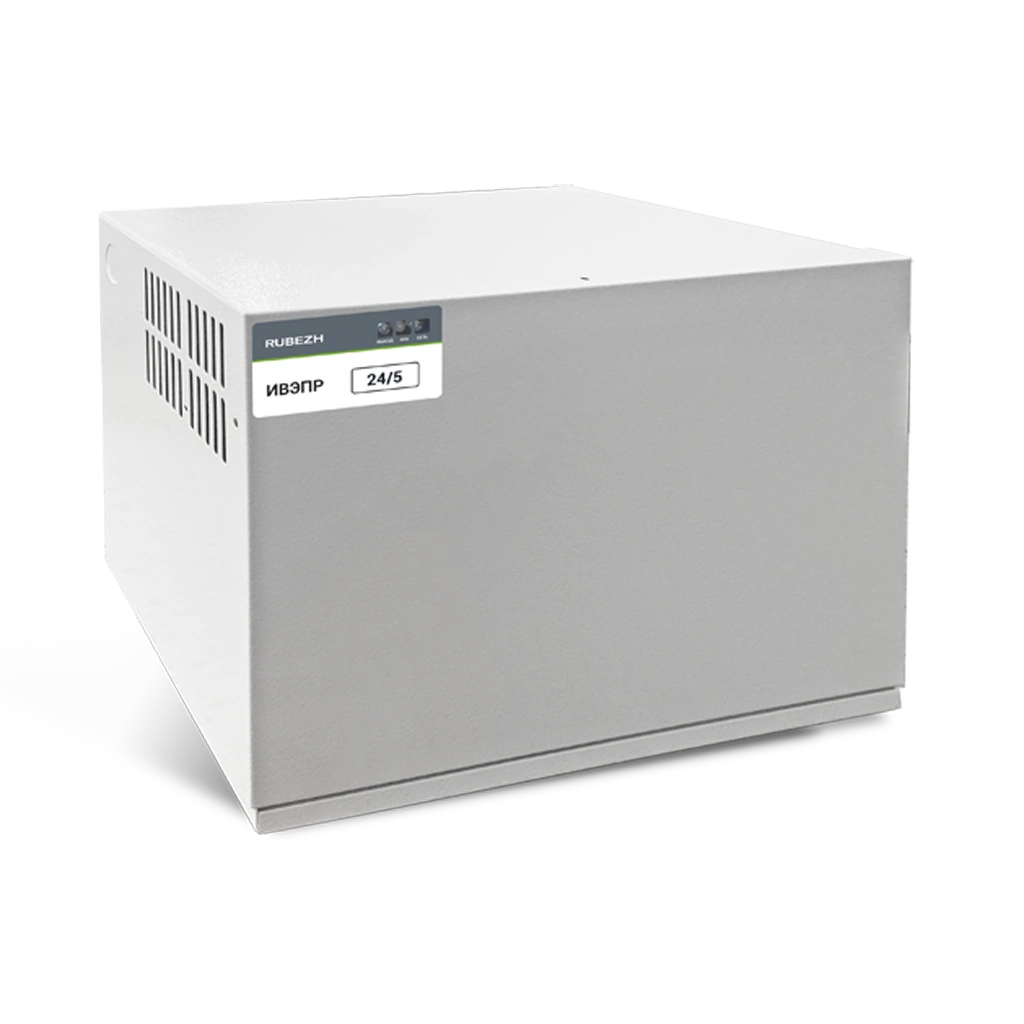

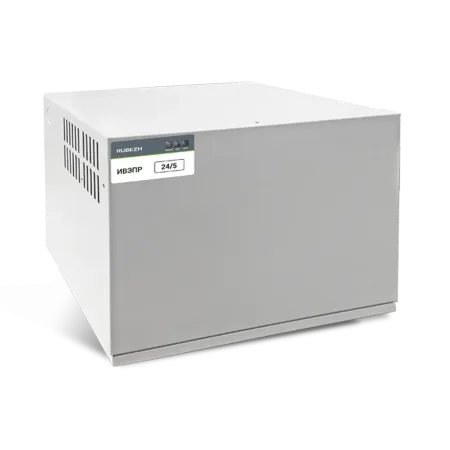

ИВЭПР 24/5 2×40-Р БР — мощный резервированный источник вторичного электропитания на 24 В для систем охранно-пожарной сигнализации, оповещения и смежных инженерных подсистем. Аппарат обеспечивает непрерывное питание нагрузки от сети с автоматическим переходом на резерв от двух последовательно соединённых АКБ 12 В (2×40 А·ч). На лицевой панели расположена индикация «СЕТЬ», «ВЫХОД», «АКБ», а для диспетчеризации предусмотрен «сухой контакт» реле «Авария», что упрощает интеграцию и контроль состояния на объекте. :contentReference[oaicite:0]{index=0}
Устройство работает от сети переменного тока 150–265 В (47–63 Гц), выдаёт до 5 А по выходу и поддерживает нормированные диапазоны напряжения как при работе от сети, так и от АКБ. Реализованы электронная защита выхода от короткого замыкания с периодическими автопопытками восстановления, защита АКБ от глубокого разряда с отключением при (20,8 ± 0,6) В, устойчивость к переполюсовке и КЗ на клеммах АКБ. Для тяжёлых ёмкостных и импульсных нагрузок допускается высокая суммарная ёмкость подключаемых потребителей.
Исполнение «Р БР» означает наличие выходного реле «Авария» и возможность наращивания автономности путём подключения боксов резервного питания БР24. Корпус металлический (IP20), источник быстро готов к работе (до 30 с), выходы гальванически изолированы от корпуса, коммутационная способность аварийного реле нормирована. Габариты и масса исполнения под 2×40 А·ч увеличены для размещения АКБ повышенной ёмкости, что важно при проектировании шкафов и стоек. :contentReference[oaicite:2]{index=2}
Особенности
- Автоматическое резервирование от двух АКБ 12 В (2×40 А·ч), подключаемых последовательно.
- Электронная защита выхода от КЗ с периодическими попытками восстановления.
- Защита от глубокого разряда АКБ и индикация порогов состояния батарей.
- «Сухой контакт» аварии для внешней индикации/АСУ.
- Поддержка боксов БР24 для увеличения времени резерва.
Преимущества
- Запас по току до 5 А — для СОУЭ/ОПС и других потребителей 24 В.
- Быстрый выход на рабочий режим и стабильные параметры напряжения/пульсаций.
- Гальваническая изоляция выходов от корпуса — повышенная электробезопасность.
- Нормированные требования к коммутации и подключению — проще проектирование и монтаж.
Информативность
На передней панели корпуса расположены индикаторы наличия сетевого напряжения («Сеть»), выходного напряжения («Выход») и состояния АКБ («АКБ»).
Индикатор СЕТЬ:
- при наличии сети 230 В – светится зеленым светом;
- при отсутствии сети 230 В – не светится.
Индикатор АКБ:
- при наличии исправных и заряженных АКБ – светится зеленым цветом;
- при разряде АКБ на 95% (снижении выходного напряжения до 22,2В) светится оранжевым светом;
- при отсутствии/разряде/ неправильном подключении (переполюсовке) АКБ – светится красным цветом.
Индикатор ВЫХОД:
- при наличии напряжения на выходе (нет КЗ) – светится зеленым цветом;
- при отсутствии выходного напряжения – не светится.
В источнике предусмотрен сигнал «Авария» для передачи информации о наличии неисправности во внешние цепи.
Информационный сигнал «АВАРИЯ» сделан в виде замыкающихся контактов электромеханического реле («сухой контакт»).Контакты реле и выводы клеммника «1», «2» размыкаются, а «1», «3» замыкаются при возникновении любого из событий:
- отсутствие сетевого напряжения 230 В;
- отсутствие или глубокий разряд одной или обеих АКБ;
- отсутствие выходного напряжения (в том числе по причине КЗ).
Технические характеристики:
Электропитание- Электропитание от сети: напряжение (150 – 265) В; частота (47 – 63) Гц
- Мощность, потребляемая от сети переменного тока: не более 190 Вт
- Ток нагрузки: 0 – 5 А
- Выходное напряжение при работе от сети: (26,4 – 27,6) В
- Выходное напряжение при работе от АКБ: (19 – 27) В
- Падение напряжения в резервном режиме (от АКБ до выхода): не более 1,1 В
- Пульсации выходного напряжения при работе от сети: не более 120 мВ от пика до пика
- Допустимая суммарная ёмкость нагрузок: не более 5000 мкФ
- Электронная защита выхода от КЗ: имеется, с автопопытками восстановления
- Выходы источника: гальванически изолированы от корпуса
- Время технической готовности к работе: не более 30 с
- Тип резервирования: 2 последовательно соединённые АКБ 12 В (2×40 А·ч)
- Ток заряда АКБ при работе от сети (напряжение АКБ 24 В): 1,2 А
- Защита от глубокого разряда: отключение нагрузки при (20,8 ± 0,6) В
- Собственное потребление от АКБ в резервном режиме: не более 40 мА
- Потребление в режиме защиты АКБ от глубокого разряда: не более 10 мА
- Заряд глубоко разряженных АКБ (<10 В на каждой): не производится
- Устойчивость к переполюсовке/замыканию клемм АКБ: обеспечивается
- Подключение внешних боксов резервного питания БР24: поддерживается
- Габариты устанавливаемых АКБ (В × Ш × Г), мм, не более: 174 × 200 × 167
- Клеммы питания нагрузки: «+25 В» (стабилизированная), «+24 В» (через термистор)
- Сигнал «Авария»: отсутствие/глубокий разряд АКБ; отсутствие сети 230 В; отсутствие выходного напряжения (в т.ч. при КЗ)
- Состояние контактов при аварии: «1»–«2» разомкнуты; «1»–«3» замкнуты
- Контакты реле («сухой контакт») — коммутация AC до 0,5 А при до 120 В; DC до 1 А при до 60 В
- Максимальное сечение проводов: «~230 В» — 2,5 мм²; прочие клеммники — 1,5 мм²
- Габаритные размеры источника (В × Ш × Г), мм, не более: 254 × 346 × 211
- Масса источника без АКБ, кг, не более: 4,25
- Степень защиты оболочки: IP20 по ГОСТ 14254-2015
- Условия эксплуатации: закрытые помещения; температура от −10 °C до +50 °C
- Относительная влажность: до 93 % без конденсата
- Средняя наработка до отказа: не менее 40 000 ч
- Вероятность безотказной работы за 1000 ч: не менее 0,98
- Средний срок службы: 10 лет
Бренд | Рубеж |
Вид оборудования | Источник питания |
Исполнение | Для помещений |
Тип ИБП | Слаботочные |
Материал корпуса | Металл |
Тип монтажа | Накладной |
Материал | Металл |
Индикация | Световая |
Выходное напряжение | 24 В |
Номинальный ток нагрузки | 5 А |
Напряжение питания | 150...265 В |
Потребляемая мощность, макс. | 190 Вт |
Потребляемый ток, макс. | 40 мА |
Мест под установку АКБ | 2 |
Способ установки АКБ | Внутренний |
Рекомендуемая емкость АКБ | 40 Ач |
Ток заряда АКБ, стабилизированный | 1.2 А |
Габариты | 254х346х211 мм |
Вес, кг | 4.2 |
Рабочая температура | от -10°C до +50°C |
Рабочая влажность | не выше 93% |
Класс защиты (IP) | IP20 |
Наработка на отказ, не менее | 40 000 часов |
Средний срок службы | Не менее 10 лет |
Сертификаты | Сертификат СТ-1, Сертификат 969, Транспортной безопасности, Пожарной безопасности ТР ЕАЭС 043/2017 |
Гарантия | 2 года |
Страна производства | Россия |
