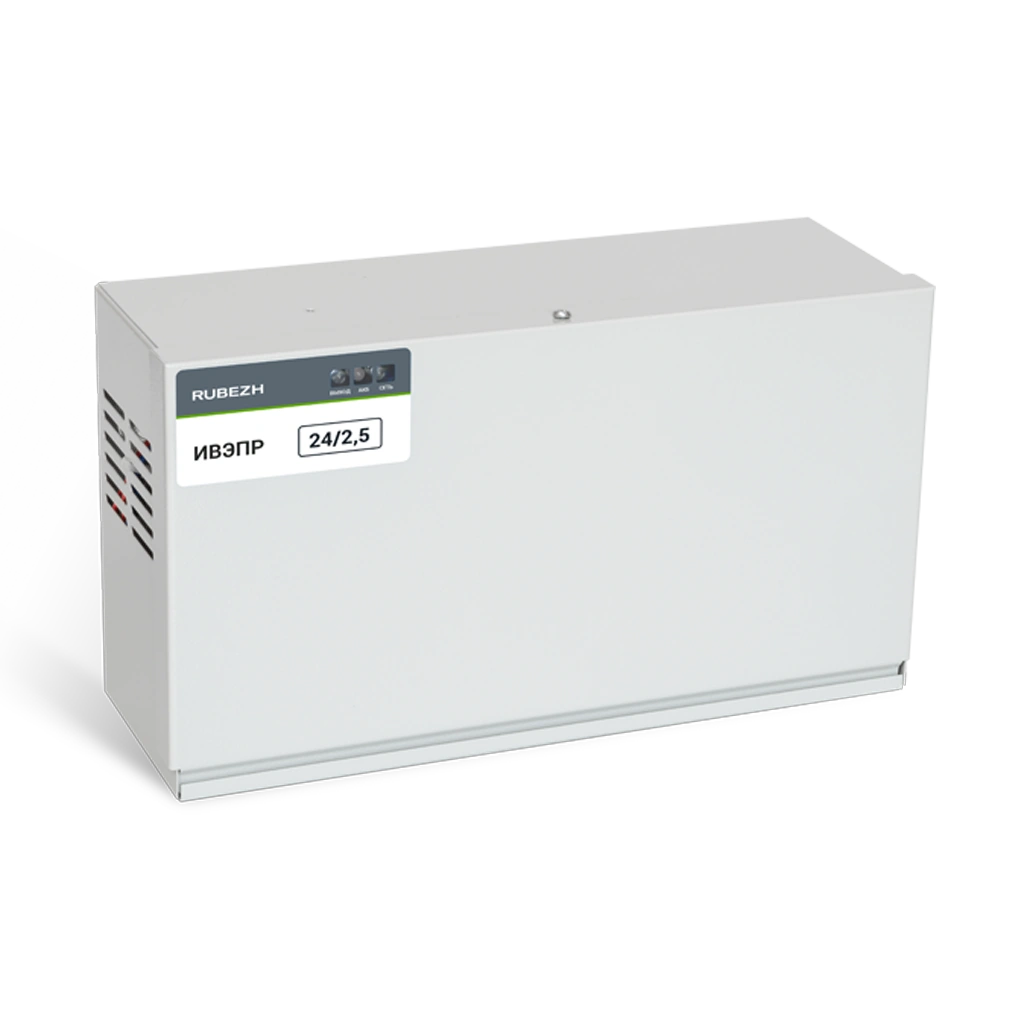

ИВЭПР 24/2,5 2×12-Р БР — резервированный источник вторичного электропитания на 24 В для систем охранно-пожарной сигнализации, оповещения и смежных инженерных подсистем. Устройство обеспечивает непрерывную подачу питания на нагрузку и автоматический переход на резерв от двух последовательно соединённых АКБ 12 В (2×12 А·ч), поддерживая стабильное выходное напряжение при работе от сети и заданные пределы при работе от батарей. Конструкция выполнена в металлическом корпусе с индикацией «СЕТЬ», «ВЫХОД», «АКБ» и релейным «сухим контактом» аварийной сигнализации для диспетчеризации.
Аккумуляторные батареи не входят в комплект поставки и приобретаются отдельно.
Модель рассчитана на работу от сети 150–265 В, 47–63 Гц, развивает ток нагрузки до 2,5 А и содержит электронную защиту выхода от короткого замыкания с автоперезапуском. Для корректного запуска нелинейных и ёмкостных потребителей предусмотрены две клеммы питания: стабилизированная «+25 В» и «+24 В» через термистор. Реализована защита АКБ от глубокого разряда с отключением при (20,8 ± 0,6) В, устойчивость к переполюсовке и КЗ на клеммах АКБ, низкое собственное потребление в резерве, а также ограничения по суммарной ёмкости подключаемых нагрузок для гарантии устойчивости работы.

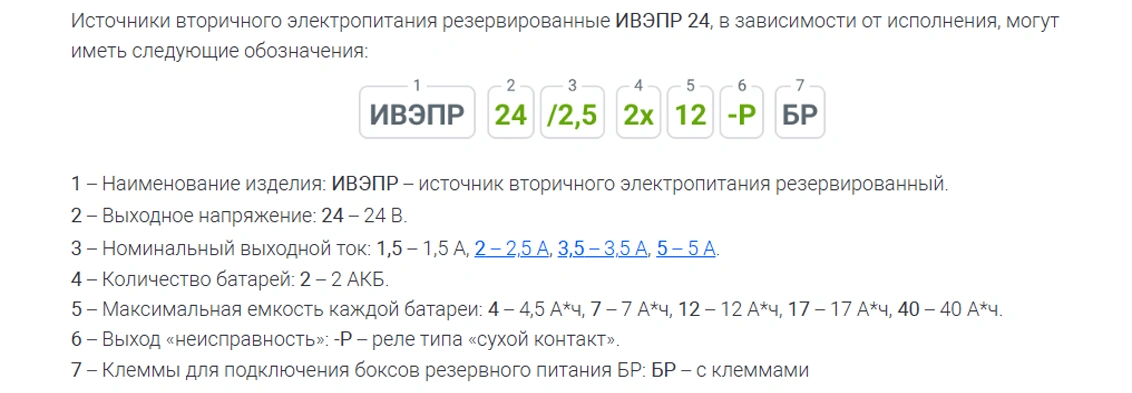

Исполнение «Р БР» указывает на наличие выходного реле «Авария» и возможность увеличения автономности посредством подключения боксов резервного питания БР24. Степень защиты корпуса IP20, гальваническая изоляция выходов от корпуса, быстрый выход на рабочий режим и нормированные требования к монтажу (сечения проводов по клеммам, пределы коммутации реле) делают ИВЭПР 24/2,5 2×12-Р БР практичным выбором для внутренних объектов, где важны предсказуемость, электробезопасность и удобство обслуживания.
Внесен в реестр российской промышленной продукции, номер № 10579681.
Особенности
- Два режима питания: от сети 230 В и от пары последовательно соединённых АКБ 12 В (2×12 А·ч).
- Две выходные клеммы: «+25 В» (стабилизированная) и «+24 В» (через термистор) для сложных нагрузок.
- Электронная защита выхода от КЗ с автоматическими попытками восстановления.
- Релейный «сухой контакт» аварии для внешней индикации и интеграции в систему.
- Защита АКБ от глубокого разряда, устойчивость к переполюсовке и КЗ на клеммах АКБ.
- Поддержка боксов БР24 для наращивания времени резерва.
- Индикация «СЕТЬ», «ВЫХОД», «АКБ» для быстрого контроля состояния.
Преимущества
- Широкий входной диапазон 150–265 В и быстрый выход на рабочий режим.
- Стабильное питание 24 В при токе нагрузки до 2,5 А — достаточный запас для типовых ОПС/СОУЭ.
- Низкое собственное потребление в резерве — увеличение фактической автономности.
- Гальваническая изоляция выходов от корпуса — повышенная электробезопасность.
- Простая интеграция: чётко нормированные клеммы, «сухой контакт» аварии, поддержка внешних боксов.
Информативность
На передней панели корпуса расположены индикаторы наличия сетевого напряжения («Сеть»), выходного напряжения («Выход») и состояния АКБ («АКБ»).
Индикатор СЕТЬ:
- при наличии сети 230 В – светится зеленым светом;
- при отсутствии сети 230 В – не светится.
Индикатор АКБ:
- при наличии исправных и заряженных АКБ – светится зеленым цветом;
- при разряде АКБ на 80% светится оранжевым светом (режим «предварительный разряд»);
- при отсутствии/разряде/ неправильном подключении (переполюсовке) АКБ – светится красным цветом.
Индикатор ВЫХОД:
- при наличии напряжения на выходе (нет КЗ) – светится зеленым цветом;
- при отсутствии выходного напряжения – не светится.
В источнике предусмотрен сигнал «Авария» для передачи информации о наличии неисправности во внешние цепи.
Информационный сигнал «АВАРИЯ» сделан в виде замыкающихся контактов электромеханического реле («сухой контакт»).Контакты реле и выводы клеммника «1», «2» размыкаются, а «1», «3» замыкаются при возникновении любого из событий:
- отсутствие сетевого напряжения 230 В;
- отсутствие или глубокий разряд одной или обеих АКБ;
- отсутствие выходного напряжения (в том числе по причине КЗ).
Технические характеристики:
Электропитание- Электропитание от сети: напряжение (150 – 265) В; частота (47 – 63) Гц
- Мощность, потребляемая от сети переменного тока: не более 120 Вт
- Ток нагрузки: 0 – 2,5 А
- Выходное напряжение при работе от сети: (26,4 – 27,6) В
- Выходное напряжение при работе от АКБ: (19 – 27) В
- Падение напряжения в резервном режиме (от АКБ до выхода): не более 1 В
- Пульсации выходного напряжения при работе от сети: не более 100 мВ от пика до пика
- Допустимая суммарная ёмкость нагрузок: не более 1800 мкФ
- Электронная защита выхода от КЗ: имеется, с автопопытками восстановления
- Выходы источника: гальванически изолированы от корпуса
- Время технической готовности к работе: не более 30 с
- Тип резервирования: 2 последовательно соединённые АКБ 12 В (2×12 А·ч)
- Ток заряда АКБ при работе от сети (напряжение АКБ 24 В): 1,2 А
- Защита от глубокого разряда: отключение нагрузки при (20,8 ± 0,6) В
- Собственное потребление от АКБ в резервном режиме: не более 40 мА
- Потребление в режиме защиты АКБ от глубокого разряда: не более 10 мА
- Заряд глубоко разряженных АКБ (<10 В на каждой): не производится
- Устойчивость к переполюсовке/замыканию клемм АКБ: обеспечивается
- Подключение внешних боксов резервного питания БР24: поддерживается
- Габариты устанавливаемых АКБ (В × Ш × Г), мм, не более: 102 × 153 × 100
- Клеммы питания нагрузки: «+25 В» (стабилизированная), «+24 В» (через термистор)
- Сигнал «Авария»: отсутствие/глубокий разряд АКБ; отсутствие сети 230 В; отсутствие выходного напряжения (в т.ч. при КЗ)
- Состояние контактов при аварии: «1»–«2» разомкнуты; «1»–«3» замкнуты
- Контакты реле («сухой контакт») — коммутация AC до 0,5 А при до 120 В; DC до 1 А при до 60 В
- Максимальное сечение проводов: «~230 В» — 2,5 мм²; прочие клеммники — 1,5 мм²
- Габаритные размеры источника (В × Ш × Г), мм, не более: 184 × 324 × 111
- Масса источника без АКБ, кг, не более: 2,2
- Степень защиты оболочки: IP20 по ГОСТ 14254-2015
- Условия эксплуатации: закрытые помещения; температура от −10 °C до +50 °C
- Относительная влажность: до 93 % без конденсата
- Средняя наработка до отказа: не менее 40 000 ч
- Вероятность безотказной работы за 1000 ч: не менее 0,98
- Средний срок службы: 10 лет
Бренд | Рубеж |
Исполнение | Для помещений |
Тип ИБП | Слаботочные |
Тип монтажа | Настенный |
Материал | Металл |
Индикация | Световая |
Выходное напряжение | 24 В |
Номинальный ток нагрузки | 2.5 А |
Напряжение питания | 150...265 В |
Потребляемая мощность, макс. | 120 Вт |
Потребляемый ток, макс. | 40 мА |
Мест под установку АКБ | 2 |
Способ установки АКБ | Внутренний |
Рекомендуемая емкость АКБ | 12 Ач |
Ток заряда АКБ, стабилизированный | 1.2 А |
Габариты | 184х324х111 мм |
Вес, кг | 2.2 |
Рабочая температура | от -10°C до +50°C |
Рабочая влажность | не выше 93% |
Класс защиты (IP) | IP20 |
Наработка на отказ, не менее | 40 000 часов |
Средний срок службы | Не менее 10 лет |
Сертификаты | Сертификат СТ-1, Сертификат 969, Транспортной безопасности, Пожарной безопасности ТР ЕАЭС 043/2017 |
Гарантия | 2 года |
Страна производства | Россия |
