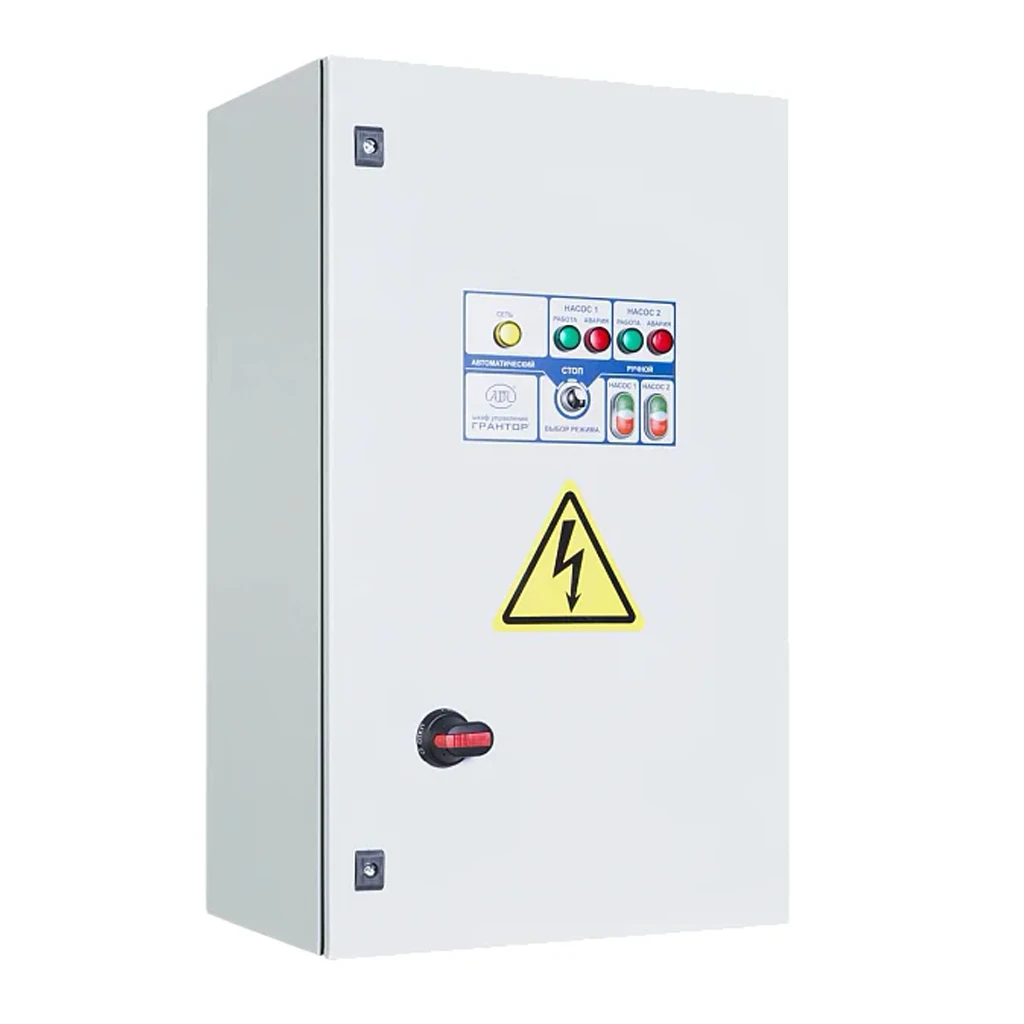

Шкаф управления Грантор АЭП23-001-54К-22А с релейным регулированием, 1х220, 2 насоса, прямой пуск, 1 ввод питания (EA04D83338)
Шкаф управления Грантор АЭП23-001-54К-22А предназначен для автоматизации работы двух насосов или вентиляторов с асинхронными электродвигателями при однофазном питании 1×220 В. Он обеспечивает прямой пуск двигателей, включает полный комплект защит и поддерживает работоспособность инженерных систем по сигналам внешних датчиков. Релейное регулирование отвечает за корректное реагирование на изменения параметров среды, что делает шкаф подходящим для водоснабжения, вентиляции, охлаждения и других технологических установок.
Устройство поддерживает работу в режимах «Ручной» и «Автоматический». В ручном режиме управление осуществляется с лицевой панели, при этом световая индикация отображает состояние каждого насоса. В автоматическом режиме шкаф реализует чередование и резервирование насосов, контролирует их запуск и останов по сигналам реле давления и защиты от сухого хода, обеспечивает выравнивание моторесурса и автоматическое переключение на резервный агрегат при аварии рабочего. Наличие контроллера позволяет поддерживать стабильный алгоритм управления, обеспечивая согласованную работу обоих электродвигателей и защиту от нештатных режимов.
Шкаф выполнен в металлическом корпусе со степенью защиты IP54 и климатическим исполнением УХЛ4, благодаря чему может устанавливаться в большинстве технических помещений с повышенной влажностью и запылённостью. Стандартные габариты 400×400×200 мм обеспечивают удобство монтажа, а поддержка диспетчеризации упрощает интеграцию в централизованные системы контроля. Применение унифицированных компонентов гарантирует удобство обслуживания, ремонтопригодность и надежную эксплуатацию оборудования в различных инженерных комплексах.
Особенности
- Управление двумя насосами с чередованием, резервированием и выравниванием моторесурса.
- Релейное регулирование, обеспечивающее стабильное поддержание заданных параметров системы.
- Прямой пуск электродвигателей без использования мягких пускателей.
- Корректная работа по сигналам реле давления и реле защиты от сухого хода.
- Два режима управления: ручной и автоматический.
- Световая индикация состояния каждого насоса на лицевой панели.
- Комплексная защита от короткого замыкания, перегрева, перегрузки и нарушений питающей сети.
- Возможность передачи аварийного сигнала во внешнюю систему диспетчеризации.
- Унифицированные компоненты обеспечивают простоту обслуживания и ремонта.
Преимущества
- Повышенная надежность системы за счёт автоматического переключения на резервный насос при аварии рабочего.
- Оптимизация ресурса оборудования благодаря равномерному распределению нагрузки между двумя насосами.
- Отсутствие необходимости сложного программирования — управление реализовано на базе контроллера и релейной схемы.
- Удобная индикация и простое управление облегчают эксплуатацию персоналом.
- Подходит для широкого спектра инженерных задач: водоснабжение, вентиляция, охлаждение, технологические линии.
- Надежная работа при переменных условиях благодаря полной аппаратной защите двигателя и сети.
- Компактное исполнение позволяет устанавливать шкаф в существующие технические помещения без доработок.
Недостатки
- Не подходит для систем, требующих более двух насосов.
- Отсутствует функция плавного пуска электродвигателей.
- Логика управления ограничена релейно-контроллерной схемой и не предполагает расширенных параметров настройки.
Технические характеристики:
- Питание: 1×220 В ± 10 %, 50 Гц
- Количество подключаемых насосов: 2
- Мощность, кВт: 0,09 (в модификациях до 4 кВт) на каждый двигатель
- Номинальный ток, А: 0,25–0,4 (в модификациях до 16 А)
- Время переключения насосов (регулируется): 8 ч (диапазон 0–9999 ч)
- Режимы работы: «Ручной / Автоматический»
- Подключаемые датчики: реле давления, реле защиты от сухого хода
- Выходные сигналы (диспетчеризация): *«Авария» каждого насоса («сухие» беспотенциальные контакты)
- Индикация: «Сеть», «Работа / Авария» каждого насоса
- Защиты: от сухого хода (при подключении соответствующего реле), от короткого замыкания, от тепловой перегрузки по току, от перегрева двигателя (при подключении термоконтактов), от пропадания, перекоса или неправильной последовательности подключения фаз (контроль фаз только для шкафов 3×380 В)
- Температура окружающей среды: 0…+40 °C (средняя, не более +35 °C)
- Относительная влажность: 20–90 % (без конденсата)
- Климатическое исполнение: УХЛ4
- Степень защиты: IP54
- Габаритные размеры, мм (В×Ш×Г): 370 х 275 х 140 (размеры отличаются, в зависимости от модификации)
- Гарантия: 1 год
- Страна производства: Россия

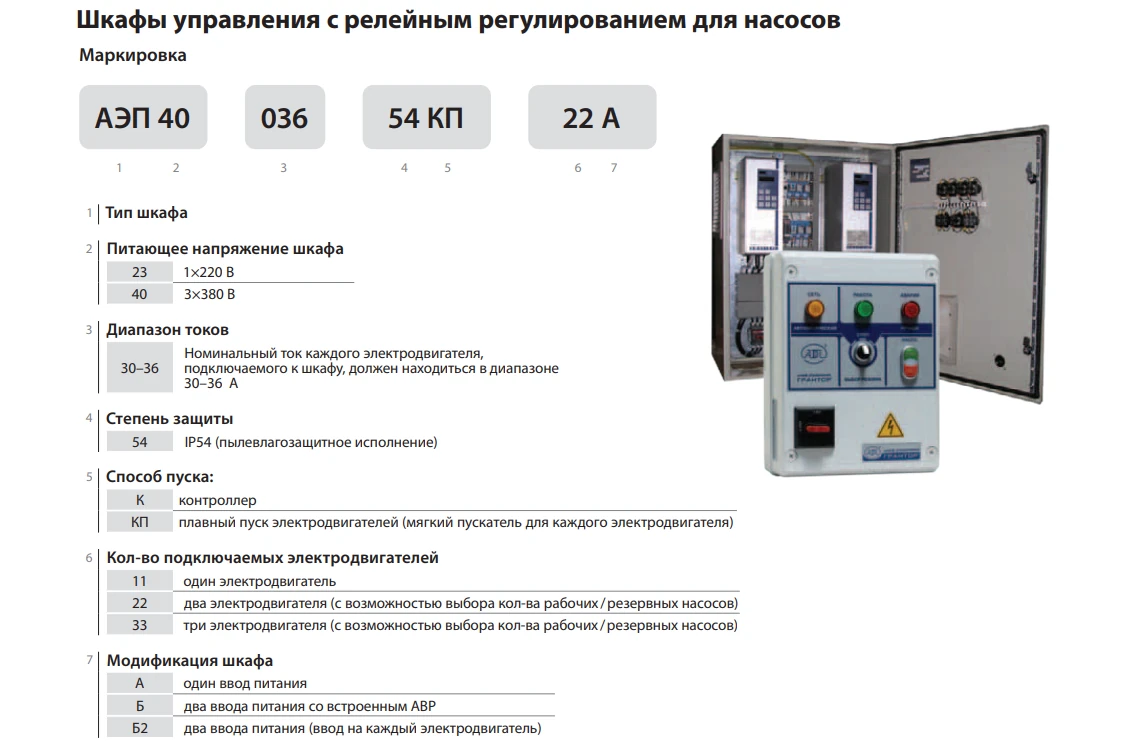

Модификации шкафов управления Грантор (1 х 220 В), 2 насоса, прямой пуск, 1 ввод питания
* Цены на различные модификации шкафов уточняйте у менеджера.- АЭП23-001-54К-22А - 0,09 кВт / 0,25 - 0,4 А / 400х400х200 мм (EA04D83338)
- АЭП23-001-54К-22А - 0,14 кВт / 0,4 - 0,63 А / 400х400х200 мм (EA04D83339)
- АЭП23-001-54К-22А - 0,22 кВт / 0,63 - 1,0 А / 400х400х200 мм (EA04D83340)
- АЭП23-002-54К-22А - 0,37 кВт / 1,0 - 1,6 А / 400х400х200 мм (EA04D83341)
- АЭП23-003-54К-22А - 0,55 кВт / 1,6 - 2,5 А / 400х400х200 мм (EA04D83342)
- АЭП23-004-54К-22А - 0,75 кВт / 2,5 - 4 А / 400х400х200 мм (EA04D83343)
- АЭП23-006-54К-22А - 1,1 кВт / 4 - 6,3 А / 400х400х200 мм (EA04D83344)
- АЭП23-010-54К-22А - 2,2 кВт / 6,3 - 10 А / 400х400х200 мм (EA04D83345)
- АЭП23-016-54К-22А - 4 кВт / 10 - 16 А / 370х275х140 мм (EA04D83346)
Бренд | Грантор |
Исполнение | Для помещений |
Мощность управляемого двигателя, кВт | 0.09 |
Тип монтажа | Настенный |
Ширина, мм | 275 |
Высота, мм | 370 |
Глубина, мм | 140 |
Индикация | Световая |
Напряжение питания | 220 В |
Потребляемый ток, макс. | 0.4 А |
Рабочая температура | от 0°C до +40°C |
Рабочая влажность | 20% - 90% без конденсации |
Класс защиты (IP) | IP54 |
Сертификаты | ГОСТ Р 53325-2012 |
Гарантия | 1 год |
Страна производства | Россия |
