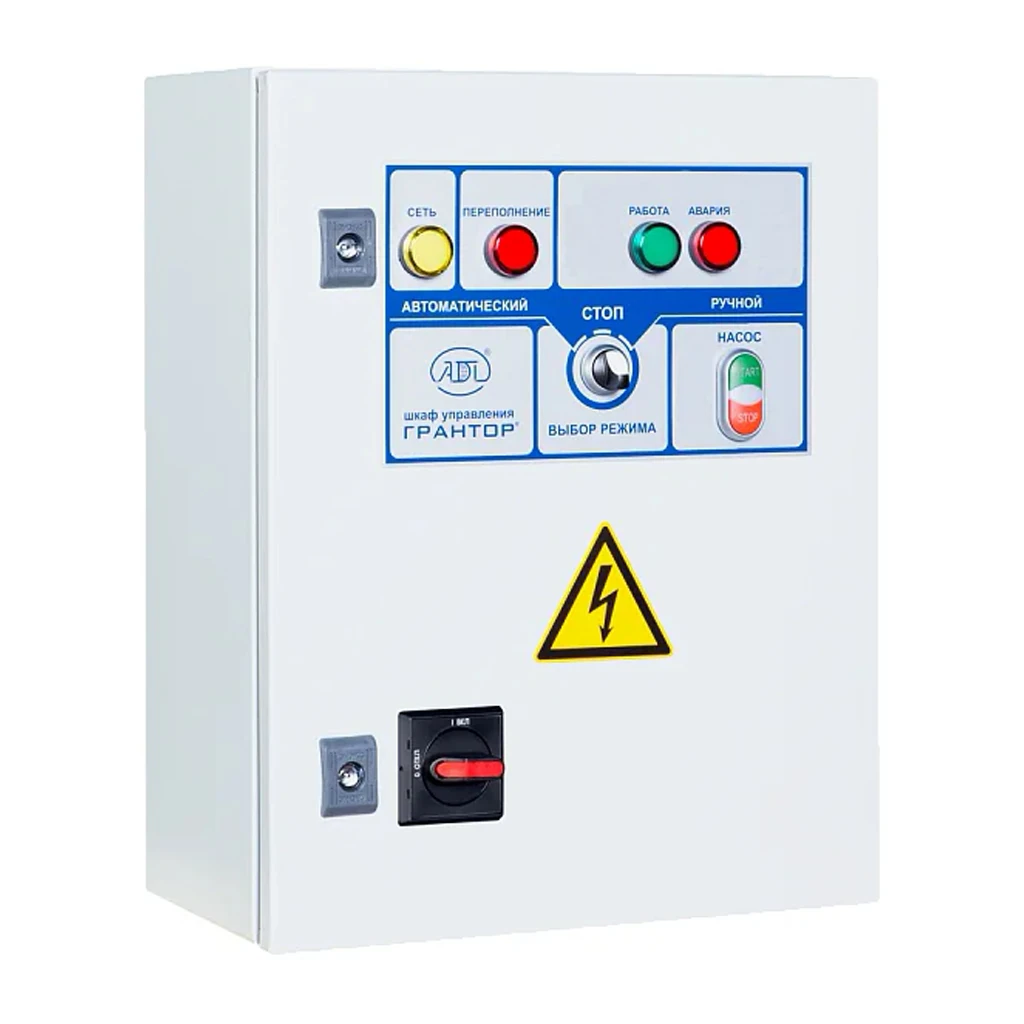

Шкаф управления по уровню Грантор АЭП23-001-54К-22У для КНС (1х220) 2 насос, прямой пуск, 1 ввод питания (EA08B77235)
Шкаф управления по уровню Грантор АЭП23-001-54К-22У предназначен для автоматизации работы двух дренажных, канализационных и технологических насосов, используемых в системах водоотведения, локальных канализационных станциях, насосных установках зданий и сооружений. При питании 1×220 В шкаф обеспечивает управление двумя однофазными асинхронными двигателями, работая в режимах «Дренаж» и «Наполнение» по сигналам от поплавковых или электродных датчиков уровня. Линейка шкафов АЭП23-…-54К-22У охватывает диапазон мощностей подключаемых насосов от 0,14 до 4 кВт и номинальных токов от 0,4 до 16 А.
Шкаф обеспечивает автоматическое чередование и попеременную работу двух насосов для равномерного распределения ресурса, а также аварийный приоритет включения при превышении уровня. Встроенные аппаратные защиты предотвращают перегрузку, перегрев, заклинивание, короткое замыкание и работу при попадании жидкости в масляную камеру (при наличии соответствующего датчика). Шкаф формирует дискретные сигналы для диспетчеризации, включая «Работа», «Авария» и «Переполнение». Режимы управления «Автоматический» и «Ручной» выбираются переключателем на лицевой панели.
Оборудование построено на релейной логике, не требует программирования, обладает высокой стабильностью работы и применимо в непрерывных режимах эксплуатации. Благодаря рассчитанным алгоритмам включения насосов по уровню и встроенным аппаратным защитам шкафы АЭП23-…-54К-22У используются в КНС частных домов, коммерческих объектов, инженерных системах зданий, технических помещениях, насосных станциях коллекторов и локальных очистных сооружениях, обеспечивая надёжную работу насосного оборудования в любых условиях.
Особенности
- Управление двумя насосами 1×220 В с прямым пуском и автоматическим чередованием
- Поддержка режимов «Дренаж» и «Наполнение» с алгоритмами по поплавковым или электродным датчикам
- Автоматическое переключение на второй насос при превышении аварийного уровня или отказе рабочего насоса
- Поддержка расширенных защит: тепловая, токовая, защита от заклинивания, защита от попадания влаги в масляную камеру
- Дискретные выходы для интеграции в системы диспетчеризации или АСУ
- Аппаратная релейная логика, не требующая настройки и программирования
- Наличие индикации всех состояний, включая «Сеть», «Работа», «Авария», «Переполнение»
- Возможность подключения термоконтактов двигателя и датчика влажности
Шкаф управления обеспечивает:
- Автоматическое включение и выключение насосов по сигналам датчиков уровня
- Ручной пуск и останов насосов с лицевой панели шкафа
- Защиту электродвигателей от короткого замыкания, тепловой перегрузки и перегрева
- Контроль наличия питания и исправности силовой цепи насосов
- Индикацию «Сеть», «Работа», «Авария», «Переполнение», «Ввод 1», «Ввод 2» (для шкафов с двумя вводами)
- Формирование дискретных выходных сигналов «Работа», «Авария» и «Переполнение»
- Блокировку нежелательных запусков при аварийных условиях
- Работу в режимах «Автоматический», «Ручной», «Стоп/Блокировка»
- Защиту органов управления от несанкционированного доступа
Преимущества
- Полностью аппаратная реализация логики, исключающая необходимость программирования
- Высокая надёжность и устойчивость к помехам благодаря релейной схеме
- Поддержка всех типов стандартных уровневых датчиков
- Стабильная работа в длительных непрерывных режимах
- Чётко определённые алгоритмы чередования и аварийного включения насосов
- Широкий диапазон совместимых насосов по мощности и току
- Возможность интеграции в системы диспетчеризации благодаря дискретным выходам
Недостатки
- Отсутствие плавного пуска и частотного регулирования
- Нет резервирования ввода питания
- Прямой пуск увеличивает пусковые токи
Технические характеристики:
- Питание: 1×220 В, 50 Гц
- Количество подключаемых насосов: 2
- Мощность, кВт: 0,14 (в модификациях до 4 кВт) на каждый двигатель
- Номинальный ток, А: 0,4–0,63 (в модификациях до 16 А)
- Внешние подключения: 3 поплавка (4 электрода*) для шкафа управления на 1 насос; 4 поплавка (5 электродов*) для шкафа управления на 2 насоса; 5 поплавков (6 электродов*) для шкафа управления на 3 насоса; термоконтакты; датчик влажности; реле сухого хода (в режиме «Наполнение»)
- Выходные сигналы (диспетчеризация): «Авария» каждого насоса; «Переполнение»
- Индикация: «Сеть»; «Работа» каждого насоса; «Авария» каждого насоса; «Переполнение»; «Ввод 1», «Ввод 2» (для модификаций с двумя вводами)
- Защиты: от короткого замыкания; от тепловой перегрузки по току; от перегрева двигателя (при подключении термоконтактов); от пропадания, перекоса или неправильной последовательности фаз (для шкафов 3×380 В); от попадания жидкости в масляную камеру (при подключении датчика влажности); от заклинивания
- Температура окружающей среды: 0…+40 °C (средняя не более +35 °C)
- Температура хранения и транспортировки: –25…+55 °C (влажность до 90 %)
- Относительная влажность: 20–90 % (без конденсата)
- Климатическое исполнение: УХЛ4 по ГОСТ 15150-69
- Степень защиты: IP54
- Корпус шкафа: металл
- Способ монтажа: вертикальный настенный
- Ввод кабелей: нижний
- Габаритные размеры, мм (В×Ш×Г): 400×400×200 (размеры изменяются, в зависимости от модификации)
- Вес, кг: 5 кг
- Сертификация: соответствует требованиям ТР ЕАЭС 004/2011 и ТР ЕАЭС 020/2011
- Нормативные документы: изготовлено по ГОСТ Р 51317 (ЭМС), степень защиты по ГОСТ 14254-2015
- Гарантия: 1 год
- Страна производства: Россия
Модификации шкафов управления для дренажных, канализационных насосов и систем наполнения (1 х 220 В), 2 насоса, прямой пуск, 1 ввод питания
* Цены на различные модификации шкафов уточняйте у менеджера.- АЭП23-001-54К-22У - 0,14 кВт / 0,4 - 0,63 А / 400х400х200 мм (EA08B77235)
- АЭП23-001-54К-22У - 0,22 кВт / 0,63 - 1 А / 400х400х200 мм (EA08B77236)
- АЭП23-002-54К-22У - 0,37 кВт / 1 - 1,6 А / 400х400х200 мм (EA08B77237)
- АЭП23-003-54К-22У - 0,55 кВт / 1,6 - 2,5 А / 410х400х200 мм (EA08B77238)
- АЭП23-004-54К-22У - 1,1 кВт / 2,5 - 4 А / 587х1356х200 мм (EA08B77239)
- АЭП23-006-54К-22У - 1,5 кВт / 4 - 6,3 А / 400х400х200 мм (EA08B77240)
- АЭП23-010-54К-22У - 2,2 кВт / 6,3 - 10 А / 400х400х200 мм (EA08B73736)
- АЭП23-016-54К-22У - 4 кВт / 10 - 16 А / 500х400х200 мм (EA08B77241)
Бренд | Грантор |
Исполнение | Для помещений |
Мощность управляемого двигателя, кВт | 0.14 |
Тип монтажа | Настенный |
Ширина, мм | 400 |
Высота, мм | 400 |
Глубина, мм | 200 |
Материал | Металл |
Индикация | Световая |
Напряжение питания | 220 В |
Потребляемый ток, макс. | 0.6 А |
Рабочая температура | от +1°C до +40°C |
Рабочая влажность | 20% - 90% без конденсации |
Класс защиты (IP) | IP54 |
Гарантия | 1 год |
Страна производства | Россия |
