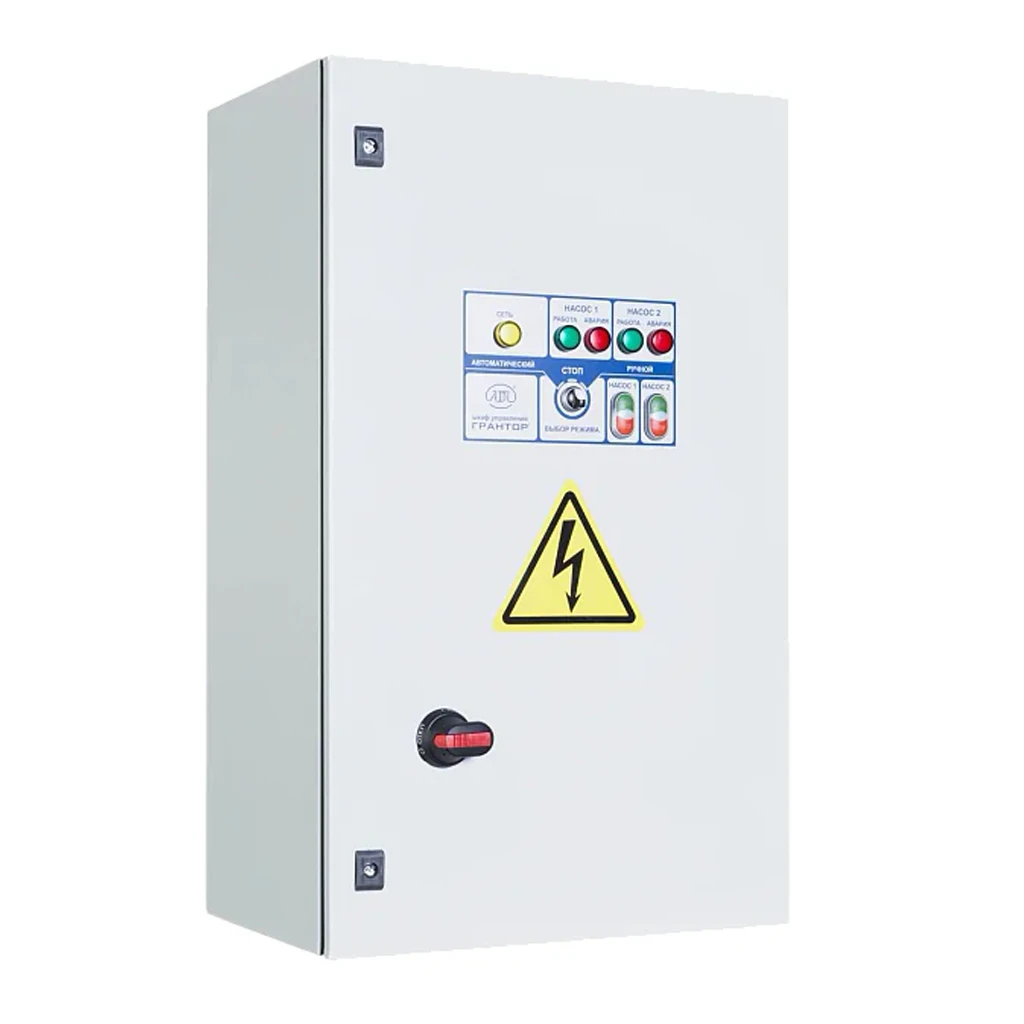

Шкаф управления Грантор АЭП40-001-54К-22А с релейным регулированием, 3х380, 2 насоса, прямой пуск, 1 ввод питания (EA04D83298)
Шкафы управления ГРАНТОР® серии с питанием 3×380 В, прямым пуском, двумя подключаемыми насосами и одним вводом питания предназначены для автоматизации насосных установок в инженерных системах жилых, коммерческих и промышленных объектов. Они обеспечивают управление асинхронными электродвигателями, защиту силовой части, взаимодействие с внешними датчиками и поддержание необходимых параметров давления, расхода или уровня. Серия построена на релейной схеме регулирования, что обеспечивает надёжность, помехоустойчивость и простоту обслуживания.
Шкафы данной серии поддерживают работу двух насосов в режимах чередования, резервирования и автоматического переключения при аварии рабочего агрегата. Алгоритм обеспечивает равномерное выравнивание моторесурса, возможность гибкого управления по сигналам реле давления, реле защиты от сухого хода, а также корректную работу в ручном режиме с лицевой панели. В зависимости от модификации применяются различные схемы пуска: прямой пуск, контролируемые алгоритмы включения, расширенная логика управления. Все шкафы оснащены индикацией состояний, аварийным выходом для диспетчеризации и набором аппаратных защит двигателя и сети.
Корпуса серии имеют степень защиты IP54 и рассчитаны на эксплуатацию в типовых технических помещениях с повышенной влажностью и запылённостью. Габариты и компоновка шкафа зависят от мощности и модификации, при этом оборудование сохраняет совместимость с унифицированными компонентами и стандартами монтажа. Шкафы управления ГРАНТОР® линейки прямого пуска для двух насосов являются надёжными и удобными в обслуживании решениями, обеспечивающими бесперебойную работу инженерных систем. Модель АЭП40-001-54К-22А относится к младшим модификациям, сохраняя все базовые особенности серии.
Особенности
- Работа с двумя насосами: чередование, резервирование, равномерное распределение моторесурса.
- Прямой пуск асинхронных электродвигателей.
- Релейное регулирование для поддержания стабильных параметров системы.
- Автоматическое переключение на резервный насос при аварии рабочего.
- Управление по сигналам реле давления и реле защиты от сухого хода.
- Режимы управления: ручной и автоматический.
- Световая индикация состояния питания, работы и аварии каждого насоса.
- Аппаратная защита от КЗ, перегрева, перегрузки и нарушений питающего напряжения.
- Аварийный выход для интеграции в системы диспетчеризации.
- Корпус IP54, рассчитанный на эксплуатацию в технических помещениях.
Преимущества
- Повышенная надёжность за счёт автоматического резервирования двух насосов.
- Выравнивание моторесурса обеспечивает долгий срок службы оборудования.
- Простая эксплуатация: понятная логика, удобное управление и наглядная индикация.
- Подходит для широкого спектра инженерных задач — от водоснабжения до технологических процессов.
- Не требует программирования, вся логика реализована в аппаратной части.
- Высокая ремонтопригодность благодаря применению унифицированных компонентов.
- Стабильная работа при изменениях нагрузки и условий эксплуатации.
Недостатки
- Не подходит для систем с количеством насосов более двух.
- Отсутствует мягкий пуск двигателей.
- Ограниченная гибкость логики по сравнению с шкафами на ПЛК.
Технические характеристики:
- Питание: 3×380 В ± 10 %, 50 Гц
- Количество подключаемых насосов: 2
- Мощность, кВт: 0,15 (в модификациях до 55 кВт) на каждый двигатель
- Номинальный ток, А: 0,25–0,4 (в модификациях до 100 А)
- Время переключения насосов (регулируется): 8 ч (диапазон 0–9999 ч)
- Режимы работы: «Ручной / Автоматический»
- Подключаемые датчики: реле давления, реле защиты от сухого хода
- Выходные сигналы (диспетчеризация): *«Авария» каждого насоса («сухие» беспотенциальные контакты)
- Индикация: «Сеть», «Работа / Авария» каждого насоса
- Защиты: от сухого хода, от короткого замыкания, от тепловой перегрузки по току, от перегрева двигателя (при подключении термоконтактов), от пропадания, перекоса или неправильной последовательности фаз
- Температура окружающей среды: 0…+40 °C (средняя, не более +35 °C)
- Относительная влажность: 20–90 % (без конденсата)
- Климатическое исполнение: УХЛ4
- Степень защиты: IP54
- Габаритные размеры, мм (В×Ш×Г): 400×400×200
- Гарантия: 1 год
- Страна производства: Россия
Модификации шкафов управления с релейным регулированием для насосов и вентиляторов (3 х 380 В), 2 насоса, прямой пуск, один ввод питания
* Цены на различные модификации шкафов уточняйте у менеджера.- АЭП40-001-54К-22А - 0,15 кВт / 0,25 - 0,4 А / 400х400х200 мм (EA04D83298)
- АЭП40-001-54К-22А - 0,25 кВт / 0,4 - 0,63 А / 400х400х200 мм (EA04D83297)
- АЭП40-001-54К-22А - 0,37 кВт / 0,63 - 1,0 А / 400х400х200 мм (EA04D83296)
- АЭП40-002-54К-22А - 0,55 кВт / 1,0 - 1,6 А / 400х400х200 мм (EA04D82642)
- АЭП40-003-54К-22А - 0,75 кВт / 1,6 - 2,5 А / 587х1356х200 мм (EA04D83292)
- АЭП40-004-54К-22А - 1,5 кВт / 2,5 - 4 А / 400х400х200 мм (EA04D83290)
- АЭП40-006-54К-22А - 2,2 кВт / 4 - 6,3 А / 400х400х200 мм (EA04D83293)
- АЭП40-010-54К-22А - 4 кВт / 6,3 - 10 А / 400х400х200 мм (EA04D83294)
- АЭП40-016-54К-22А - 7,5 кВт / 10 - 16 А / 400х400х200 мм (EA04D83295)
- АЭП40-020-54К-22А - 9 кВт / 16 - 20 А / 500х400х200 мм (EA04D83321)
- АЭП40-025-54К-22А - 11 кВт / 20 - 25 А / 500х400х200 мм (EA04D83322)
- АЭП40-032-54К-22А - 15 кВт / 25 - 32 А / 700х500х250 мм (EA04D344255)
- АЭП40-040-54К-22А - 18,5 кВт / 32 - 40 А / 700х500х250 мм (EA04D100964)
- АЭП40-050-54К-22А - 22 кВт / 40 - 50 А / 700х500х250 мм (EA04D83325)
- АЭП40-058-54К-22А - 30 кВт / 50 - 58 А / 700х500х250 мм (EA04D344242)
- АЭП40-063-54К-22А - 30 кВт / 58 - 63 А / 700х500х250 мм (EA04D344291)
- АЭП40-080-54К-22А - 37 кВт / 63 - 80 А / 700х500х250 мм (EA04D344243)
- АЭП40-100-54К-22А - 55 кВт / 80 - 100 А / 1000х600х300 мм (EA04D344247)
Бренд | Грантор |
Исполнение | Для помещений |
Мощность управляемого двигателя, кВт | 0.15 |
Тип монтажа | Настенный |
Ширина, мм | 400 |
Высота, мм | 500 |
Глубина, мм | 200 |
Индикация | Световая |
Напряжение питания | 380 В |
Потребляемый ток, макс. | 0.4 А |
Рабочая температура | от 0°C до +40°C |
Рабочая влажность | 20% - 90% без конденсации |
Класс защиты (IP) | IP54 |
Гарантия | 1 год |
Страна производства | Россия |
