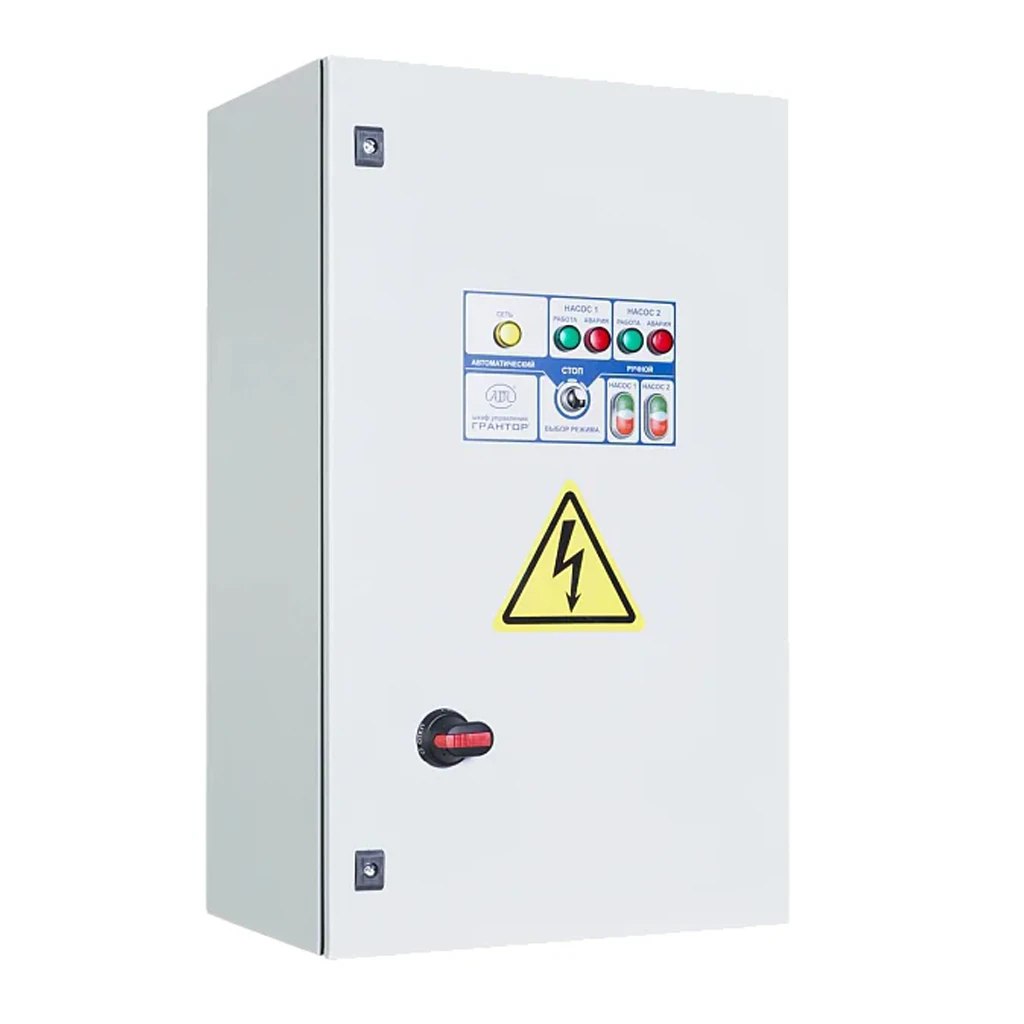

Шкаф управления Грантор АЭП40-001-54К-22Б с релейным регулированием, 3х380, 2 насоса, прямой пуск, 2 ввода питания с АВР (EA04D83309)
Шкафы управления ГРАНТОР® серии с питанием 3×380 В, прямым пуском, двумя насосами и двумя вводами питания с автоматическим вводом резерва (АВР) предназначены для работы в инженерных системах различного назначения. Оборудование широко применяется в водоснабжении и водоподготовке, системах вентиляции и отопления, котельных, станциях подпитки, ирригации, а также в технологических и промышленных установках. Шкафы обеспечивают надёжное управление асинхронными электродвигателями, защиту силовой части, устойчивую работу при перебоях питания и поддержание требуемых параметров системы.
В серии реализованы два режима работы: «Ручной» и «Автоматический». В ручном режиме управление осуществляется с лицевой панели при помощи кнопок «Пуск» и «Стоп», а световая индикация отображает состояние каждого насоса. В автоматическом режиме шкаф обеспечивает чередование двух насосов, резервирование, равномерное распределение нагрузки, автоматическое переключение на резервный агрегат при аварии рабочего и работу по сигналам реле давления и реле защиты от сухого хода. Наличие АВР обеспечивает автоматический выбор активного ввода питания, что гарантирует бесперебойность работы оборудования при отказе основного источника.
Шкафы построены на релейно-контакторной схеме, что делает их простыми в обслуживании, устойчивыми к помехам и удобными для эксплуатации в капитальных инженерных сетях. Применение унифицированных компонентов упрощает ремонт и поддержание работоспособности. Корпус IP54 позволяет использовать шкаф в технических и обслуживающих помещениях с повышенной влажностью и запылённостью. Модель АЭП40-001-54К-22Б относится к младшим модификациям серии и сохраняет все ключевые особенности линейки.
Особенности
- Два ввода питания с автоматическим вводом резерва (АВР).
- Управление двумя насосами: чередование, резервирование и переключение при аварии.
- Прямой пуск электродвигателей.
- Релейное регулирование для поддержания заданных параметров системы.
- Работа по сигналам реле давления и реле защиты от сухого хода.
- Два режима управления: ручной и автоматический.
- Индикация питания, работы и аварий каждого насоса.
- Аппаратная защита от КЗ, перегрева, перегрузки и нарушений питающего напряжения.
- Аварийный выход для интеграции в системы диспетчеризации.
- Металлический корпус IP54 для эксплуатации в стандартных технических помещениях.
Преимущества
- Гарантированная бесперебойная работа за счёт автоматического переключения источников питания.
- Повышенная надёжность благодаря резервированию насосов и защите двигателя.
- Равномерное распределение нагрузки и выравнивание моторесурса двух агрегатов.
- Простое обслуживание и высокая ремонтопригодность.
- Подходит для широкого круга инженерных систем: водоснабжение, отопление, вентиляция, технологические процессы.
- Стабильная работа даже при перебоях питания и нестабильном напряжении.
Недостатки
- Не подходит для систем с более чем двумя насосами.
- Отсутствует функция мягкого пуска двигателей.
- Функциональность ограничена релейной логикой по сравнению с ПЛК-решениями.
Технические характеристики:
- Питание: 3×380 В ± 10 %, 50 Гц
- Количество подключаемых насосов: 2
- Мощность, кВт: 0,15 (в модификациях до 55 кВт) на каждый двигатель
- Номинальный ток, А: 0,25–0,4 (в модификациях до 100 А)
- Время переключения насосов (регулируется): 8 ч (диапазон 0–9999 ч)
- Режимы работы: «Ручной / Автоматический»
- Подключаемые датчики: реле давления, реле защиты от сухого хода
- Выходные сигналы (диспетчеризация): *«Авария» каждого насоса («сухие» беспотенциальные контакты)
- Индикация: «Сеть», «Работа / Авария» каждого насоса
- Защиты: от сухого хода, от короткого замыкания, от тепловой перегрузки по току, от перегрева двигателя (термоконтакты), от пропадания, перекоса или неправильной последовательности фаз
- Температура окружающей среды: 0…+40 °C (средняя, не более +35 °C)
- Относительная влажность: 20–90 % (без конденсата)
- Климатическое исполнение: УХЛ4
- Степень защиты: IP54
- Габаритные размеры, мм (В×Ш×Г): 700×500×250 (размеры изменяются, в зависимости от модификации)
- Вес, кг: 30 (вес изменяется, в зависимости от модификации)
- Гарантия: 1 год
- Страна производства: Россия
Модификации шкафов управления Грантор (3 х 380 В), 2 насоса, прямой пуск, 2 ввода питания с АВР
* Цены на различные модификации шкафов уточняйте у менеджера.- АЭП40-001-54К-22Б - 0,15 кВт / 0,25 - 0,4 А / 700х500х250 мм (EA04D83309)
- АЭП40-001-54К-22Б - 0,25 кВт / 0,4 - 0,63 А / 700х500х250 мм (EA04D83310)
- АЭП40-001-54К-22Б - 0,37 кВт / 0,63 - 1,0 А / 700х500х250 мм (EA04D83312)
- АЭП40-002-54К-22Б - 0,55 кВт / 1,0 - 1,6 А / 700х500х250 мм (EA04D83313)
- АЭП40-003-54К-22Б - 0,75 кВт / 1,6 - 2,5 А / 700х500х250 мм (EA04D83314)
- АЭП40-004-54К-22Б - 1,5 кВт / 2,5 - 4 А / 700х500х250 мм (EA04D83315)
- АЭП40-006-54К-22Б - 2,2 кВт / 4 - 6,3 А / 700х500х250 мм (EA04D83316)
- АЭП40-010-54К-22Б - 4 кВт / 6,3 - 10 А / 700х500х250 мм (EA04D83317)
- АЭП40-016-54К-22Б - 7,5 кВт / 10 - 16 А / 700х500х250 мм (EA04D83318)
- АЭП40-020-54К-22Б - 9 кВт / 16 - 20 А / 700х500х250 мм (EA04D110324)
- АЭП40-025-54К-22Б - 11 кВт / 20 - 25 А / 700х500х250 мм (EA04D86684)
- АЭП40-032-54К-22Б - 15 кВт / 25 - 32 А / 800х600х300 мм (EA04D344263)
- АЭП40-040-54К-22Б - 18,5 кВт / 32 - 40 А / 800х600х300 мм (EA04D202227)
- АЭП40-050-54К-22Б - 22 кВт / 40 - 50 А / 1000х800х400 мм (EA04D93620)
- АЭП40-058-54К-22Б - 30 кВт / 50 - 58 А / 800х600х300 мм (EA04D344265)
- АЭП40-063-54К-22Б - 30 кВт / 58 - 63 А / 1000х800х400 мм (EA04D344321)
- АЭП40-080-54К-22Б - 37 кВт / 63 - 80 А / 1000х800х400 мм (EA04D344322)
- АЭП40-100-54К-22Б - 55 кВт / 80 - 100 А / 1000х600х300 мм (EA04D107856)
Бренд | Грантор |
Исполнение | Для помещений |
Мощность управляемого двигателя, кВт | 0.15 |
Тип монтажа | Настенный |
Ширина, мм | 500 |
Высота, мм | 700 |
Глубина, мм | 260 |
Материал | Металл |
Индикация | Световая |
Напряжение питания | 380 В |
Потребляемый ток, макс. | 0.4 А |
Рабочая температура | от 0°C до +40°C |
Рабочая влажность | 20% - 90% без конденсации |
Класс защиты (IP) | IP54 |
Сертификаты | ГОСТ Р 53325-2012 |
Гарантия | 1 год |
Страна производства | Россия |
