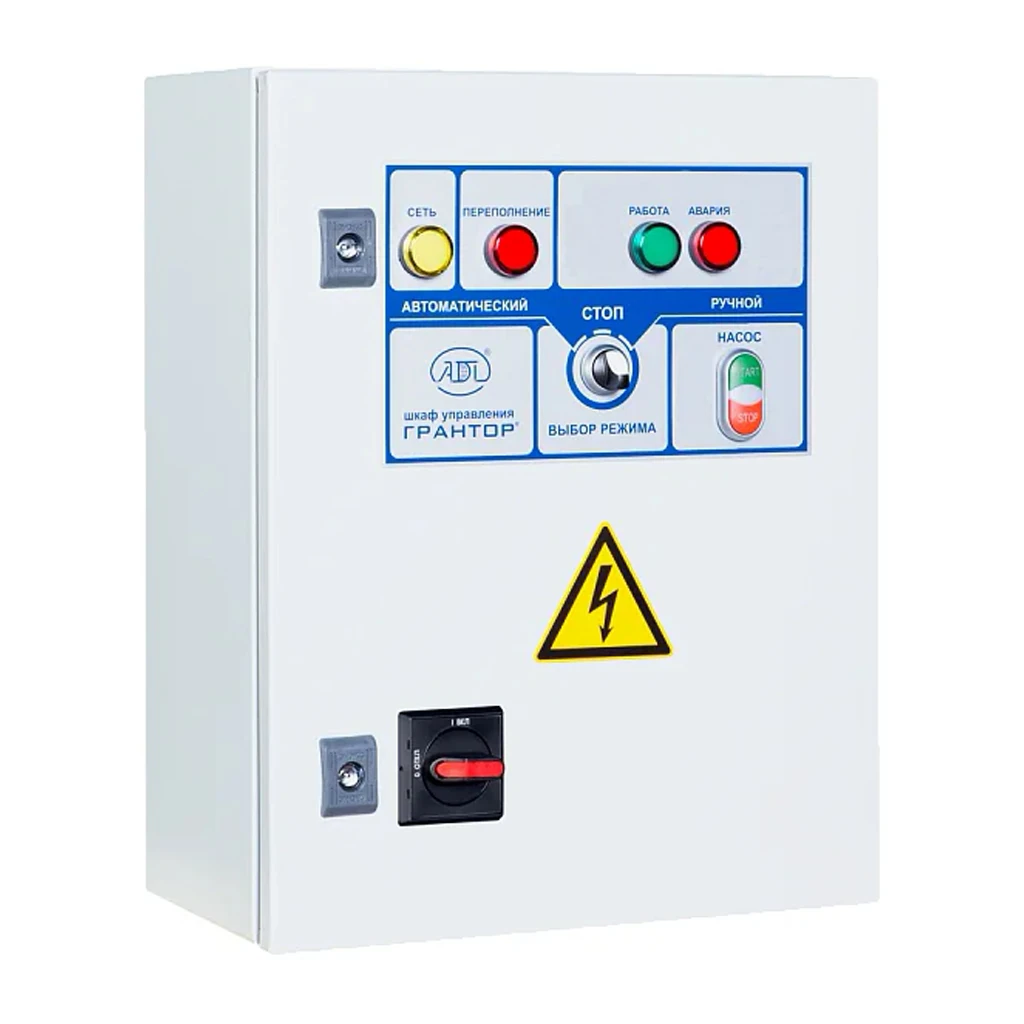

Шкаф управления по уровню Грантор АЭП40-001-54К-22УБ2 для КНС (3х380) 2 насоса, прямой пуск, 2 ввода питания без АВР (EA08B201924)
Шкаф управления по уровню применяется для автоматизации работы двух насосов в дренажных, ливневых и канализационных насосных станциях, а также в системах технического водоотведения. Управление осуществляется по уровню с использованием поплавковых или электродных датчиков. Шкафы группы АЭП40-…-54К-22УБ2 рассчитаны на работу с асинхронными двигателями 3×380 В с короткозамкнутым ротором, обеспечивая прямой пуск и полный комплекс аппаратных защит. Поддерживается диапазон мощностей от 0,25 до 55 кВт и токов от 0,4 до 100 А.
Отличительной особенностью исполнения УБ2 является наличие двух независимых вводов питания без функции автоматического ввода резерва. Каждый насос питается от своего ввода, подключаемого к разным распределительным панелям, что обеспечивает повышенную надёжность системы на объектах, где требуется разделение цепей питания. Алгоритмы работы предусматривают автоматическое чередование насосов, аварийное включение второго при достижении верхнего уровня и работу в режимах «Дренаж» и «Наполнение».
Шкафы АЭП40-001-54К-22УБ2, АЭП40-002-54К-22УБ2, АЭП40-003-54К-22УБ2, АЭП40-004-54К-22УБ2, АЭП40-006-54К-22УБ2, АЭП40-010-54К-22УБ2, АЭП40-016-54К-22УБ2, АЭП40-020-54К-22УБ2, АЭП40-025-54К-22УБ2, АЭП40-032-54К-22УБ2, АЭП40-040-54К-22УБ2, АЭП40-050-54К-22УБ2, АЭП40-058-54К-22УБ2, АЭП40-063-54К-22УБ2, АЭП40-080-54К-22УБ2, АЭП40-100-54К-22УБ2 используются в КНС, ливневой канализации, шахтных и технических приямках, на станциях I и II подъёма и в системах очистных сооружений. Аппаратная релейная логика обеспечивает надёжную работу без применения ПЛК и сложных настроек.
Особенности
- Два независимых ввода питания без функции автоматического ввода резерва
- Питание двух насосов от разных распределительных панелей
- Работа по уровню в режимах «Дренаж» и «Наполнение»
- Автоматическое чередование насосов и аварийное включение второго при достижении верхнего уровня
- Возможность подключения поплавковых и электродных датчиков уровня
- Поддержка термоконтактов двигателя и датчика влажности масляной камеры
- Защита от некорректной последовательности и пропадания фаз
- Формирование выходных дискретных сигналов для диспетчеризации
- Аппаратная релейная логика без ПЛК
Шкаф управления обеспечивает:
- Комплексную защиту питающих цепей и электродвигателей
- Выбор режимов управления: автоматический или ручной
- Автоматическое управление электродвигателями по сигналам от поплавковых выключателей, аналоговому датчику, по сигналам от реле давления и реле защиты от "сухого" хода или по иным внешним сигналам управления
- Автоматическое отключение электродвигателей при наличии сигнала внешней ошибки (тепловое реле или иной релейный контакт) и автоматическое включение при ее отсутствии
- Автоматическое отключение электродвигателей при коротком замыкании или срабатывании реле перегрузки
- Автоматическое взаимное резервирование электродвигателей
- Возможность выбора количества основных/резервных насосов с помощью настроек логического модуля внутри шкафа
- Периодическую смену функций электродвигателей через заданные интервалы времени работы с целью выравнивания ресурса
- Пробный пуск каждого насоса при простое для защиты от заклинивания
- Защиту корпуса IP65
Преимущества
- Повышенная надёжность за счёт независимого питания каждого насоса
- Алгоритмы чередования и резервирования увеличивают срок службы оборудования
- Поддержка широкого спектра датчиков позволяет строить гибкие схемы управления
- Отсутствие ПЛК уменьшает стоимость обслуживания и исключает программные сбои
- Совместимость с насосами мощностью от 0,25 до 55 кВт
- Поддержка всех необходимых сигналов для интеграции в АСУ и диспетчеризацию
Недостатки
- Отсутствие функции автоматического ввода резерва
- Нет плавного пуска и частотного регулирования
- Усложнение проводки из-за двух независимых вводов питания
Технические характеристики:
- Питание: 3×380 В, 50 Гц
- Количество подключаемых насосов: 2
- Количество вводов питания: 2 (без АВР)
- Мощность, кВт: 0,25 (в модификациях до 55 кВт) на каждый двигатель
- Номинальный ток, А: 0,4–0,63 (в модификациях до 100 А)
- Тип электродвигателей: асинхронные с короткозамкнутым ротором
- Тип управления: по уровню, в режимах «Дренаж» и «Наполнение»
- Внешние подключения: 3 поплавка (4 электрода*) для шкафа управления на 1 насос; 4 поплавка (5 электродов*) — на 2 насоса; 5 поплавков (6 электродов*) — на 3 насоса; термоконтакты; датчик влажности; реле сухого хода (в режиме «Наполнение»)
- Выходные сигналы (диспетчеризация): «Авария» каждого насоса; «Переполнение»
- Индикация: «Сеть»; «Работа» каждого насоса; «Авария» каждого насоса; «Переполнение»; «Ввод 1», «Ввод 2»
- Защиты: от короткого замыкания; от тепловой перегрузки по току; от перегрева двигателя (при подключении термоконтактов); от пропадания, перекоса или неправильной последовательности фаз; от работы насоса при попадании жидкости в масляную камеру; от заклинивания
- Температура окружающей среды: 0…+40 °C (средняя не более +35 °C)
- Температура хранения: –25…+55 °C (влажность до 90 %)
- Относительная влажность: 20–90 % (без конденсата)
- Климатическое исполнение: УХЛ4 по ГОСТ 15150-69
- Степень защиты: IP54
- Сертификация: соответствует требованиям ТР ЕАЭС 004/2011 и ТР ЕАЭС 020/2011
- Нормативные документы: изготовлено по ГОСТ Р 51317 (ЭМС); степень защиты по ГОСТ 14254-2015
- Корпус шкафа: металл
- Габаритные размеры, мм (В×Ш×Г): 700×500×250 (размеры изменяются, в зависимости от модификации)
- Способ монтажа: вертикальный настенный
- Ввод кабелей: нижний
- Гарантия: 1 год
- Страна производства: Россия
Модификации шкафов управления для дренажных, канализационных насосов и систем наполнения (3 х 380 В), 2 насоса, прямой пуск, 2 ввода питания без АВР
* Цены на различные модификации шкафов уточняйте у менеджера.- АЭП40-001-54К-22УБ2 - 0,25 кВт / 0,4 - 0,63 А / 700х500х250 мм (EA08B201924)
- АЭП40-001-54К-22УБ2 - 0,37 кВт / 0,63 - 1,0 А / 700х500х250 мм (EA08B201925)
- АЭП40-002-54К-22УБ2 - 0,55 кВт / 1,0 - 1,6 А / 700х500х250 мм (EA08B201926)
- АЭП40-003-54К-22УБ2 - 0,75 кВт / 1,6 - 2,5 А / 700х500х250 мм (EA08B116093)
- АЭП40-004-54К-22УБ2 - 1,5 кВт / 2,5 - 4 А / 700х500х250 мм (EA08B118650)
- АЭП40-006-54К-22УБ2 - 2,2 кВт / 4 - 6,3 А / 700х500х250 мм (EA08B101818)
- АЭП40-010-54К-22УБ2 - 4 кВт / 6,3 - 10 А / 700х500х250 мм (EA08B121946)
- АЭП40-016-54К-22УБ2 - 7,5 кВт / 10 - 16 А / 700х500х250 мм (EA08B116976)
- АЭП40-020-54К-22УБ2 - 9 кВт / 16 - 20 А / 700х500х250 мм (EA08B116092)
- АЭП40-025-54К-22УБ2 - 11 кВт / 20 - 25 А / 800х600х300 мм (EA08B112950)
- АЭП40-032-54К-22УБ2 - 15 кВт / 25 - 32 А / 800х600х300 мм (EA08B344458)
- АЭП40-040-54К-22УБ2 - 18,5 кВт / 32 - 40 А / 800х600х300 мм (EA08B202243)
- АЭП40-050-54К-22УБ2 - 22 кВт / 40 - 50 А / 1000х600х300 мм (EA08B201929)
- АЭП40-058-54К-22УБ2 - 30 кВт / 50 - 58 А / 1000х600х300 мм (EA08B344466)
- АЭП40-063-54К-22УБ2 - 30 кВт / 58 - 63 А / 1000х600х300 мм (EA08B344467)
- АЭП40-080-54К-22УБ2 - 37 кВт / 63 - 80 А / 1000х600х300 мм (EA08B344471)
- АЭП40-100-54К-22УБ2 - 55 кВт / 80 - 100 А / 1200х800х400 мм (EA08B202245)
Бренд | Грантор |
Исполнение | Для помещений |
Мощность управляемого двигателя, кВт | 0.25 |
Тип монтажа | Настенный |
Ширина, мм | 500 |
Высота, мм | 700 |
Глубина, мм | 250 |
Материал | Металл |
Индикация | Световая |
Напряжение питания | 380 В |
Потребляемый ток, макс. | 0.6 А |
Рабочая температура | от +1°C до +40°C |
Рабочая влажность | 20% - 90% без конденсации |
Класс защиты (IP) | IP54 |
Гарантия | 1 год |
Страна производства | Россия |
