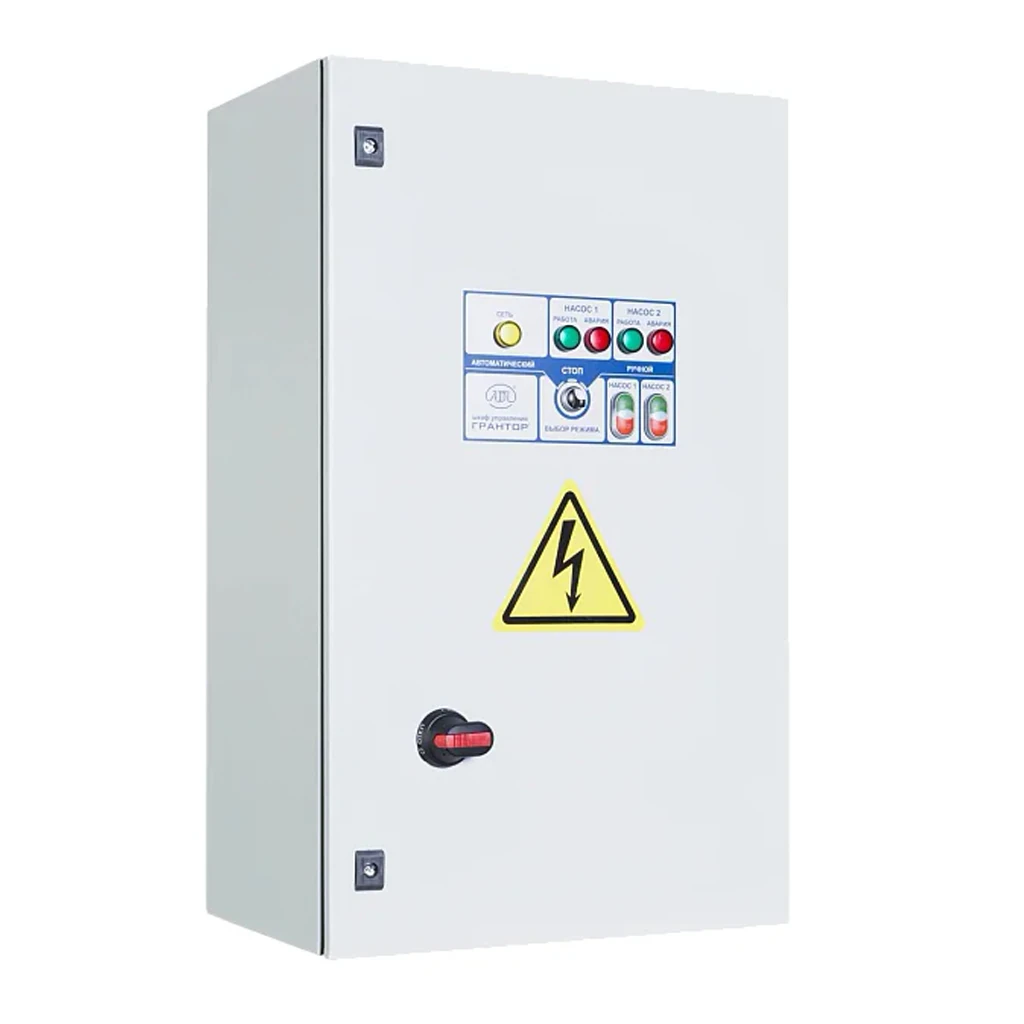

Шкаф управления Грантор АЭП40-001-54К-33Б с релейным регулированием, 3х380, 3 насоса, прямой пуск, 2 ввода питания с АВР (EA04B202068)
Шкафы управления ГРАНТОР® серии с питанием 3×380 В, прямым пуском, тремя насосами и двумя вводами питания с автоматическим вводом резерва предназначены для автоматизации насосных станций, где требуется надежное управление группой из трех асинхронных электродвигателей одинакового типоразмера. Серия обеспечивает релейное регулирование работы насосов по сигналам внешних датчиков и используется в системах водоснабжения, водоподготовки, отопления, вентиляции, технологических линиях, инженерных и коммунальных объектах. Алгоритмы управления позволяют поддерживать стабильные параметры системы при переменных нагрузках и распределять работу между тремя насосами.
Релейное регулирование в данной серии построено на работе с реле давления, реле защиты от сухого хода и аналоговым датчиком 4–20 мА, что обеспечивает гибкость в выборе режимов управления. Прямой пуск обеспечивает быстрый запуск насосов, оптимальный для систем, требующих немедленного отклика. Наличие двух вводов питания с встроенной функцией АВР позволяет обеспечить непрерывную работу оборудования: при пропадании или нарушении параметров основного ввода питание автоматически переключается на резервный, а при нормализации напряжения происходит обратное переключение. На лицевой панели шкафов предусмотрен механический выбор основного ввода.
Шкафы серии поддерживают алгоритм каскадного включения трех насосов, включая автоматическое чередование, резервирование и выравнивание моторесурса. Встроенные защиты обеспечивают безопасность оборудования и двигателя при коротком замыкании, перегрузке по току, перегреве, неправильной последовательности фаз и других нарушениях питающей сети. Металлический корпус со степенью защиты IP54 делает оборудование пригодным для установки в технических помещениях. Младшая модификация серии — АЭП40-001-54К-33Б — имеет минимальную мощность, но сохраняет весь функционал прямого пуска и АВР.
Особенности
- Шкафы управления ГРАНТОР® (3×380 В), 3 насоса, прямой пуск, два ввода питания с АВР.
- Релейное регулирование с управлением от реле давления, реле сухого хода и датчика 4–20 мА.
- Два ввода питания с автоматическим вводом резерва (АВР).
- Каскадное управление тремя насосами с автоматическим чередованием.
- Быстрый запуск электродвигателя благодаря прямому пуску.
- Выравнивание моторесурса за счет равномерного распределения нагрузки.
- Индикация «Сеть», «Работа / Авария» каждого насоса.
- Защиты от КЗ, перегрузки, перегрева и нарушений питающей сети.
- Два режима управления: «Ручной» и «Автоматический».
- Металлический корпус со степенью защиты IP54.
Преимущества
- Высокая надежность благодаря АВР и резервированию ввода питания.
- Стабильное поддержание параметров системы при переменных нагрузках.
- Возможность управления тремя насосами с равномерным распределением ресурса.
- Применение стандартных датчиков делает систему универсальной.
- Простота обслуживания и высокая ремонтопригодность.
- Подходит для широкого спектра инженерных систем.
- Быстрый пуск насосов без задержек.
Недостатки
- Не подходит для систем, требующих плавного пуска электродвигателей.
- Сложность обслуживания выше, чем у двухнасосных систем.
- Стоимость выше из-за встроенного АВР.
Технические характеристики:
- Питание: 3×380 В ± 10 %, 50 Гц
- Количество подключаемых насосов: 3
- Количество вводов питания: 2 (с АВР)
- Мощность, кВт: 0,25 (в модификациях до 45 кВт) на каждый двигатель
- Номинальный ток, А: 0,4–0,63 (в модификациях до 100 А)
- Время переключения насосов (регулируется): 8 ч (диапазон 0–9999 ч)
- Способ пуска: прямой пуск
- Режимы работы: «Ручной / Автоматический»
- Подключаемые датчики: реле давления, реле защиты от сухого хода, датчик 4–20 мА
- Выходные сигналы (диспетчеризация): *«Авария» каждого насоса («сухие» контакты)
- Индикация: «Сеть», «Работа / Авария» каждого насоса
- Защиты: от сухого хода, КЗ, тепловой перегрузки, перегрева, пропадания, перекоса и неправильной последовательности фаз
- Температура окружающей среды: 0…+40 °C (средняя, не более +35 °C)
- Относительная влажность: 20–90 % (без конденсата)
- Климатическое исполнение: УХЛ4
- Степень защиты: IP54
- Габаритные размеры, мм (В×Ш×Г): 700×500×250 (размеры изменяются в зависимости от модификации)
- Гарантия: 1 год
- Страна производства: Россия
Модификации шкафов управления Грантор (3 х 380 В), 3 насоса, прямой пуск, 2 ввода питания с АВР
* Цены на различные модификации шкафов уточняйте у менеджера.- АЭП40-001-54К-33Б - 0,25 кВт / 0,4 - 0,63 А / 700х500х250 мм (EA04B202068)
- АЭП40-001-54К-33Б - 0,37 кВт / 0,63 - 1 А / 700х500х250 мм (EA04B86804)
- АЭП40-002-54К-33Б - 0,55 кВт / 1 - 1,6 А / 700х500х250 мм (EA04B202069)
- АЭП40-003-54К-33Б - 0,75 кВт / 1,6 - 2,5 А / 700х500х250 мм (EA04B202070)
- АЭП40-004-54К-33Б - 1,5 кВт / 2,5 - 4 А / 700х500х250 мм (EA04B202071)
- АЭП40-006-54К-33Б - 2,2 кВт / 4 - 6,3 А / 700х500х250 мм (EA04B202072)
- АЭП40-010-54К-33Б - 4 кВт / 6,3 - 10 А / 700х500х250 мм (EA04B134009)
- АЭП40-016-54К-33Б - 7,5 кВт / 10--16 А / 800х600х300 мм (EA04B107989)
- АЭП40-020-54К-33Б - 9 кВт / 16 - 20 А / 800х600х300 мм (EA04B128862)
- АЭП40-025-54К-33Б - 11 кВт / 20 - 25 А / 1000х600х300 мм (EA04B128865)
- АЭП40-032-54К-33Б - 15 кВт / 25 - 32 А / 1000х600х300 мм (EA04B344325)
- АЭП40-040-54К-33Б - 18,5 кВт / 32 - 40 А / 1000х600х300 мм (EA04B344293)
- АЭП40-050-54К-33Б - 22 кВт / 40 - 50 А / 1000х600х300 мм (EA04B128868)
- АЭП40-058-54К-33Б - 30 кВт / 50 - 58 А / 1000х600х300 мм (EA04B344329)
- АЭП40-063-54К-33Б - 30 кВт / 58 - 63 А / 1000х600х300 мм (EA04B344331)
- АЭП40-080-54К-33Б - 37 кВт / 63 - 80 А / 1200х800х400 мм (EA04B344333)
- АЭП40-100-54К-33Б - 45 кВт / 80 - 100 А / 1200х800х400 мм (EA04B344335)
Бренд | Грантор |
Исполнение | Для помещений |
Мощность управляемого двигателя, кВт | 0.25 |
Тип монтажа | Настенный |
Ширина, мм | 500 |
Высота, мм | 700 |
Глубина, мм | 250 |
Индикация | Световая |
Напряжение питания | 380 В |
Потребляемый ток, макс. | 0.6 А |
Рабочая температура | от 0°C до +40°C |
Рабочая влажность | 20% - 90% без конденсации |
Класс защиты (IP) | IP54 |
Сертификаты | ГОСТ Р 53325-2012 |
Гарантия | 1 год |
Страна производства | Россия |
