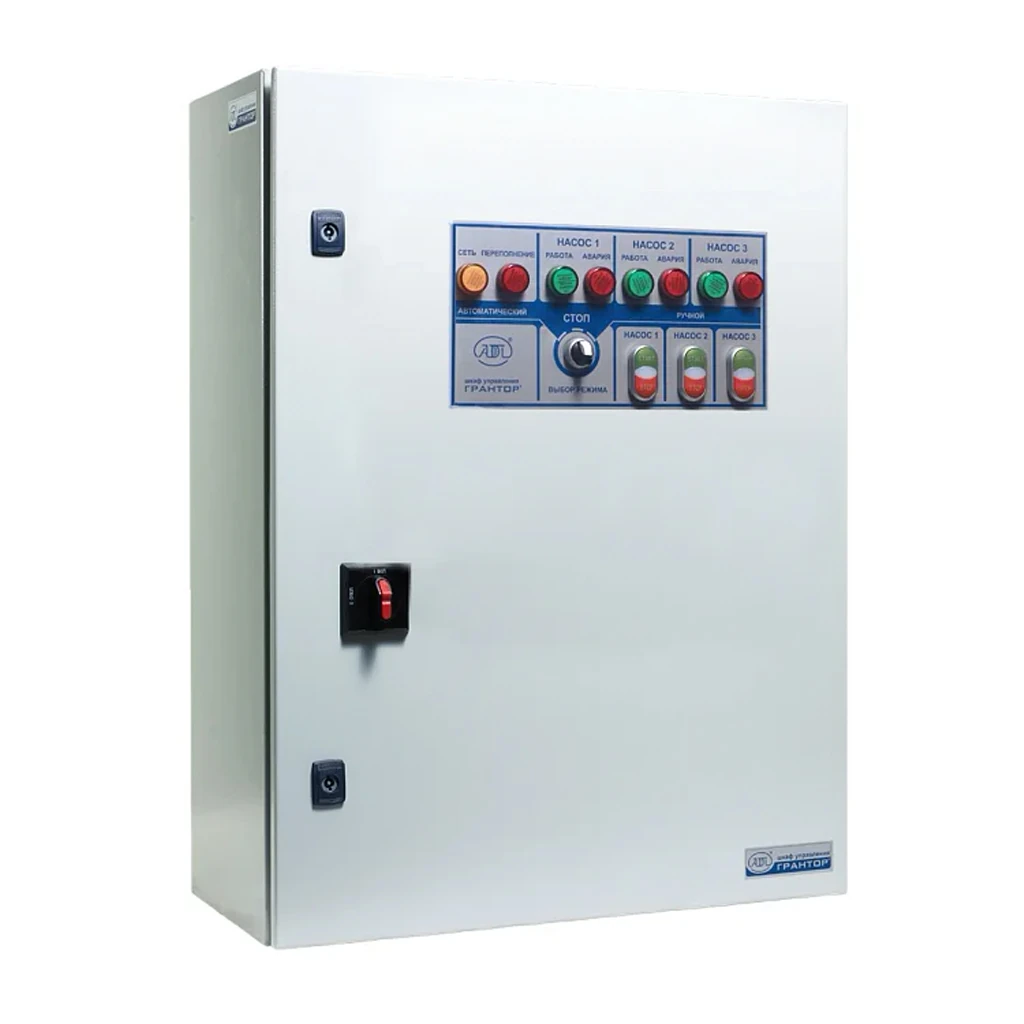

Шкаф управления по уровню Грантор АЭП40-001-54К-33УБ для КНС (3х380) 3 насоса, прямой пуск, 2 ввода питания с АВР (EA08E201963)
Шкаф управления по уровню АЭП40-001-54К-33УБ предназначен для автоматизации работы трех насосов в системах дренажа, ливневой и хозяйственно-бытовой канализации, в технологических приямках и на канализационных насосных станциях различного уровня. Управление насосами осуществляется по сигналам поплавковых или электродных датчиков уровня, что обеспечивает работу в режимах «Дренаж» и «Наполнение», автоматическое поддержание требуемого уровня жидкости и аварийное включение резервного насоса при достижении верхнего уровня. Шкафы АЭП40-…-54К-33УБ рассчитаны на электродвигатели мощностью от 0,25 до 55 кВт.
Исполнение «33УБ» предусматривает подключение двух вводов питания с автоматическим вводом резерва (АВР). При отклонениях параметров сети, пропадании или обрыве фаз, неправильной последовательности фаз или появлении недопустимого перекоса нагрузок происходит автоматическое переключение на резервный ввод. После восстановления параметров основного ввода система возвращает питание в штатный режим. На панели имеется переключатель выбора приоритетного ввода.
Трехнасосная схема управления позволяет задавать рабочие и резервные агрегаты, обеспечивать автоматическое чередование насосов, равномерное распределение ресурса, периодическую смену ролей и аварийный ввод резервного насоса. Все насосы запускаются прямым пуском, что обеспечивает простоту эксплуатации и высокую надежность, при этом предусмотрены аппаратные защиты от короткого замыкания, перегрузки, перегрева, пропадания фаз, заклинивания и попадания жидкости в масляную камеру (при установке датчика влажности).
Шкаф формирует дискретные сигналы «Работа», «Авария», «Переполнение» для систем диспетчеризации и оснащён световой индикацией состояния каждого насоса и вводов питания. Оборудование применяется на КНС, станциях подъёма, ливневых коллекторах, приямках и инженерных объектах, где требуется высокая надёжность питания и возможность бесперебойного функционирования в круглосуточном режиме.
Особенности
- Управление тремя насосами с возможностью выбора рабочих и резервных агрегатов
- Два ввода питания с автоматическим вводом резерва (АВР)
- Автоматическое чередование и равномерное распределение нагрузки между насосами
- Прямой пуск электродвигателей без частотного регулирования
- Работа по уровням в режимах «Дренаж» и «Наполнение»
- Аварийное включение резервного насоса при достижении верхнего уровня
- Поддержка поплавковых датчиков уровня и электродных датчиков с релейным модулем
- Поддержка подключения термоконтактов и датчика влажности масляной камеры
- Дискретные выходы «Работа», «Авария», «Переполнение» для диспетчеризации
- Световая индикация состояния насосов и вводов питания
- Релейная логика, не требующая программирования
Шкаф управления обеспечивает:
- Комплексную защиту питающих цепей и электродвигателей
- Выбор режимов управления: автоматический или ручной
- Автоматическое управление электродвигателями по сигналам от поплавковых выключателей, аналоговому датчику, по сигналам от реле давления и реле защиты от "сухого" хода или по иным внешним сигналам управления
- Автоматическое отключение электродвигателей при наличии сигнала внешней ошибки (тепловое реле или иной релейный контакт) и автоматическое включение при ее отсутствии
- Автоматическое отключение электродвигателей при коротком замыкании или срабатывании реле перегрузки
- Автоматическое взаимное резервирование электродвигателей
- Возможность выбора количества основных/резервных насосов с помощью настроек логического модуля внутри шкафа
- Периодическую смену функций электродвигателей через заданные интервалы времени работы с целью выравнивания ресурса
- Пробный пуск каждого насоса при простое для защиты от заклинивания
- Защиту корпуса IP65
Преимущества
- Высокая надежность работы за счёт АВР между двумя вводами питания
- Гарантированное поддержание уровня жидкости при авариях питания
- Устойчивость к сетевым и эксплуатационным отклонениям
- Равномерный износ оборудования благодаря чередованию насосов
- Совместимость с широким спектром датчиков уровня и защит
- Простое обслуживание за счет отсутствия сложных электронных устройств
- Возможность включения в системы АСУ и диспетчеризации
Недостатки
- Отсутствие плавного пуска и частотного регулирования
- Повышенные пусковые токи по сравнению с КП-исполнениями
- Требуется стабильное качество сети, особенно при прямом пуске мощных насосов
Технические характеристики:
- Питание: 3×380 В, 50 Гц
- Количество подключаемых насосов: 3
- Количество вводов питания: 2 (с автоматическим вводом резерва)
- Мощность, кВт: 0,25 (в модификациях до 55 кВт) на каждый двигатель
- Номинальный ток, А: 0,4–0,63 (в модификациях до 100 А)
- Тип пуска: Прямой
- Тип управления: По уровню, в режимах «Дренаж» и «Наполнение»
- Внешние подключения: 5 поплавков (6 электродов*); термоконтакты; датчик влажности; реле сухого хода
- Выходные сигналы: «Авария» каждого насоса; «Переполнение»
- Индикация: «Сеть»; «Работа» каждого насоса; «Авария»; «Переполнение»; «Ввод 1»; «Ввод 2»
- Защиты: От короткого замыкания; от тепловой перегрузки; от перегрева двигателя; от пропадания или неправильной последовательности фаз; от заклинивания; от попадания жидкости в масляную камеру
- Температура окружающей среды: 0…+40 °C (средняя не более +35 °C)
- Температура хранения и транспортировки: –25…+55 °C
- Относительная влажность: 20–90 % (без конденсата)
- Климатическое исполнение: УХЛ4 по ГОСТ 15150-69
- Степень защиты: IP54
- Сертификация: Соответствие ТР ЕАЭС 004/2011 и ТР ЕАЭС 020/2011
- Нормативные документы: ГОСТ Р 51317 (ЭМС); ГОСТ 14254-2015 (степень защиты)
- Корпус шкафа: Металл
- Габаритные размеры, мм (В×Ш×Г): 800×600×300 (зависят от модификации)
- Способ монтажа: Вертикальный настенный
- Ввод кабелей: Нижний
- Гарантия: 1 год
- Страна производства: Россия
Модификации шкафов управления для дренажных, канализационных насосов и систем наполнения (3 х 380 В), 3 насоса, прямой пуск, 2 ввода питания и АВР
* Цены на различные модификации шкафов уточняйте у менеджера.- АЭП40-001-54К-33УБ - 0,25 кВт / 0,4 - 0,63 А / 800х600х300 мм (EA08E201963)
- АЭП40-001-54К-33УБ - 0,37 кВт / 0,63 - 1,0 А / 800х600х300 мм (EA08E201964)
- АЭП40-002-54К-33УБ - 0,55 кВт / 1,0 - 1,6 А / 800х600х300 мм (EA08E201965)
- АЭП40-003-54К-33УБ - 0,75 кВт / 1,6 - 2,5 А / 800х600х300 мм (EA08E111169)
- АЭП40-004-54К-33УБ - 1,5 кВт / 2,5 - 4 А / 800х600х300 мм (EA08E120833)
- АЭП40-006-54К-33УБ - 2,2 кВт / 4 - 6,3 А / 800х600х300 мм (EA08E116975)
- АЭП40-010-54К-33УБ - 4 кВт / 6,3 - 10 А / 800х600х300 мм (EA08E130688)
- АЭП40-016-54К-33УБ - 7,5 кВт / 10 - 16 А / 800х600х300 мм (EA08E87518)
- АЭП40-020-54К-33УБ - 9 кВт / 16 - 20 А / 1000х600х300 мм (EA08E115262)
- АЭП40-025-54К-33УБ - 11 кВт / 20 - 25 А / 1000х800х400 мм (EA08E137416)
- АЭП40-032-54К-33УБ - 15 кВт / 25 - 32 А / 1000х800х400 мм (EA08E344476)
- АЭП40-040-54К-33УБ - 18,5 кВт / 32 - 40 А / 1000х800х400 мм (EA08E201967)
- АЭП40-050-54К-33УБ - 22 кВт / 40 - 50 А / 1200х800х400 мм (EA08E201968)
- АЭП40-058-54К-33УБ - 30 кВт / 50 - 58 А / 1200х800х400 мм (EA08E344481)
- АЭП40-063-54К-33УБ - 30 кВт / 58 - 63 А / 1200х800х400 мм (EA08E344482)
- АЭП40-080-54К-33УБ - 37 кВт / 63 - 80 А / 1200х800х400 мм (EA08E344484)
- АЭП40-100-54К-33УБ - 55 кВт / 80 - 100 А / 1200х800х400 мм (EA08E201970)
Бренд | Грантор |
Исполнение | Для помещений |
Мощность управляемого двигателя, кВт | 0.25 |
Тип монтажа | Настенный |
Ширина, мм | 600 |
Высота, мм | 800 |
Глубина, мм | 300 |
Материал | Металл |
Индикация | Световая |
Напряжение питания | 380 В |
Потребляемый ток, макс. | 0.6 А |
Рабочая температура | от +1°C до +40°C |
Рабочая влажность | 20% - 90% без конденсации |
Класс защиты (IP) | IP54 |
Гарантия | 1 год |
Страна производства | Россия |
