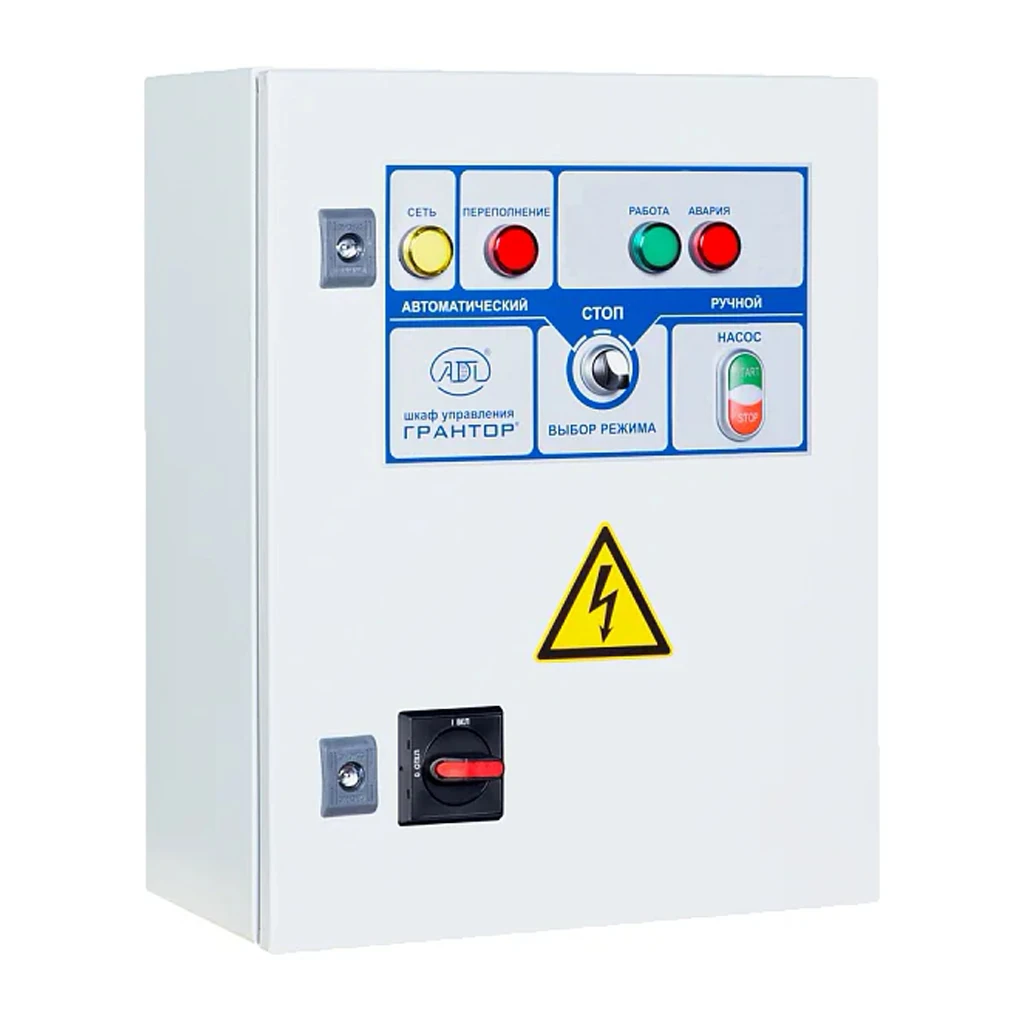

Шкаф управления по уровню Грантор АЭП40-001-54КП-22У для КНС (3х380) 2 насос, плавный пуск Grancontrol 3V40, 1 ввод питания (EA08B201933)
Шкаф управления по уровню АЭП40-001-54КП-22У предназначен для автоматизации работы двух дренажных, ливневых и канализационных насосов в системах водоотведения и КНС при питании от трёхфазной сети 3×380 В. Управление осуществляется по уровню жидкости с помощью поплавковых выключателей или электродных датчиков, что обеспечивает автоматическое включение и отключение насосов в режимах «Дренаж» и «Наполнение».
Шкафы АЭП40-001-54КП-22У, АЭП40-002-54КП-22У, АЭП40-003-54КП-22У, АЭП40-004-54КП-22У, АЭП40-006-54КП-22У, АЭП40-010-54КП-22У, АЭП40-016-54КП-22У, АЭП40-020-54КП-22У, АЭП40-025-54КП-22У, АЭП40-030-54КП-22У, АЭП40-036-54КП-22У, АЭП40-042-54КП-22У, АЭП40-056-54КП-22У, АЭП40-070-54КП-22У, АЭП40-085-54КП-22У, АЭП40-100-54КП-22У рассчитаны на работу с асинхронными двигателями мощностью от 0,25 до 55 кВт и номинальными токами от 0,4 до 100 А.
Отличительной особенностью шкафов с индексом «КП» является применение плавного пуска электродвигателей. В модификациях до 11 кВт используются мягкие пускатели Grancontrol 3V40, в модификациях свыше 11 кВт — Emotron TSA; по запросу возможна поставка шкафов свыше 11 кВт также с Grancontrol 3V40. Плавный пуск снижает кратность пускового тока до 2–3 от номинального, уменьшает механические и гидравлические удары в трубопроводе, уменьшает нагрузку на сеть, предотвращает ускоренное старение изоляции и перегрев обмоток электродвигателей, значительно увеличивая ресурс насосного оборудования.
Шкафы данной группы обеспечивают автоматическое чередование насосов, взаимное резервирование и возможность гибкой настройки количества рабочих и резервных агрегатов. Они применяются в канализационных насосных станциях, дренажных приямках, системах ливневой канализации, на станциях I и II подъёма и на объектах очистных сооружений, где требуется мягкий запуск и надёжная защита насосов. Аппаратная релейная логика совместно с мягкими пускателями обеспечивает устойчивую работу без применения ПЛК и сложного программирования, а развитая система сигнализации и дискретных выходов позволяет интегрировать шкафы в системы диспетчеризации и АСУ.
Особенности
- Управление двумя насосами 3×380 В с плавным пуском каждого двигателя
- Использование мягких пускателей Grancontrol 3V40
- Управление по уровню в режимах «Дренаж» и «Наполнение» с применением поплавковых или электродных датчиков
- Автоматическое чередование насосов и взаимное резервирование с выбором количества рабочих и резервных агрегатов
- Снижение кратности пускового тока до 2–3 от номинального, уменьшение гидроударов и механических нагрузок
- Возможность подключения термоконтактов электродвигателей, датчика влажности масляной камеры и реле защиты от «сухого» хода
- Наличие дискретных выходов для передачи сигналов «Работа», «Авария», «Переполнение» в системы диспетчеризации
Шкаф управления обеспечивает:
- Комплексную защиту питающих цепей и электродвигателей
- Выбор режимов управления: автоматический или ручной
- Автоматическое управление электродвигателями по сигналам от поплавковых выключателей, аналоговому датчику, по сигналам от реле давления и реле защиты от "сухого" хода или по иным внешним сигналам управления
- Автоматическое отключение электродвигателей при наличии сигнала внешней ошибки (тепловое реле или иной релейный контакт) и автоматическое включение при ее отсутствии
- Автоматическое отключение электродвигателей при коротком замыкании или срабатывании реле перегрузки
- Автоматическое взаимное резервирование электродвигателей
- Возможность выбора количества основных/резервных насосов с помощью настроек логического модуля внутри шкафа
- Периодическую смену функций электродвигателей через заданные интервалы времени работы с целью выравнивания ресурса
- Пробный пуск каждого насоса при простое для защиты от заклинивания
- Защиту корпуса IP65
Преимущества
- Снижение пусковых токов и нагрузки на электросеть за счёт плавного пуска
- Сокращение гидроударов и механических нагрузок на трубопроводы и арматуру
- Увеличение срока службы электродвигателей благодаря уменьшению тепловых и электрических перегрузок при старте
- Гибкость по выбору типа мягкого пускателя (Grancontrol 3V40 или Emotron TSA) в зависимости от мощности и требований объекта
- Полный набор аппаратных защит и алгоритмов взаимного резервирования насосов
- Возможность интеграции в системы диспетчеризации и АСУ за счёт дискретных выходов и развитой индикации
- Отсутствие необходимости программирования благодаря релейной логике управления
Недостатки
- Большая стоимость по сравнению с шкафами с прямым пуском за счёт применения мягких пускателей
- Не предусмотрено частотное регулирование скорости вращения насосов
- Для обслуживания и настройки пускателей Grancontrol 3V40 и Emotron TSA требуется квалифицированный персонал
Технические характеристики:
- Питание: 3×380 В, 50 Гц
- Количество подключаемых насосов: 2
- Мощность, кВт: 0,25 (в модификациях до 55 кВт) на каждый двигатель
- Номинальный ток, А: 0,4–0,63 (в модификациях до 100 А)
- Тип пуска: плавный, с применением мягких пускателей Grancontrol 3V40
- Тип электродвигателей: асинхронные с короткозамкнутым ротором
- Тип управления: по уровню, в режимах «Дренаж» и «Наполнение»
- Внешние подключения: 3 поплавка (4 электрода*) для шкафа управления на 1 насос; 4 поплавка (5 электродов*) — на 2 насоса; 5 поплавков (6 электродов*) — на 3 насоса; термоконтакты (при наличии защиты в двигателе); датчик влажности (при наличии защиты в насосе); реле для защиты от сухого хода (в режиме «Наполнение»)
- Выходные сигналы (диспетчеризация): «Авария» каждого насоса; «Переполнение»
- Индикация: «Сеть»; «Работа» каждого насоса; «Авария» каждого насоса; «Переполнение»; «Ввод 1», «Ввод 2» (для модификаций с двумя вводами)
- Защиты: от короткого замыкания; от тепловой перегрузки по току; от перегрева двигателя (при подключении термоконтактов); от пропадания, перекоса или неправильной последовательности фаз; от работы насоса в случае попадания жидкости в масляную камеру (при подключении датчика влажности); от заклинивания в результате простоя
- Температура окружающей среды: 0…+40 °C (средняя не более +35 °C)
- Температура хранения и транспортировки: –25…+55 °C (при относительной влажности до 90 %)
- Относительная влажность: 20–90 % (без конденсата)
- Климатическое исполнение: УХЛ4 по ГОСТ 15150-69
- Степень защиты: IP54
- Сертификация: соответствует требованиям ТР ЕАЭС 004/2011 и ТР ЕАЭС 020/2011
- Нормативные документы: изготовлено по ГОСТ Р 51317 (нормы электромагнитной совместимости); степень защиты по ГОСТ 14254-2015
- Корпус шкафа: металл
- Габаритные размеры, мм (В×Ш×Г): 700×500×250 (размеры изменяются, в зависимости от модификации)
- Способ монтажа: вертикальный настенный
- Ввод кабелей: нижний
- Гарантия: 1 год
- Страна производства: Россия

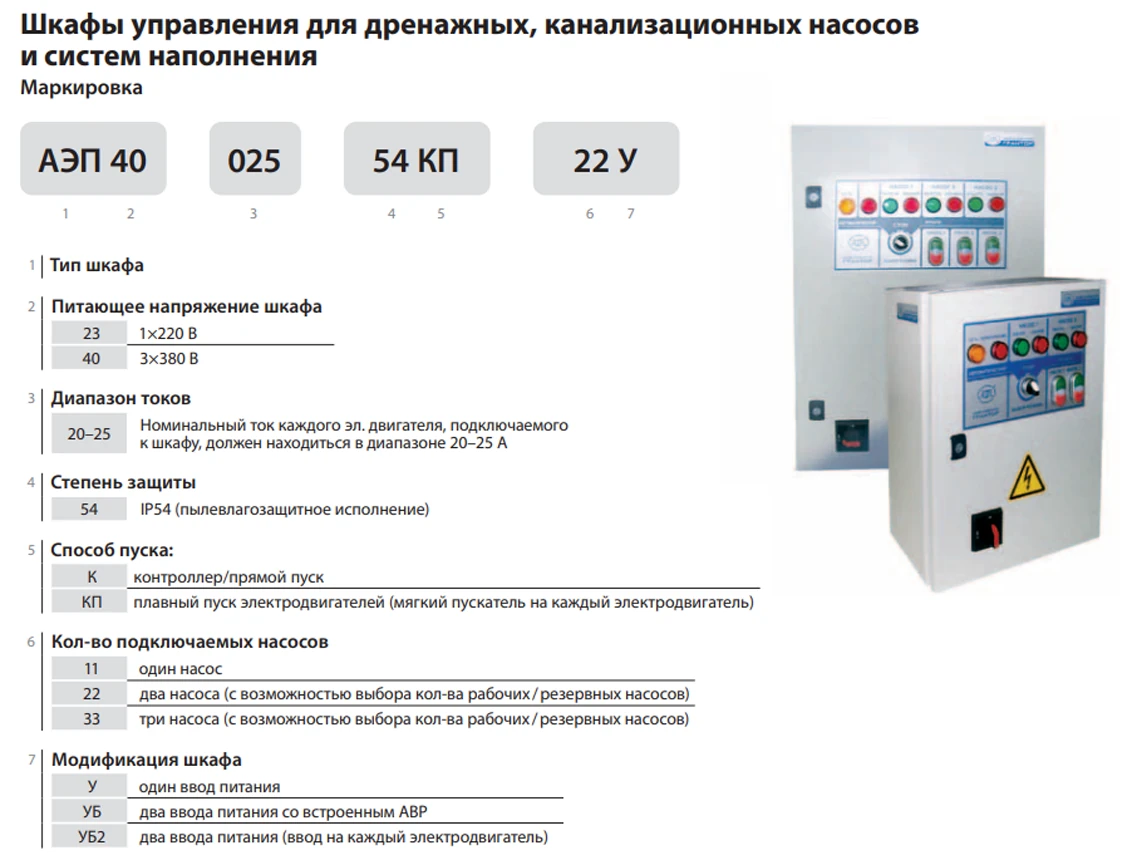

Модификации шкафов управления для дренажных, канализационных насосов и систем наполнения (3 х 380 В), 2 насоса, плавный пуск Grancontrol 3V40, 1 ввод питания
* Цены на различные модификации шкафов уточняйте у менеджера.- АЭП40-001-54КП-22У - 0,25 кВт / 0,4 - 0,63 А / 700х500х250 мм (EA08B201933)
- АЭП40-001-54КП-22У - 0,37 кВт / 0,63 - 1 А / 700х500х250 мм (EA08B76263)
- АЭП40-002-54КП-22У - 0,55 кВт / 1 - 1,6 А / 700х500х250 мм (EA08B76260)
- АЭП40-003-54КП-22У - 0,75 кВт / 1,6 - 2,5 А / 700х500х250 мм (EA08B76256)
- АЭП40-004-54КП-22У - 1,5 кВт / 2,5 - 4 А / 700х500х250 мм (EA08B76253)
- АЭП40-006-54КП-22У - 2,2 кВт / 4 - 6,3 А / 700х500х250 мм (EA08B76249)
- АЭП40-010-54КП-22У - 4 кВт / 6,3 - 10 А / 700х500х250 мм (EA08B76251)
- АЭП40-016-54КП-22У - 7,5 кВт / 10 - 16 А / 800х600х300 мм (EA08B76266)
- АЭП40-020-54КП-22У - 9 кВт / 16 - 20 А / 800х600х300 мм (EA08B76269)
- АЭП40-025-54КП-22У - 11 кВт / 20 - 25 А / 800х600х300 мм (EA08B76272)
- АЭП40-032-54КП-22У - 15 кВт / 25 - 32 А / 1000х600х300 мм (EA08B120700)
- АЭП40-037-54КП-22У - 18,5 кВт / 32 - 37 А / 1000х600х300 мм (EA08B532312)
- АЭП40-040-54КП-22У - 18,5 кВт / 37 - 40 А / 1000х600х300 мм (EA08B532480)
- АЭП40-045-54КП-22У - 22 кВт / 40 - 45 А / 1000х600х300 мм (EA08B120704)
- АЭП40-050-54КП-22У - 30 кВт / 45 - 50 А / 1000х600х300 мм (EA08B532481)
- АЭП40-055-54КП-22У - 30 кВт / 50 - 55 А / 1000х600х300 мм (EA08B528633)
- АЭП40-063-54КП-22У - 37 кВт / 55 - 63 А / 1000х600х400 мм (EA08B532482)
- АЭП40-070-54КП-22У - 37 кВт / 63 - 70 А / 1000х600х300 мм (EA08B532487)
- АЭП40-080-54КП-22У - 45 кВт / 70 - 80 А / 1000х600х300 мм (EA08B532488)
- АЭП40-085-54КП-22У - 45 кВт / 80 - 85 А / 1000х600х300 мм (EA08B532489)
- АЭП40-100-54КП-22У - 55 кВт / 85 - 100 А / 1000х600х300 мм (EA08B532490)
Бренд | Грантор |
Исполнение | Для помещений |
Мощность управляемого двигателя, кВт | 0.25 |
Тип монтажа | Настенный |
Ширина, мм | 500 |
Высота, мм | 700 |
Глубина, мм | 250 |
Материал | Металл |
Индикация | Световая |
Напряжение питания | 380 В |
Потребляемый ток, макс. | 0.6 А |
Рабочая температура | от +1°C до +40°C |
Рабочая влажность | 20% - 90% без конденсации |
Класс защиты (IP) | IP54 |
Гарантия | 1 год |
Страна производства | Россия |
