Шкаф управления Грантор АЭП40-006-54-11ВП для противопожарной вентиляции (3 х 380 В), 1 вентилятор, прямой пуск (EA09M461625)
Шкафы управления Грантор АЭП40-ххх-54-11ВП применяются в системах противопожарной вентиляции зданий и предназначены для прямого пуска одного вентилятора с питанием 3×380 В. Оборудование работает с асинхронными электродвигателями с короткозамкнутым ротором и охватывает широкий диапазон рабочих токов — от 0,1 до 63 А, что соответствует мощности подключаемых двигателей приблизительно от 0,06 до 30 кВт. Такое покрытие позволяет использовать шкафы в системах дымоудаления и подпора воздуха как для малых технологических помещений, так и для крупных объектов.
Шкаф обеспечивает запуск вентилятора по сигналу «Пожар» с регулируемой задержкой, автоматические отключения при аварийных режимах, контроль обрыва силовой цепи и передачу статусов в систему диспетчеризации с помощью «сухих» контактов. Для рабочего персонала предусмотрены режимы «Автоматический», «Ручной» и «Блокировка», позволяющие выполнять пусконаладочные работы, тестовый запуск или отключение вентилятора со входной панели. Аппаратная схема построена на релейных компонентах и автоматических выключателях с настраиваемой тепловой защитой, что обеспечивает надёжность, предсказуемость работы и устойчивость к электромагнитным помехам.

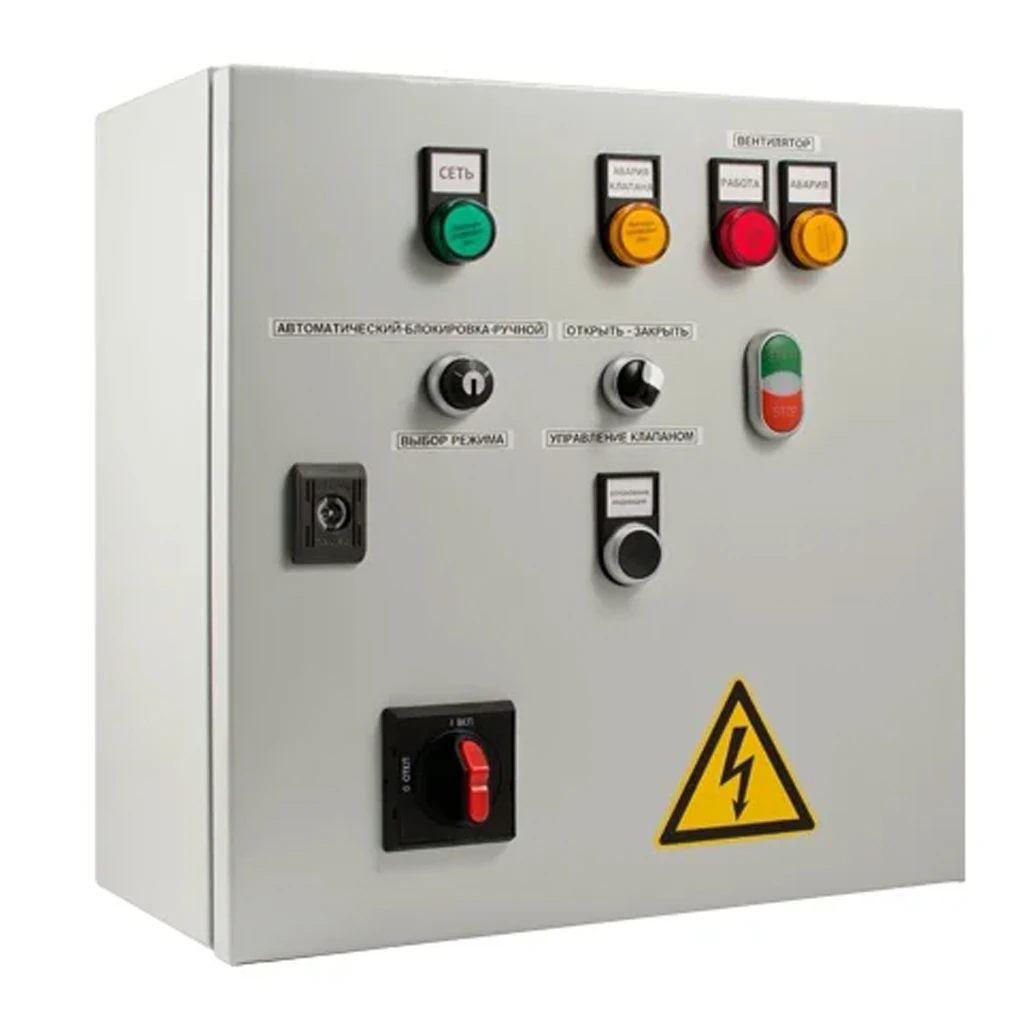

Корпуса шкафов выполняются из металла, имеют степень защиты IP54 и климатическое исполнение УХЛ4. Конструкцией предусмотрен нижний ввод кабелей, индикация «Сеть», «Работа» и «Авария», переключатель режимов с ключом и органы локального управления. При необходимости шкаф может комплектоваться дополнительными функциональными блоками, включая расширенные сигналы, климатические исполнения УХЛ1/УХЛ2, защиту от перенапряжений или интерфейсы связи для интеграции в системы автоматизации.
Особенности
- Шкафы для противопожарной вентиляции, рассчитаны на работу с одним вентилятором.
- Прямой пуск двигателя от сети без использования плавных или частотных пускателей.
- Режимы управления: «Автоматический», «Ручной» и «Блокировка».
- Запуск вентилятора по сигналу «Пожар» с учётом заранее установленной задержки.
- Световая индикация состояний: сеть, работа вентилятора, авария.
- Передача сигналов в диспетчеризацию через беспотенциальные контакты.
- Аппаратные защиты двигателя: по току, по тепловой перегрузке, от короткого замыкания и обрыва цепей.
- Корпус IP54 с защитой органов управления от несанкционированного доступа (переключатель с ключом).
- Надёжная аппаратная логика без ПЛК — высокая устойчивость к электромагнитным помехам.
- Возможность установки дополнительных опций на заводе (Modbus RTU, климатические исполнения, защита от перенапряжений и др.).
Преимущества
- Соответствие требованиям ТР ЕАЭС 043/2017 в области пожарной безопасности.
- Простота эксплуатации и обслуживания за счёт классической релейной схемы.
- Высокая надёжность благодаря встроенным аппаратным защитам двигателя и сети.
- Удобная интеграция в системы мониторинга здания через «сухие» контакты.
- Надёжный пуск вентилятора при пожаре даже при нестабильных условиях электросети.
- Унифицированная серия с широким выбором диапазонов номинальных токов.
- Металлический корпус IP54 подходит для технических помещений с высокой запылённостью.
Недостатки
- Прямой пуск создаёт высокие пусковые токи и не снижает нагрузку на электродвигатель.
- Отсутствует регулирование воздушного потока (скорости вращения вентилятора).
- Ограничение серии — работа только с одним вентилятором.
- Требуется обслуживающий персонал с допуском до 1000 В.
Технические характеристики:
Электрические параметры- Питание шкафа: 3×380 В, 50 Гц
- Диапазон номинальных токов вентилятора: 0,1–6 А (в модификациях до 63 А)
- Максимальная мощность подключаемого вентилятора, кВт: 2,2 (в модификациях до 30 А)
- Тип подключаемого двигателя: асинхронный электродвигатель переменного тока с короткозамкнутым ротором
- Ввод кабелей: через мембранные или кабельные вводы в нижней части корпуса
- Назначение: шкаф управления вентилятором противопожарной вентиляции для систем дымоудаления и подпора
- Режимы работы: «Автоматический», «Ручной», «Блокировка»
- Управляющий сигнал «Пожар»: НЗ, 8 А / 250 В
- Выходной сигнал «Авария вентилятора», «Пожар», «Работа вентилятора», «Автоматика отключена»: НО/НЗ, 8 А / 250 В
- Задержка на включение и отключение вентилятора: 1–20 с (заводская установка 5 с, настройка на реле времени)
- Контроль обрыва силовых цепей электродвигателя: предусмотрен
- Защита электродвигателя: автоматический выключатель с регулируемой токовой и тепловой уставкой
- Типы защиты: от короткого замыкания, длительной перегрузки по току, перегрева и обрыва силовых цепей
- Защита органов управления: переключатель режима с ключом от несанкционированного доступа
- Степень защиты корпуса: IP54 (пылевлагозащитное исполнение)
- Климатическое исполнение: УХЛ4
- Температура окружающей среды при эксплуатации: 0…+40 °C (средняя не более +35 °C)
- Относительная влажность воздуха: 20–90 % без конденсата
- Температура хранения и транспортировки: от –25 до +55 °C, при относительной влажности до 90 %
- Материал корпуса: металлический шкаф управления
- Способ монтажа: вертикальный настенный монтаж на плоскую поверхность
- Габаритные размеры шкафа (В×Ш×Г): 500х400х200 мм (размеры изменяются, в зависимости от модификации)
- Гарантийный срок: 1 год
- Страна производства: Россия

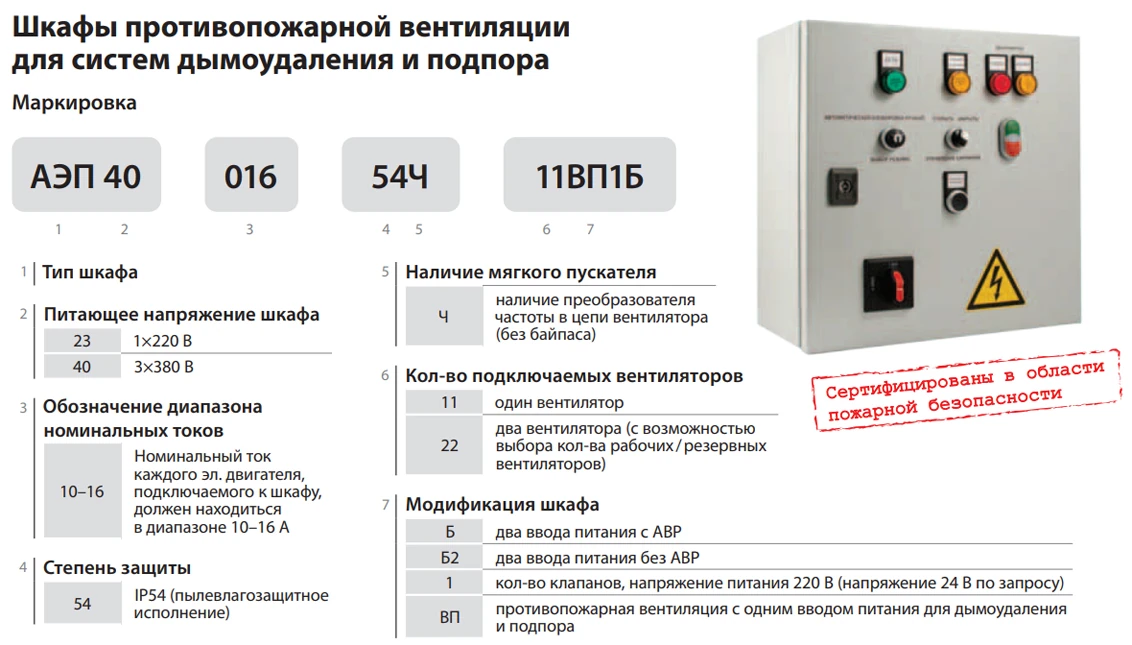

Модификации шкафов управления Грантор для противопожарной вентиляции (3 х 380 В), 1 вентилятор, прямой пуск
* Цены на различные модификации шкафов уточняйте у менеджера.- АЭП40-006-54-11ВП - 2,2 кВт / 0,1 - 6 А / 500х400х200 мм (EA09M461625)
- АЭП40-010-54-11ВП - 4 кВт / 6,0 - 10 А / 500х400х200 мм (EA09M461977)
- АЭП40-016-54-11ВП - 7,5 кВт / 10 - 16 А / 500х400х200 мм (EA09M461771)
- АЭП40-025-54-11ВП - 11 кВт / 16 - 25 А / 500х400х200 мм (EA09M461773)
- АЭП40-032-54-11ВП - 15 кВт / 25 - 32 А / 500х400х200 мм (EA09M461774)
- АЭП40-040-54-11ВП - 18,5 кВт / 32 - 40 А / 700х500х250 мм (EA09M461775)
- АЭП40-050-54-11ВП - 22 кВт / 40 - 50 А / 700х500х250 мм (EA09M462536)
- АЭП40-063-54-11ВП - 30 кВт / 50 - 63 А / 700х500х250 мм (EA09M462537)
Бренд | Грантор |
Исполнение | Для помещений |
Мощность управляемого двигателя, кВт | 2.2 |
Тип монтажа | Настенный |
Ширина, мм | 400 |
Высота, мм | 500 |
Глубина, мм | 200 |
Материал | Металл |
Индикация | Световая |
Напряжение питания | 380 В |
Потребляемый ток, макс. | 6 А |
Рабочая температура | от 0°C до +40°C |
Рабочая влажность | 20% - 90% без конденсации |
Класс защиты (IP) | IP54 |
Сертификаты | ГОСТ Р 53325-2012, Пожарной безопасности ТР ЕАЭС 043/2017 |
Гарантия | 1 год |
Страна производства | Россия |
