Шкаф управления пожарными задвижками Грантор АЭП40-006-54-11ЗП (EA02D510541)
Шкаф управления Грантор АЭП40-006-54-11ЗП предназначен для автоматизированного управления электроприводами трубопроводной арматуры в инженерных системах зданий. Он обеспечивает выполнение команд «Открыть», «Стоп», «Закрыть», подачу питания на электропривод, контроль положения задвижки и защиту оборудования при возникновении аварийных режимов работы. Модель поддерживает работу с однофазными и трёхфазными асинхронными электродвигателями, обеспечивая корректное управление концевыми и моментными выключателями привода.
Шкаф работает в двух режимах: «Местный» и «Дистанционный». В местном режиме управление осуществляется с передней панели. В дистанционном — по внешним релейным сигналам, с возможностью выбора вариантa подключения: по двум независимым управляющим входам или по одному управляющему входу с использованием перемычки. Шкаф контролирует обрыв и короткое замыкание цепей управления, перегрев двигателя по сигналу термоконтакта, а также соответствие направления вращения двигательным командам.

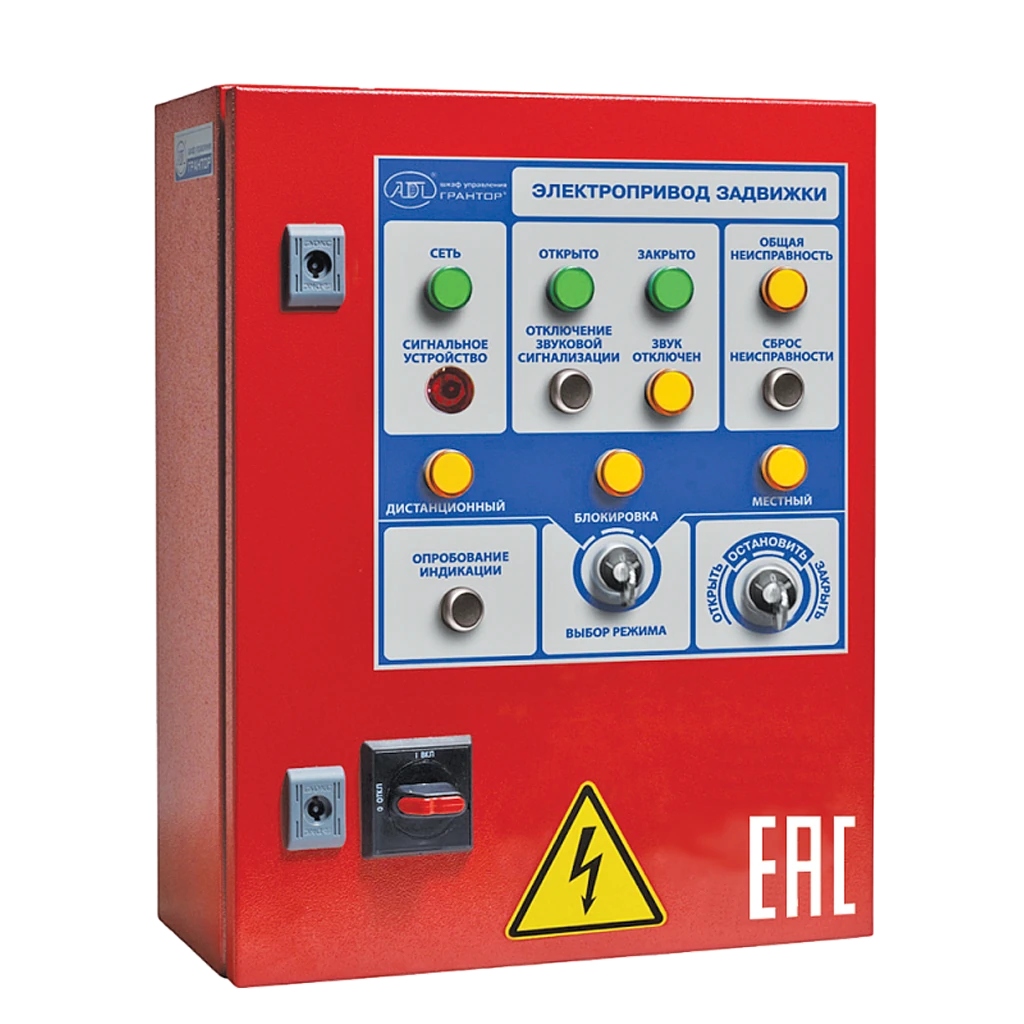

Модификация АЭП40-006-54-11ЗП отличается наличием интерфейса RS-485 для диспетчеризации состояния задвижки и аварийных сигналов, а также металлическим корпусом повышенной механической прочности. На лицевой панели располагается световая индикация состояния «Открыто», «Закрыто», «Авария» и «Сеть». Шкаф соответствует требованиям отраслевых стандартов и предназначен для эксплуатации в технических помещениях, инженерных узлах и системах автоматизации.
Соответствует техническому регламенту о требованиях пожарной безопасности ТР ЕАЭС 043/2017.
Особенности
- Управление электроприводом задвижки по командам «Открыть», «Стоп», «Закрыть».
- Работа с однофазными и трехфазными электродвигателями.
- Режимы: местный и дистанционный.
- Два варианта подключения внешних сигналов управления.
- Интерфейс RS-485 для диспетчеризации.
- Контроль цепей управления на обрыв и короткое замыкание.
- Световая индикация состояния задвижки и аварий.
- Металлический корпус.
- Степень защиты IP54.
Преимущества
- Совместимость с широким диапазоном электроприводов.
- Повышенная надежность за счет комплексной системы защит.
- Интерфейс RS-485 для интеграции с системами диспетчеризации.
- Надежный металлический корпус.
- Компактные размеры для удобного монтажа.
Технические характеристики:
- Назначение: управление электрифицированными задвижками трубопроводов
- Питающее напряжение: 1×220 В / 3×380 В
- Номинальный ток, А: 0,1–6
- Подключаемый электропривод: максимальный пусковой ток до 25 А
- Входные сигналы: термоконтакт электродвигателя (НЗ), дистанционное управление «Контакт 1» (НО), дистанционное управление «Контакт 2» (НО), моментный выключатель «Закрывание» (НО/НЗ), моментный выключатель «Открывание» (НО/НЗ), концевой выключатель «Закрыто» (НО/НЗ), концевой выключатель «Открыто» (НО/НЗ)
- Выходные сигналы: питание подогревателя электродвигателя 1×220 В; «Авария электродвигателя» (НО/НЗ, 8 А, 250 В); «Задвижка Открыто» (НО/НЗ, 8 А, 250 В); «Задвижка Закрыто» (НО/НЗ, 8 А, 250 В)
- Индикация: «Сеть», «Открыто», «Закрыто», «Авария»
- Защиты: от короткого замыкания; от тепловой перегрузки; от перегрева электродвигателя по термоконтакту; от обрыва цепей управления; от короткого замыкания в цепях управления
- Режимы работы: местный / дистанционный
- Корпус: металл, навесное исполнение
- Ввод кабелей: снизу (кабельные вводы или мембраны)
- Температура окружающей среды: 0…+40 °C (средняя не более +35 °C)
- Относительная влажность: 20–90 % (без конденсата)
- Степень защиты: IP54
- Габаритные размеры, мм (В×Ш×Г): 500×400×200 (размеры изменяются, в зависимости от модификации)
- Вес, кг: 5 (вес изменяется, в зависимости от модификации)
- Соответствие требованиям: Соответствует техническому регламенту о требованиях пожарной безопасности ТР ЕАЭС 043/2017
- Страна производства: Россия
- Гарантия: 1 год

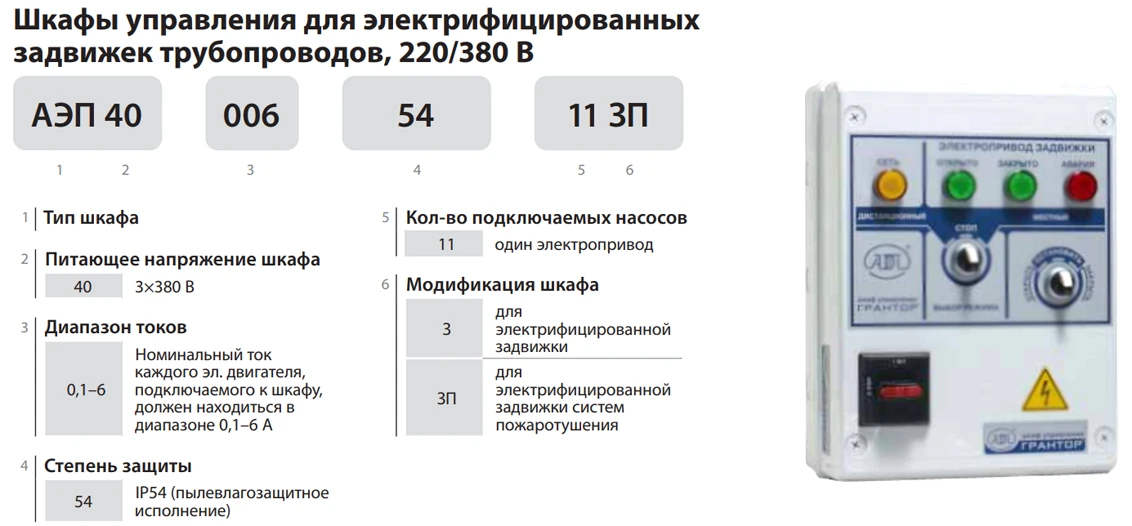

Модификации шкафов управления Грантор для электрифицированных задвижек
* Цены на различные модификации шкафов уточняйте у менеджера.- АЭП40-006-54-11З - Номинальный ток 0,1 - 6 А, пластик, 370х275х140 мм
- АЭП40-016-54-11З - Номинальный ток 6 - 15,5 А, пластик, 370х275х140 мм
- АЭП40-006-54-11ЗП - Номинальный ток 0,1 - 6 А, металл, 500х400х200 мм, пожарный сертификат
- АЭП40-016-54-11ЗП - Номинальный ток 6 - 16 А, металл, 500х400х200 мм, пожарный сертификат
Бренд | Грантор |
Исполнение | Для помещений |
Тип монтажа | Настенный |
Ширина, мм | 400 |
Высота, мм | 500 |
Глубина, мм | 200 |
Материал | Металл |
Индикация | Световая |
Напряжение питания | 220 В / 380 В |
Потребляемый ток, макс. | 6 А |
Вес, кг | 5 |
Рабочая температура | от 0°C до +40°C |
Рабочая влажность | 20% - 90% без конденсации |
Класс защиты (IP) | IP54 |
Сертификаты | ГОСТ Р 53325-2012, Пожарной безопасности ТР ЕАЭС 043/2017 |
Гарантия | 1 год |
Страна производства | Россия |
