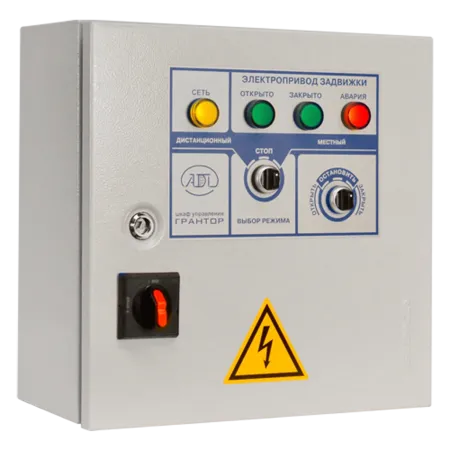

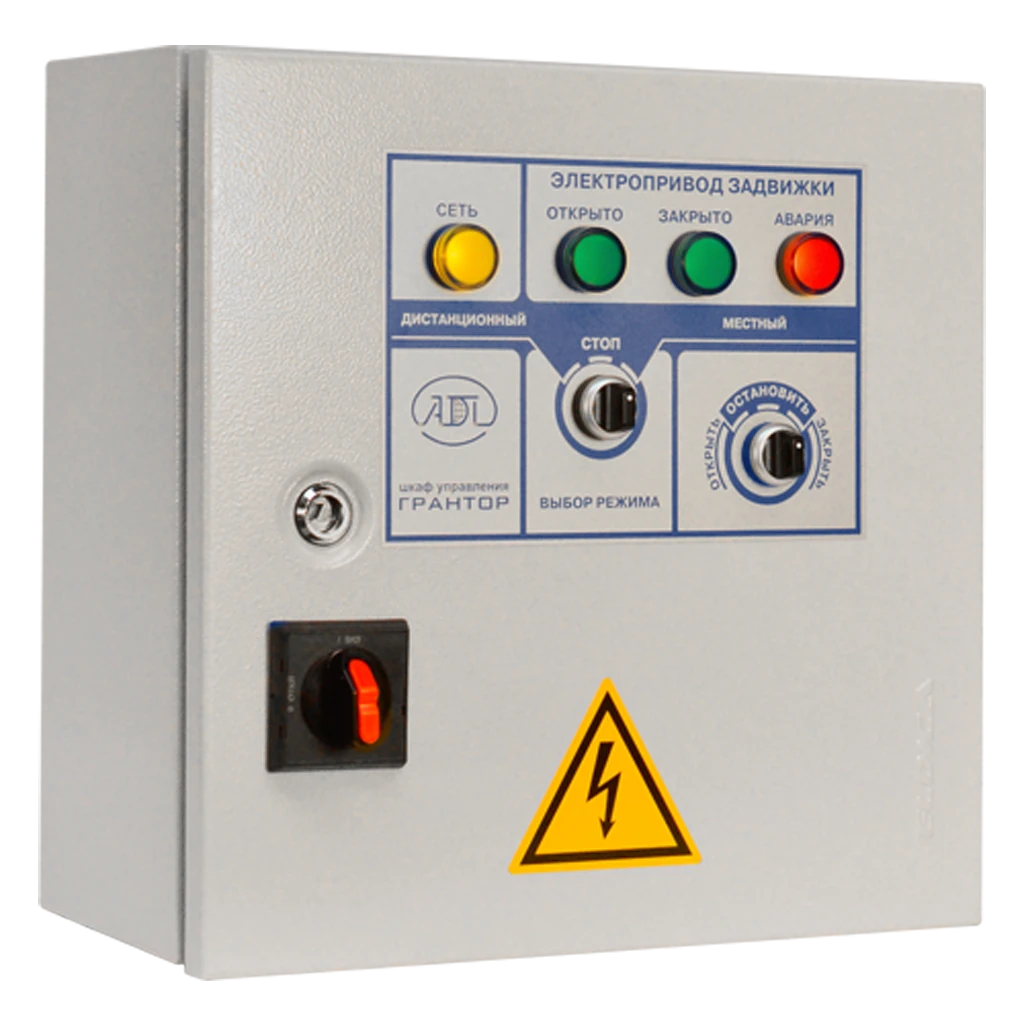

Шкаф управления задвижками Грантор АЭП40-016-54-11З (EA02C402346)
Шкаф управления задвижками Грантор АЭП40-016-54-11З предназначен для автоматического и дистанционного управления электроприводами трубопроводной арматуры в инженерных системах зданий. Устройство обеспечивает подачу питания на электропривод, формирование команд «Открыть», «Стоп», «Закрыть» и контроль крайних положений задвижки по сигналам моментных и концевых выключателей. Шкаф может работать как с однофазными, так и с трехфазными асинхронными электродвигателями, обеспечивая надежное и безопасное управление запорной арматурой.
В шкафе реализованы два режима работы — «Местный» и «Дистанционный». В местном режиме управление производится с передней панели через механический переключатель, а в дистанционном — по внешним релейным сигналам. Поддерживаются оба стандартных варианта подключения: по двум независимым управляющим сигналам или по одному сигналу с использованием перемычки. Для обеспечения безопасной эксплуатации шкаф контролирует обрывы и короткие замыкания в цепях управления, состояние термоконтакта электродвигателя и соответствие работы привода заданным направлениям.

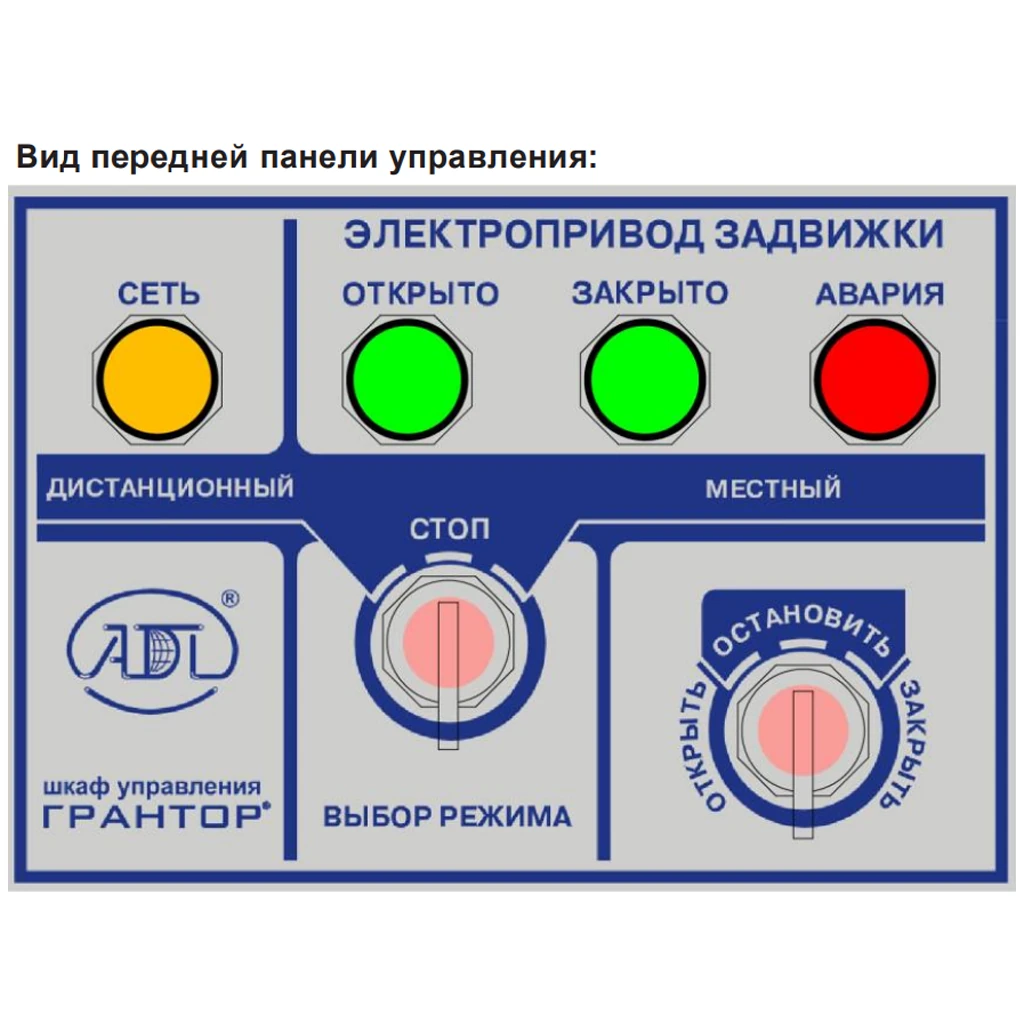

Шкаф управления АЭП40-016-54-11З оснащён системой защиты от короткого замыкания, перегрузки по току и перегрева обмотки электродвигателя. Световая индикация на лицевой панели отображает состояние сети, положение задвижки («Открыто» / «Закрыто») и аварийное состояние. Предусмотрена передача состояния задвижки и аварийных сигналов на внешние системы диспетчеризации. Корпус выполняется в навесном исполнении со степенью защиты IP54, что позволяет использовать шкаф в технических и эксплуатационных помещениях различного назначения.
Особенности
- Управление задвижкой в режимах «Открыто», «Стоп», «Закрыто».
- Совместимость с однофазными и трехфазными электродвигателями.
- Два режима работы: местный и дистанционный.
- Два варианта подключения внешних управляющих сигналов.
- Контроль моментных и концевых выключателей.
- Контроль цепей управления на обрыв и короткое замыкание.
- Световая индикация всех состояний задвижки и питания.
- Диспетчеризация состояний «Открыто», «Закрыто», «Авария».
- Защита от несанкционированного доступа.
- Корпус IP54, навесное исполнение.
Преимущества
- Надёжная эксплуатация в инженерных системах различного назначения.
- Широкая совместимость с электроприводами арматуры.
- Комплексная электрическая защита двигателя и цепей управления.
- Удобство эксплуатации благодаря информативной индикации.
- Поддержка диспетчеризации для систем автоматизации здания.
Недостатки
- Нет интерфейса RS-485 (он имеется только в модификации 11ЗП).
- Нет функции АВР.
- Только световая индикация, без звуковой сигнализации.
Технические характеристики:
- Назначение: управление электрифицированными задвижками трубопроводов
- Питающее напряжение: 1×220 В / 3×380 В
- Номинальный ток, А: 15,5
- Подключаемый электропривод: максимальный пусковой ток до 25 А
- Входные сигналы: термоконтакт электродвигателя (НЗ), дистанционное управление «Контакт 1» (НО), дистанционное управление «Контакт 2» (НО), моментный выключатель «Закрывание» (НО/НЗ), моментный выключатель «Открывание» (НО/НЗ), концевой выключатель «Закрыто» (НО/НЗ), концевой выключатель «Открыто» (НО/НЗ)
- Выходные сигналы: питание подогревателя электродвигателя 1×220 В; «Авария электродвигателя» (НО/НЗ, 8 А, 250 В); «Задвижка Открыто» (НО/НЗ, 8 А, 250 В); «Задвижка Закрыто» (НО/НЗ, 8 А, 250 В)
- Индикация: «Сеть», «Открыто», «Закрыто», «Авария»
- Защиты: от короткого замыкания; от тепловой перегрузки; от перегрева электродвигателя по термоконтакту; от обрыва цепей управления; от короткого замыкания в цепях управления
- Режимы работы: местный / дистанционный
- Корпус: пластик (базовая версия), навесное исполнение
- Ввод кабелей: снизу (кабельные вводы или мембраны)
- Температура окружающей среды: 0…+40 °C (средняя не более +35 °C)
- Относительная влажность: 20–90 % (без конденсата)
- Степень защиты: IP54
- Габаритные размеры, мм (В×Ш×Г): 370×275×140 (размеры изменяются, в зависимости от модификации)
- Вес, кг: 5 (вес изменяется, в зависимости от модификации)
- Соответствие требованиям: сертификат соответствия
- Страна производства: Россия
- Гарантия: 1 год
Модификации шкафов управления Грантор для электрифицированных задвижек
* Цены на различные модификации шкафов уточняйте у менеджера.- АЭП40-006-54-11З - Номинальный ток 0,1 - 6 А, пластик, 370х275х140 мм
- АЭП40-016-54-11З - Номинальный ток 6 - 15,5 А, пластик, 370х275х140 мм
- АЭП40-006-54-11ЗП - Номинальный ток 0,1 - 6 А, металл, 500х400х200 мм, пожарный сертификат
- АЭП40-016-54-11ЗП - Номинальный ток 6 - 16 А, металл, 500х400х200 мм, пожарный сертификат
Бренд | Грантор |
Исполнение | Для помещений |
Тип монтажа | Настенный |
Ширина, мм | 275 |
Высота, мм | 370 |
Глубина, мм | 140 |
Материал | Пластик |
Индикация | Световая |
Напряжение питания | 220 В / 380 В |
Потребляемый ток, макс. | 15.5 А |
Вес, кг | 5 |
Рабочая температура | от 0°C до +40°C |
Рабочая влажность | 20% - 90% без конденсации |
Класс защиты (IP) | IP54 |
Сертификаты | ГОСТ Р 53325-2012 |
Гарантия | 1 год |
Страна производства | Россия |
