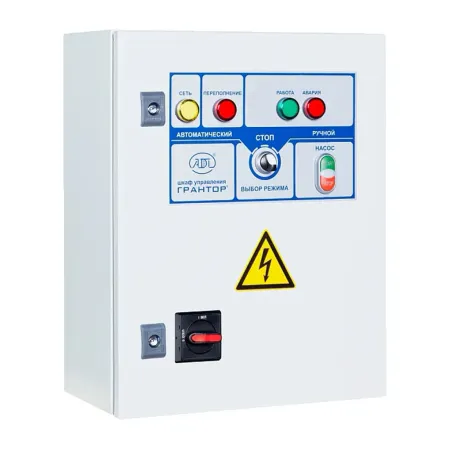

Шкаф управления по уровню Грантор АЭП40-022-54КП-11У для КНС (3х380) 1 насос, плавный пуск Emotron TSA, 1 ввод питания (EA08A387210)
Шкаф управления по уровню АЭП40-022-54КП-11У предназначен для автоматизации работы одного дренажного или канализационного насоса в системах КНС, ливневых и дренажных станциях, технологических приямках и резервуарах. Управление насосом осуществляется по сигналам поплавковых или электродных датчиков уровня, что позволяет организовать работу в режимах «Дренаж» и «Наполнение» с поддержанием требуемого уровня жидкости и выдачей аварийного сигнала «Переполнение».
Исполнение «КП» оснащено промышленным устройством плавного пуска Emotron TSA, применяемым для модификаций повышенной мощности, включая АЭП40-022-54КП-11У. Плавный разгон с ограничением пускового тока снижает динамические и гидравлические удары, уменьшает износ насосного оборудования, предотвращает перегрев обмоток и продлевает срок службы электродвигателя, особенно в системах с частыми пусками.
Схема питания реализована от одного трехфазного ввода 3×380 В и включает комплект аппаратных защит: автоматический выключатель с тепловой и токовой уставками, защиту от короткого замыкания, от длительной перегрузки по току, от перегрева двигателя (при подключении термоконтактов), от пропадания и неправильной последовательности фаз. При подключении датчика влажности масляной камеры обеспечивается защита насоса от работы при нарушении герметичности, а алгоритм пробных пусков предотвращает заклинивание при длительных простоях.
Шкафы АЭП40-…-54КП-11У используются на объектах, где требуется один насос с плавным пуском и расширенным набором защит: в локальных КНС зданий и сооружений, на промышленных и коммунальных объектах, в дренажных и ливневых системах, а также в технологических резервуарах. Релейная логика исключает необходимость программирования и обеспечивает устойчивую работу в тяжелых условиях эксплуатации.
Особенности
- Плавный пуск электродвигателя на базе Emotron TSA
- Управление одним насосом по сигналам поплавковых или электродных датчиков уровня
- Работа в режимах «Дренаж» и «Наполнение» с формированием сигнала «Переполнение»
- Комплекс аппаратных защит сети и электродвигателя
- Возможность подключения термоконтактов и датчика влажности масляной камеры
- Световая индикация основных состояний насоса и уровня
- Дискретные выходы для передачи сигналов в систему диспетчеризации
- Надежная релейная логика, не требующая программирования
Шкаф управления обеспечивает:
- Комплексную защиту питающих цепей и электродвигателей
- Выбор режимов управления: автоматический или ручной
- Автоматическое управление электродвигателями по сигналам от поплавковых выключателей, аналоговому датчику, по сигналам от реле давления и реле защиты от "сухого" хода или по иным внешним сигналам управления
- Автоматическое отключение электродвигателей при наличии сигнала внешней ошибки (тепловое реле или иной релейный контакт) и автоматическое включение при ее отсутствии
- Автоматическое отключение электродвигателей при коротком замыкании или срабатывании реле перегрузки
- Автоматическое взаимное резервирование электродвигателей
- Возможность выбора количества основных/резервных насосов с помощью настроек логического модуля внутри шкафа
- Периодическую смену функций электродвигателей через заданные интервалы времени работы с целью выравнивания ресурса
- Пробный пуск каждого насоса при простое для защиты от заклинивания
- Защиту корпуса IP65
Преимущества
- Снижение пусковых токов и механических нагрузок благодаря плавному пуску Emotron TSA
- Увеличенный ресурс электродвигателя и насосного агрегата
- Повышенная надежность работы за счет полного комплекса защит
- Совместимость с поплавковыми и электродными системами контроля уровня
- Возможность передачи основных сигналов в систему диспетчеризации
- Отсутствие необходимости в программируемых контроллерах
Недостатки
- Стоимость выше по сравнению с шкафами прямого пуска без плавного разгона
- Отсутствие регулирования частоты вращения насоса
- Обслуживание и настройка пускателя Emotron TSA требуют квалификации
Технические характеристики:
- Питание: 3×380 В, 50 Гц
- Количество подключаемых насосов: 1
- Количество вводов питания: 1
- Мощность, кВт: 22 (в модификациях до 55 кВт) на каждый двигатель
- Номинальный ток, А: 7–22 (в модификациях до 100 А)
- Тип пуска: Плавный, на базе Emotron TSA
- Тип управления: По уровню, в режимах «Дренаж» и «Наполнение»
- Внешние подключения: 3 поплавка (4 электрода*); термоконтакты; датчик влажности; реле сухого хода
- Выходные сигналы: «Авария» насоса; «Переполнение»
- Индикация: «Сеть»; «Работа»; «Авария»; «Переполнение»
- Защиты: От короткого замыкания; от тепловой перегрузки по току; от перегрева двигателя (при подключении термоконтактов); от пропадания и неправильной последовательности фаз; от заклинивания; от попадания жидкости в масляную камеру (при подключении датчика влажности)
- Температура окружающей среды: 0…+40 °C
- Температура хранения и транспортировки: –25…+55 °C
- Относительная влажность: 20–90 % (без конденсата)
- Климатическое исполнение: УХЛ4 по ГОСТ 15150-69
- Степень защиты: IP54
- Сертификация: Соответствие требованиям ТР ЕАЭС 004/2011 и ТР ЕАЭС 020/2011
- Нормативные документы: ГОСТ Р 51317 (ЭМС); ГОСТ 14254-2015 (степень защиты IP)
- Корпус шкафа: Металл
- Габаритные размеры, мм (В×Ш×Г): 700×500×250
- Способ монтажа: Вертикальный настенный
- Ввод кабелей: Нижний
- Гарантия: 1 год
- Страна производства: Россия
Модификации шкафов управления для дренажных, канализационных насосов и систем наполнения (3 х 380 В), 1 насос, плавный пуск Emotron TSA, один ввод питания
* Цены на различные модификации шкафов уточняйте у менеджера.- АЭП40-022-54КП-11У - 11 кВт / 7 - 22 А / 700х500х250 мм (EA08A387210)
- АЭП40-030-54КП-11У - 15 кВт / 20 - 30 А / 700х500х250 мм (EA08A387211)
- АЭП40-036-54КП-11У - 18,5 кВт / 30 - 36 А / 700х500х250 мм (EA08A387212)
- АЭП40-042-54КП-11У - 22 кВт / 36 - 42 А / 700х500х250 мм (EA08A387213)
- АЭП40-056-54КП-11У - 30 кВт / 42 - 56 А / 800х600х300 мм (EA08A387214)
- АЭП40-070-54КП-11У - 37 кВт / 56 - 70 А / 800х600х300 мм (EA08A387215)
- АЭП40-085-54КП-11У - 45 кВт / 70 - 85 А / 800х600х300 мм (EA08A387216)
- АЭП40-100-54КП-11У - 55 кВт / 85 - 100 А / 800х600х300 мм (EA08A387217)
Бренд | Грантор |
Исполнение | Для помещений |
Мощность управляемого двигателя, кВт | 11 |
Тип монтажа | Настенный |
Ширина, мм | 500 |
Высота, мм | 700 |
Глубина, мм | 250 |
Материал | Металл |
Индикация | Световая |
Напряжение питания | 380 В |
Потребляемый ток, макс. | 22 А |
Рабочая температура | от +1°C до +40°C |
Рабочая влажность | 20% - 90% без конденсации |
Класс защиты (IP) | IP54 |
Гарантия | 1 год |
Страна производства | Россия |
