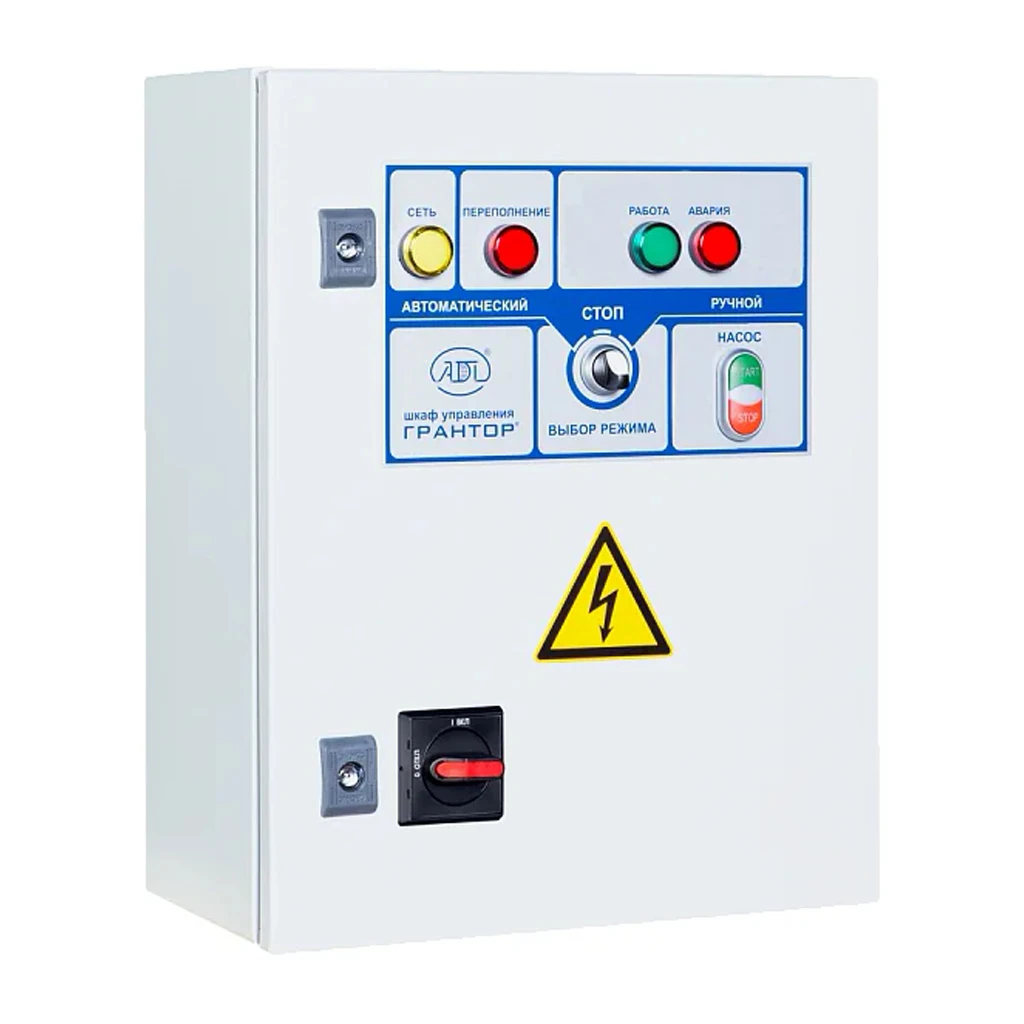

Шкаф управления по уровню Грантор АЭП40-022-54КП-22УБ для КНС (3х380) 2 насоса, плавный пуск Emotron TSA, 2 ввода питания с АВР (EA08B387226)
Шкаф управления по уровню АЭП40-022-54КП-22УБ предназначен для автоматизации работы двух насосов с асинхронными электродвигателями 3×380 В, применяемых в системах дренажа, ливневой канализации, локальных и промышленных КНС, станциях перекачки и инженерных системах водоотведения. Управление выполняется по сигналам поплавковых или электродных датчиков уровня, обеспечивая включение и отключение насосов в режимах «Дренаж» и «Наполнение». Шкафы группы АЭП40-…-54КП-22УБ рассчитаны на насосы мощностью от 0,25 до 55 кВт и номинальными токами от 0,4 до 100 А.
Исполнение с индексом «КП» предусматривает плавный пуск электродвигателей. В модификации АЭП40-022-54КП-22УБ применяется промышленный мягкий пускатель Emotron TSA, рассчитанный на мощность 22 кВт. Плавный разгон снижает кратность пускового тока до 2–3 от номинального, уменьшает механические нагрузки на насос, предотвращает гидроудары в трубопроводе, снижает нагрузку на кабельные линии и увеличивает срок службы электродвигателя за счёт отсутствия пиковых перегревов обмоток.
Исполнение «УБ» оснащено двумя вводами питания с автоматическим вводом резерва. Логика АВР обеспечивает автоматическое переключение на резервный ввод при пропадании напряжения, обрыве фаз, некорректной последовательности фаз или недопустимом перекосе. При восстановлении параметров сети основной ввод становится приоритетным. Выбор приоритетного ввода производится с лицевой панели.
Шкаф обеспечивает автоматическое чередование насосов, назначение рабочих и резервных агрегатов, периодическую смену их ролей и аварийное включение второго насоса при достижении верхнего уровня. Поддерживаются термоконтакты двигателя, реле защиты от сухого хода и датчик влажности масляной камеры. Сигналы «Работа», «Авария» и «Переполнение» передаются в системы АСУ и диспетчеризации.
Шкафы серии АЭП40-022-54КП-22УБ применяются на объектах, где необходим плавный запуск оборудования и повышенная надёжность питания: КНС, ливнёвых насосных станциях, технологических приямках, станциях подъёма, очистных сооружениях и инженерных сетях с большим количеством пусков и высокими гидравлическими нагрузками.
Особенности
- Плавный пуск электродвигателей с применением Emotron TSA
- Два ввода питания с автоматическим вводом резерва
- Поддержка режимов «Дренаж» и «Наполнение» с управлением по уровню
- Чередование насосов, аварийное включение резервного и смена ролей
- Поддержка поплавковых и электродных датчиков
- Подключение термоконтактов двигателя, датчика влажности масляной камеры и реле сухого хода
- Формирование сигналов «Работа», «Авария» и «Переполнение»
- Аппаратная релейная логика без использования ПЛК
Шкаф управления обеспечивает:
- Комплексную защиту питающих цепей и электродвигателей
- Выбор режимов управления: автоматический или ручной
- Автоматическое управление электродвигателями по сигналам от поплавковых выключателей, аналоговому датчику, по сигналам от реле давления и реле защиты от "сухого" хода или по иным внешним сигналам управления
- Автоматическое отключение электродвигателей при наличии сигнала внешней ошибки (тепловое реле или иной релейный контакт) и автоматическое включение при ее отсутствии
- Автоматическое отключение электродвигателей при коротком замыкании или срабатывании реле перегрузки
- Автоматическое взаимное резервирование электродвигателей
- Возможность выбора количества основных/резервных насосов с помощью настроек логического модуля внутри шкафа
- Периодическую смену функций электродвигателей через заданные интервалы времени работы с целью выравнивания ресурса
- Пробный пуск каждого насоса при простое для защиты от заклинивания
- Защиту корпуса IP65
Преимущества
- Снижение пусковых токов и нагрузки на электросеть благодаря плавному пуску
- Защита трубопровода от гидроударов и снижение ударных нагрузок на арматуру
- Увеличение срока службы двигателя за счёт исключения тепловых перегрузок
- Высокая надёжность питания благодаря АВР с двумя вводами
- Гибкое назначение рабочих и резервных насосов
- Устойчивость к помехам благодаря аппаратной релейной логике
- Совместимость с системами АСУ и диспетчеризации
Недостатки
- Стоимость выше, чем у шкафов прямого пуска
- Отсутствие частотного регулирования скорости
- Требуется квалификация для обслуживания Emotron TSA
Технические характеристики:
- Питание: 3×380 В, 50 Гц
- Количество подключаемых насосов: 2
- Количество вводов питания: 2 (с автоматическим вводом резерва)
- Мощность, кВт: 11 (в модификациях до 55 кВт) на каждый двигатель
- Номинальный ток, А: 7 - 22 (в модификациях до 100 А)
- Тип пуска: плавный, на базе Emotron TSA
- Тип электродвигателей: асинхронные с короткозамкнутым ротором
- Тип управления: по уровню, в режимах «Дренаж» и «Наполнение»
- Внешние подключения: 4 поплавка (5 электродов*); термоконтакты; датчик влажности; реле сухого хода
- Выходные сигналы (диспетчеризация): «Авария» каждого насоса; «Переполнение»
- Индикация: «Сеть»; «Работа»; «Авария»; «Переполнение»; «Ввод 1»; «Ввод 2»
- Защиты: от короткого замыкания; от тепловой перегрузки; от перегрева двигателя; от пропадания, перекоса или неправильной последовательности фаз; от попадания жидкости в масляную камеру; от заклинивания насоса
- Температура окружающей среды: 0…+40 °C
- Температура хранения и транспортировки: –25…+55 °C
- Относительная влажность: 20–90 % (без конденсата)
- Климатическое исполнение: УХЛ4 по ГОСТ 15150-69
- Степень защиты: IP54
- Сертификация: соответствует требованиям ТР ЕАЭС 004/2011 и ТР ЕАЭС 020/2011
- Нормативные документы: изготовлено по ГОСТ Р 51317 (ЭМС); степень защиты по ГОСТ 14254-2015
- Корпус шкафа: металл
- Габаритные размеры, мм (В×Ш×Г): 1000×800×400 (размеры изменяются в зависимости от модификации)
- Способ монтажа: вертикальный настенный
- Ввод кабелей: нижний
- Гарантия: 1 год
- Страна производства: Россия
Модификации шкафов управления для дренажных, канализационных насосов и систем наполнения (3 х 380 В), 2 насоса, плавный пуск Grancontrol 3V40, 2 ввода питания с АВР
* Цены на различные модификации шкафов уточняйте у менеджера.- АЭП40-022-54КП-22УБ - 11 кВт / 7 - 22 А / 1000х600х400 мм (EA08B387226)
- АЭП40-030-54КП-22УБ - 15 кВт / 20 - 30 А / 1000х800х400 мм (EA08B387227)
- АЭП40-036-54КП-22УБ - 18,5 кВт / 30 - 36 А / 1000х600х400 мм (EA08B387228)
- АЭП40-042-54КП-22УБ - 22 кВт / 36 - 42 А / 1000х800х400 мм (EA08B387229)
- АЭП40-056-54КП-22УБ - 30 кВт / 42 - 56 А / 1200х800х400 мм (EA08B387230)
- АЭП40-070-54КП-22УБ - 37 кВт / 56 - 70 А / 1200х800х400 мм (EA08B387231)
- АЭП40-085-54КП-22УБ - 45 кВт / 70 - 85 А / 1200х800х400 мм (EA08B387232)
- АЭП40-100-54КП-22УБ - 55 кВт / 85 - 100 А / 1200х800х400 мм (EA08B387233)
Бренд | Грантор |
Исполнение | Для помещений |
Мощность управляемого двигателя, кВт | 11 |
Тип монтажа | Настенный |
Ширина, мм | 600 |
Высота, мм | 1000 |
Глубина, мм | 400 |
Материал | Металл |
Индикация | Световая |
Напряжение питания | 380 В |
Потребляемый ток, макс. | 22 А |
Рабочая температура | от +1°C до +40°C |
Рабочая влажность | 20% - 90% без конденсации |
Класс защиты (IP) | IP54 |
Гарантия | 1 год |
Страна производства | Россия |
