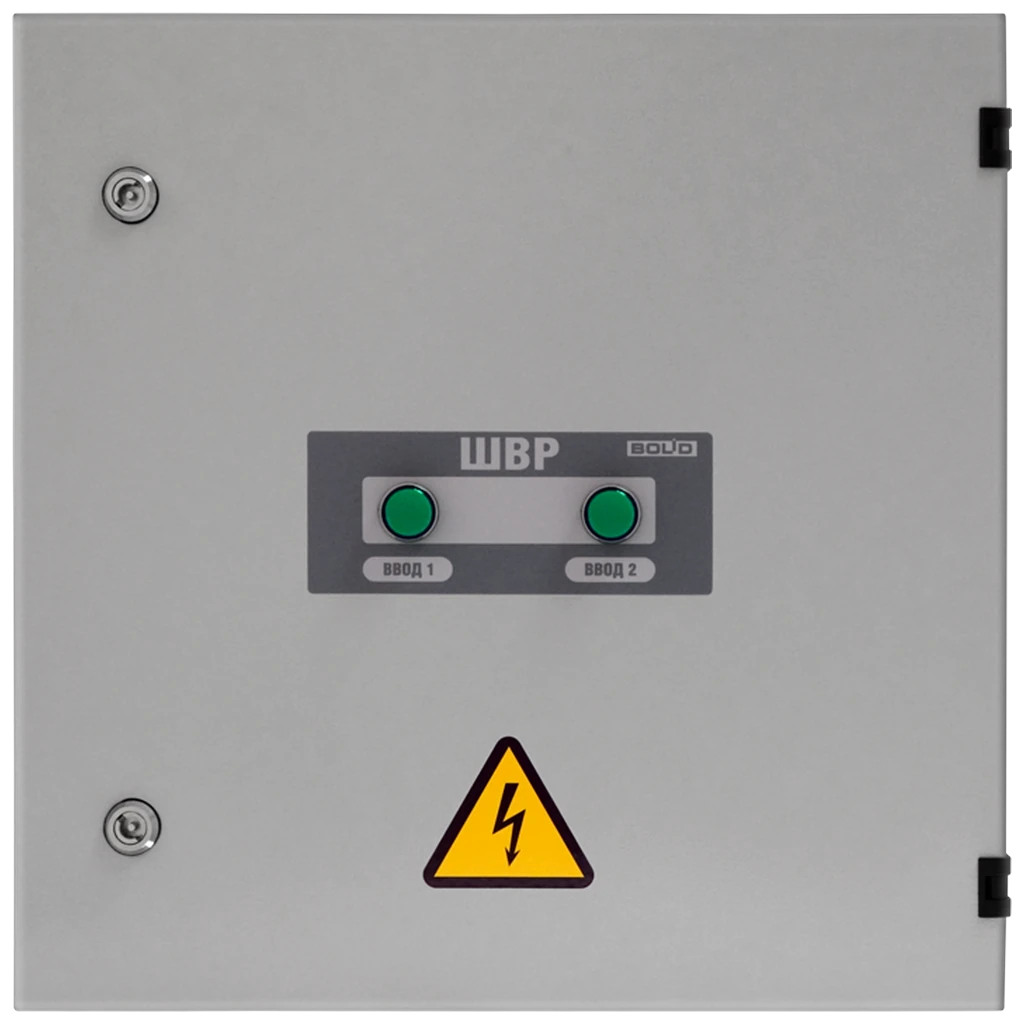

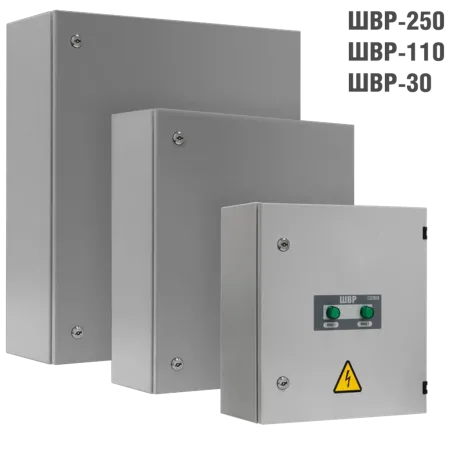

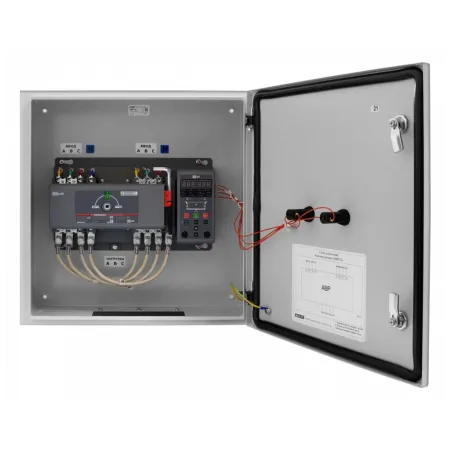

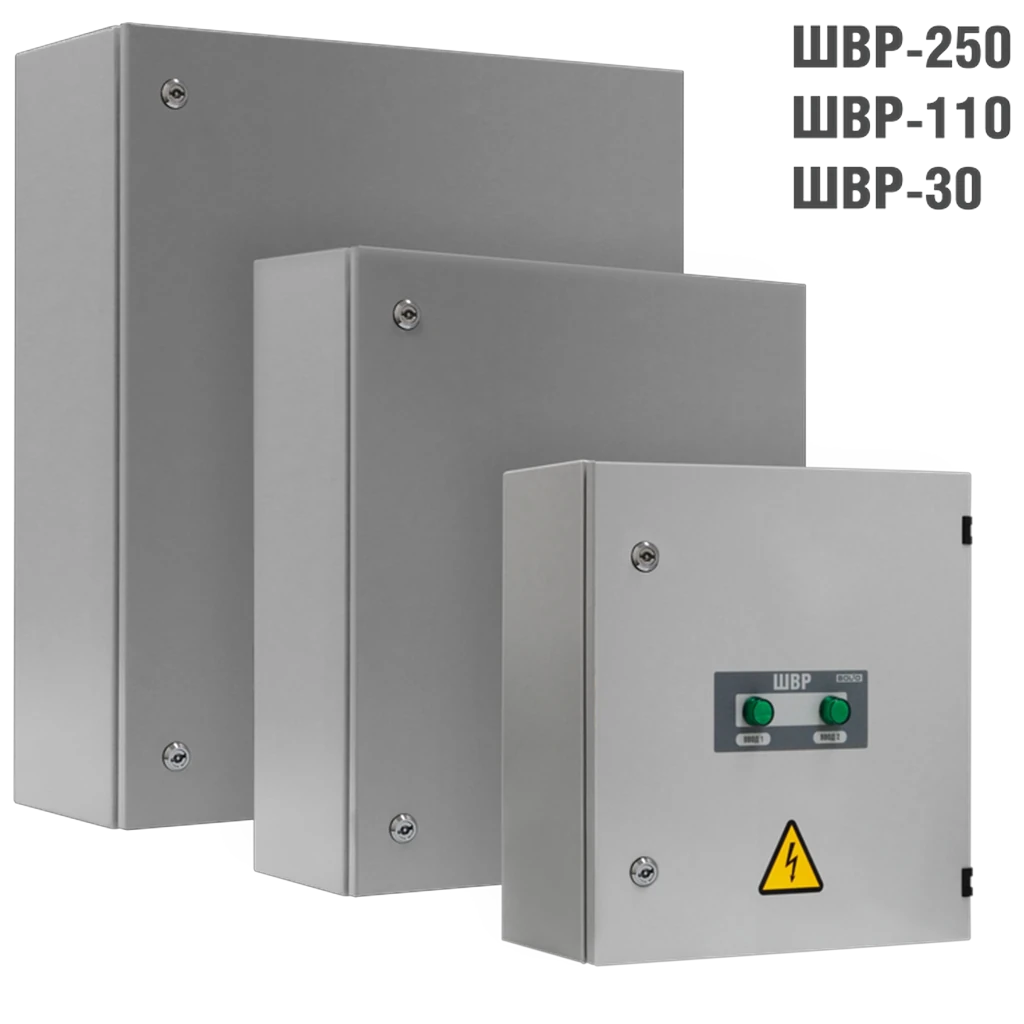

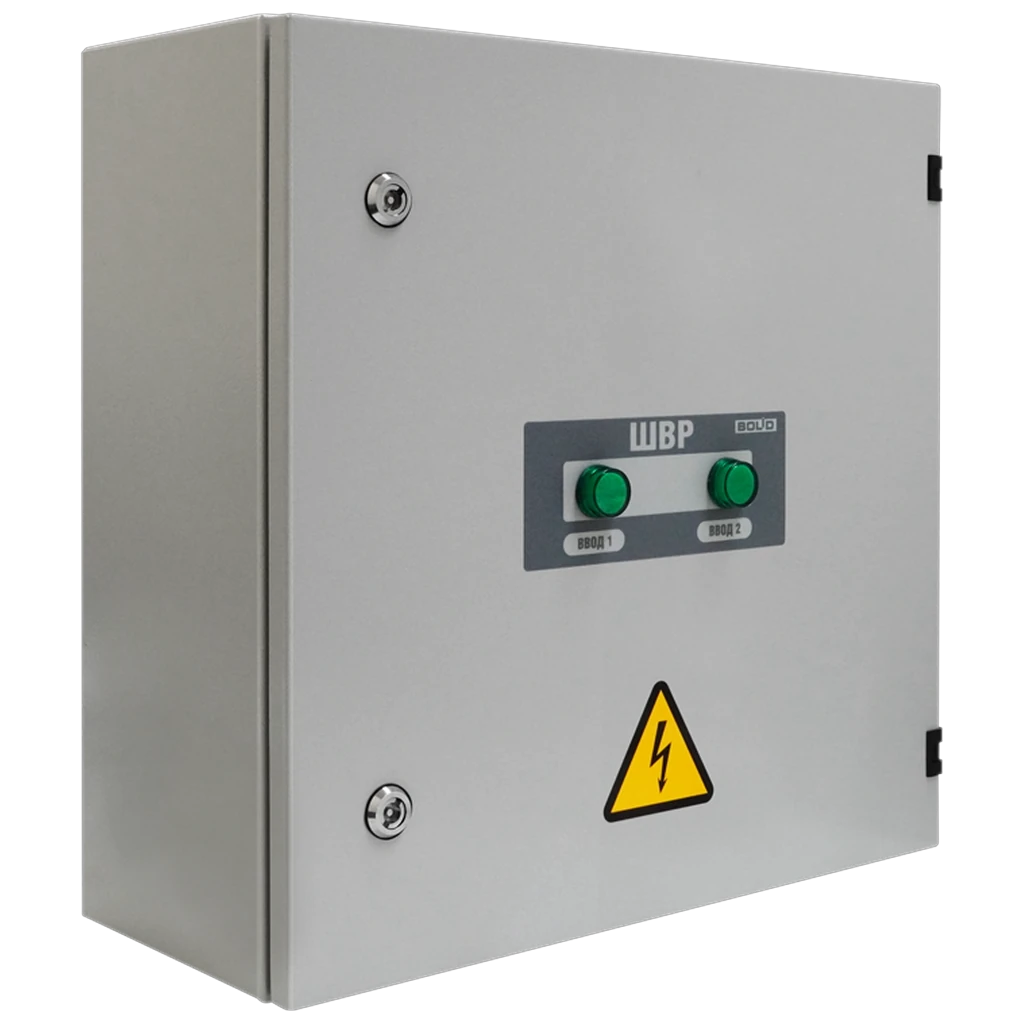

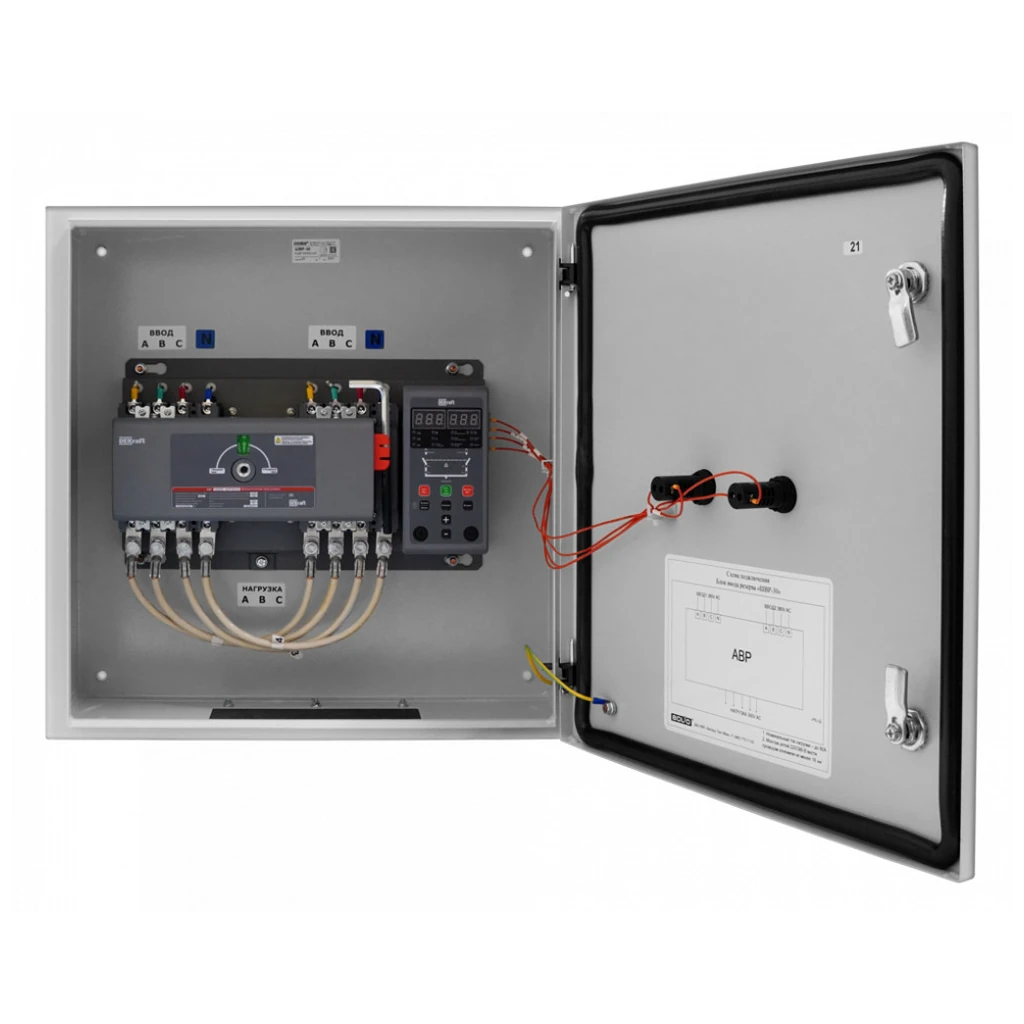

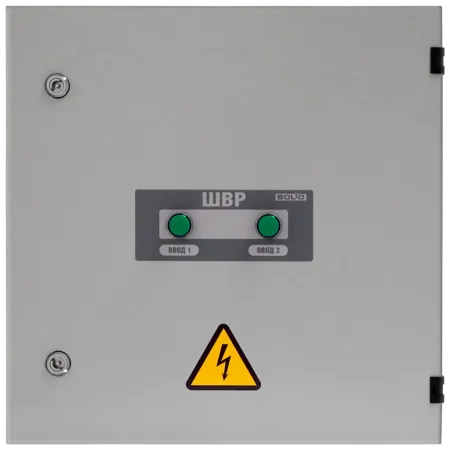

Шкаф ввода резерва ШВР-30 для переключения с током нагрузки до 65 А
Шкаф ввода резерва ШВР-30 – это компактное устройство для автоматического переключения питания с основного ввода трехфазной сети на резервный и обратно. Он предназначен для обеспечения надежного электроснабжения систем пожарной автоматики, инженерных комплексов и ответственных потребителей. Благодаря встроенным функциям контроля чередования фаз, наличия напряжения и автоматического возобновления питания после восстановления параметров сети, ШВР-30 является важным элементом при построении систем электроснабжения по 1-й категории надежности.
Модель ШВР-30 отличается малыми габаритами и потребляемой мощностью, что делает её удобным решением для объектов с ограниченным пространством и невысокими нагрузками. Прибор обеспечивает визуальное отображение состояния вводов, возможность настройки режимов работы АВР (автоматический, полуавтоматический, с самовозвратом или без) и подключение генератора с его автоматическим запуском при отсутствии напряжения. Электрическая и механическая блокировка исключает одновременное включение вводов и обеспечивает безопасность эксплуатации.
Шкаф ШВР-30 применяется как в составе систем пожаротушения, так и в промышленных и гражданских объектах для надежного электроснабжения потребителей 1-й и 2-й категорий. Высокая степень защиты IP54 и срок службы до 10 лет позволяют использовать устройство в сложных условиях эксплуатации. Благодаря настенному монтажу и продуманной конструкции, ШВР-30 прост в установке и обслуживании.
Особенности
- Автоматическое переключение питания с основного на резервный ввод
- Контроль чередования фаз и наличие напряжения на вводах
- Электрическая и механическая блокировка между вводами
- Автоматический запуск генератора при отсутствии напряжения
- Настройка режимов работы АВР и интервала включения вводов
- Обеспечение питания по 1 категории надежности электроснабжения
- Удобная световая индикация состояния вводов
- Возможность работы как самостоятельного НКУ
- Соответствие Федеральному закону №123-ФЗ
Функциональность
- Контроль чередования фаз
- Визуальное отображение работы вводов
- Автоматическое возобновление питания нагрузки от основного ввода после возврата напряжения в допустимые пределы
- Автоматическое переключение с основного ввода на резервный
- Защита от сверхтоков
- Контроль наличия напряжения на вводах с возможностью передачи сигнала о неисправности вводов в прибор приемно-контрольный и управления пожарный
- Отображение параметров сети
- Настройка режимов работы АВР: неавтоматический, автоматический (с самовозвратом и без)
- Возможность подключения генератора и его автоматический запуск при пропадании напряжения на основном источнике питания
- Удаленное отключение и переключение устройства по сигналу
- Электрическая и механическая блокировка между двумя вводами
- Возможность настройки интервала включения вводов
- Могут выступать в роли самостоятельного НКУ при отсутствии на объектах ПЭСПЗ согласно СП 6.13130
- Соответствует Техническому регламенту о требованиях пожарной безопасности (Федеральный закон №123-ФЗ от 22 июля 2008 г.)
- Предназначены для ввода трехфазного электропитания от двух независимых взаимно резервирующих источников до электроприемников, согласно требованиям ГОСТ Р 53325-2012 и СП6.13130-2013, когда требуется осуществлять питание по 1 категории надежности электроснабжения
- Помимо применения в системах пожаротушения, блоки «ШВР» могут использоваться в системах электроснабжения на предприятиях промышленного и гражданского строительства для обеспечения электроснабжения потребителей 1-й и 2-й категорий
Недостатки
- Ограниченный номинальный ток по сравнению со старшими моделями
- Не рекомендуется устанавливать без защиты от прямых осадков
Технические характеристики:
Общие параметры- Питание прибора: От двух источников трёхфазной сети переменного тока с номинальным значением (380+38-57) В и частотой (50 ± 1)Гц
- Напряжение источника питания, В переменного тока: 380
- Максимальный ток потребления от сети, мА, не более: 250
- Номинальный коммутируемый ток, А: 80
- Мощность управляемого двигателя (при 380В), кВт: от 1 до 30
- Готовность к работе после включения питания: не более 1 с
- Время технической готовности блоков к работе, с: 5
- Количество контролируемых выходов с контролем (380В): 1
- Световая индикация: 2 одноцветных индикатора для отображения состояния вводов
- Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75: I
- Рабочий диапазон температур: от -30 до +50 °C
- Относительная влажность: до 98% при +25 °C
- Степень защиты корпуса: IP54
- Устойчивость к механическим воздействиям по ОСТ 25 1099-83: категория размещения 3
- Вибрационные нагрузки:
- диапазон частот, Гц: 1-35
- максимальное ускорение: 0,5 g - Климатическое исполнение по ОСТ 25 1099-83: О3
- По устойчивости к электромагнитным помехам блоки соответствует требованиям третьей степени жесткости
- Габаритные размеры, мм: 500×500×210
- Масса прибора, кг: 20
- Средний срок службы: 10 лет
- Тип монтажа: настенный навесной
Бренд | Болид |
Исполнение | Уличное |
Степень жесткости к электромагнитным помехам | 3 |
Мощность управляемого двигателя, кВт | 1 - 30 |
Коммутируемый ток, А | 80 |
Тип монтажа | Настенный |
Ширина, мм | 500 |
Высота, мм | 500 |
Глубина, мм | 210 |
Материал | Металл |
Индикация | Световая |
Напряжение питания | 380 В |
Потребляемый ток, макс. | 250 мА |
Вес, кг | 20 |
Рабочая температура | от -30°C до +50°C |
Класс защиты (IP) | IP54 |
Наработка на отказ, не менее | 80 000 часов |
Средний срок службы | Не менее 10 лет |
Гарантия | 18 мес. |
Страна производства | Россия |
