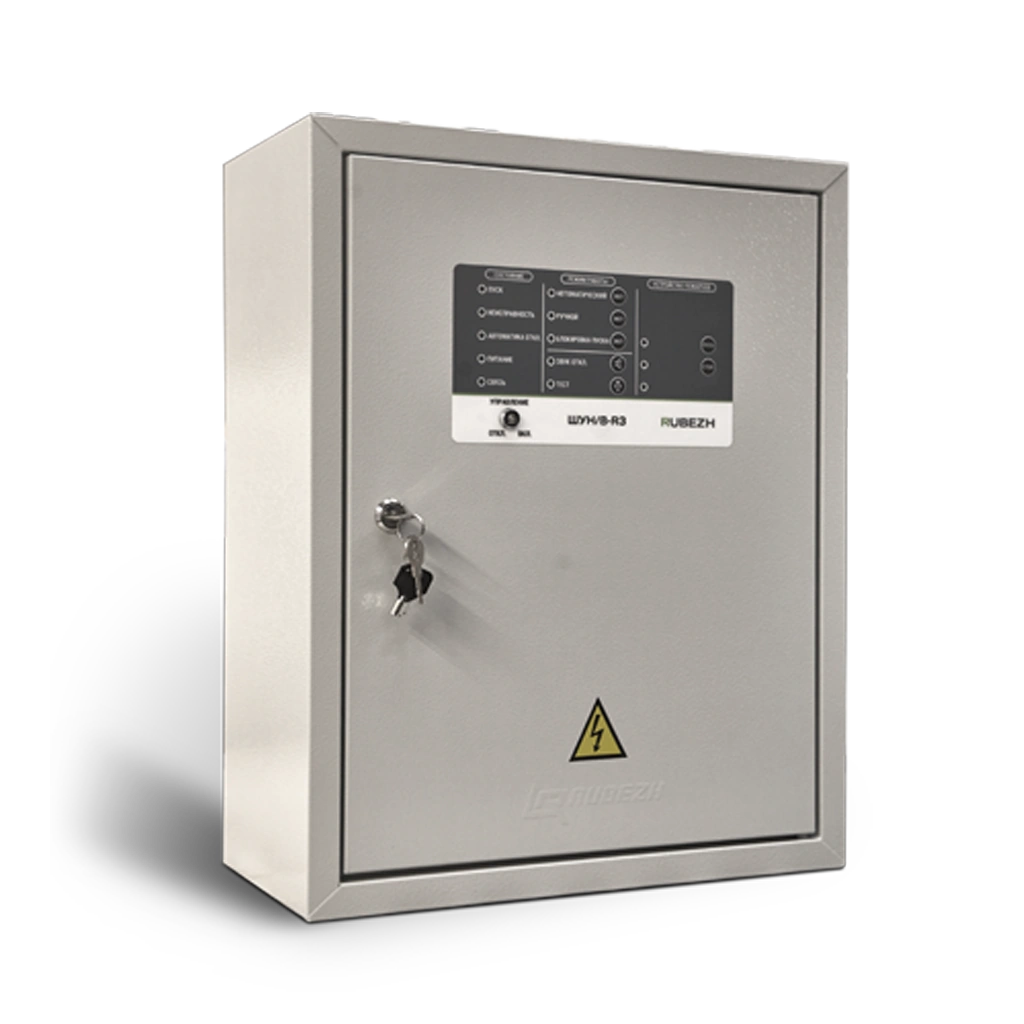

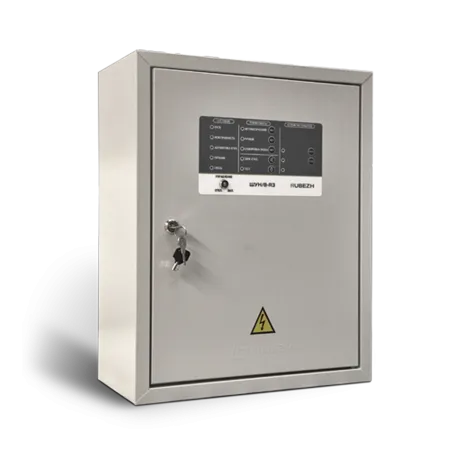

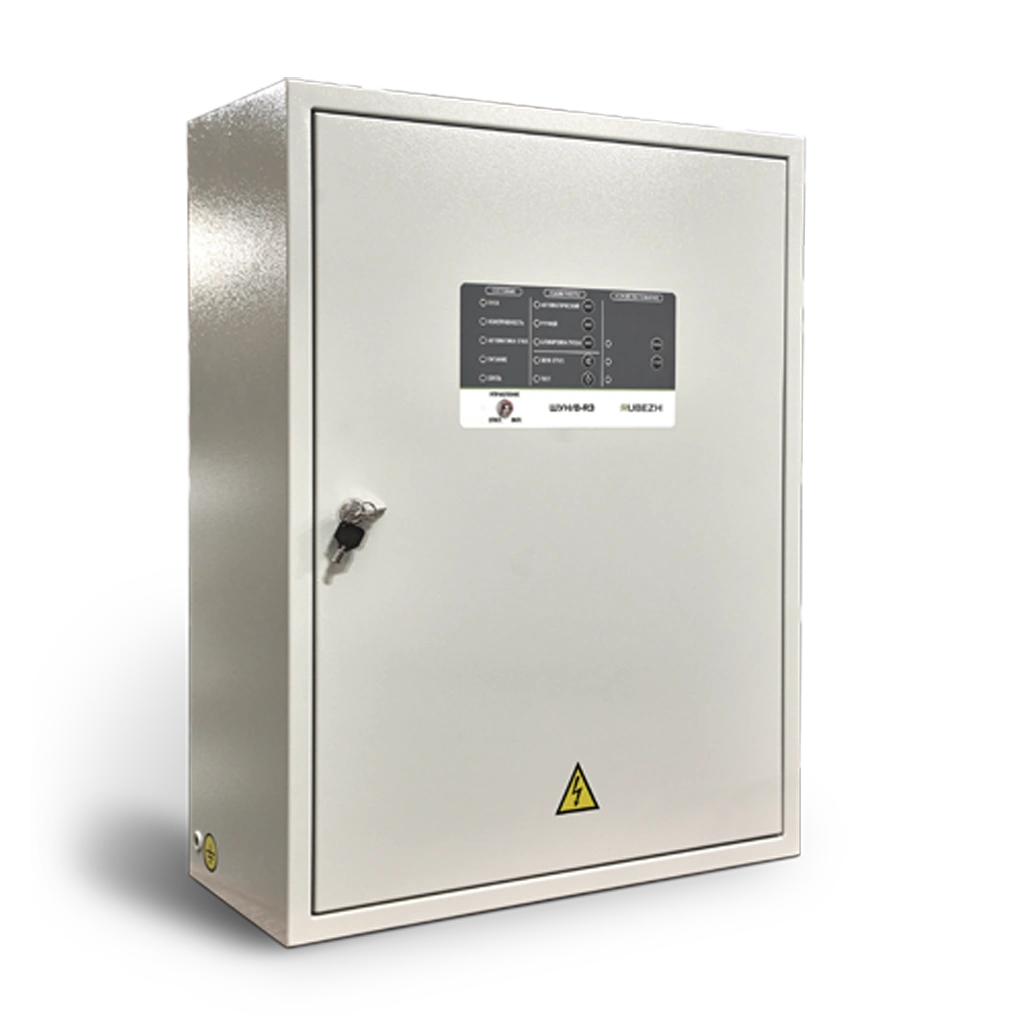

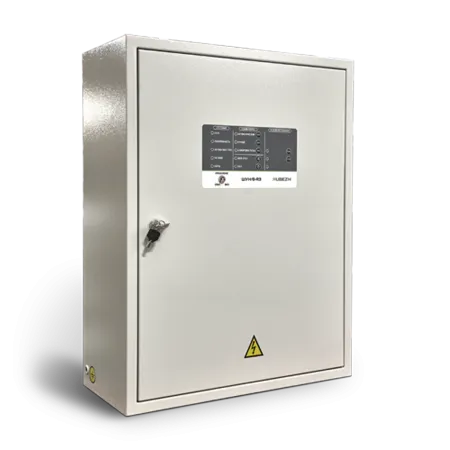

Шкаф управления насосом ШУН/В-R3
Шкаф управления насосом ШУН/В-R3 — пожарный шкаф управления, предназначенный для управления электродвигателями дренажного насоса, жокей-насоса, насоса пожаротушения и вентилятора приточно-вытяжной вентиляции или вентилятора дымоудаления в адресных системах противопожарной защиты «Рубеж». ШУН/В-R3 управляет электродвигателем через магнитный контактор: включение и отключение контактора возможно в автоматическом режиме по командным импульсам встроенного в шкаф контроллера (по сигналу с ППКПУ) и в ручном режиме — кнопками шкафа без участия контроллера. В системе устройство занимает 1 адрес, обеспечивая корректную адресацию и обмен данными по цифровой линии связи.
Диапазон поддерживаемых приводов охватывает трехфазные электродвигатели номинальной мощностью от 1,5 кВт до 250 кВт и однофазные электродвигатели номинальной мощностью от 1,5 кВт до 3 кВт, что позволяет применять шкаф как для основных пожарных насосов, так и для вспомогательных агрегатов (дренажный, жокей) и вентиляторов.

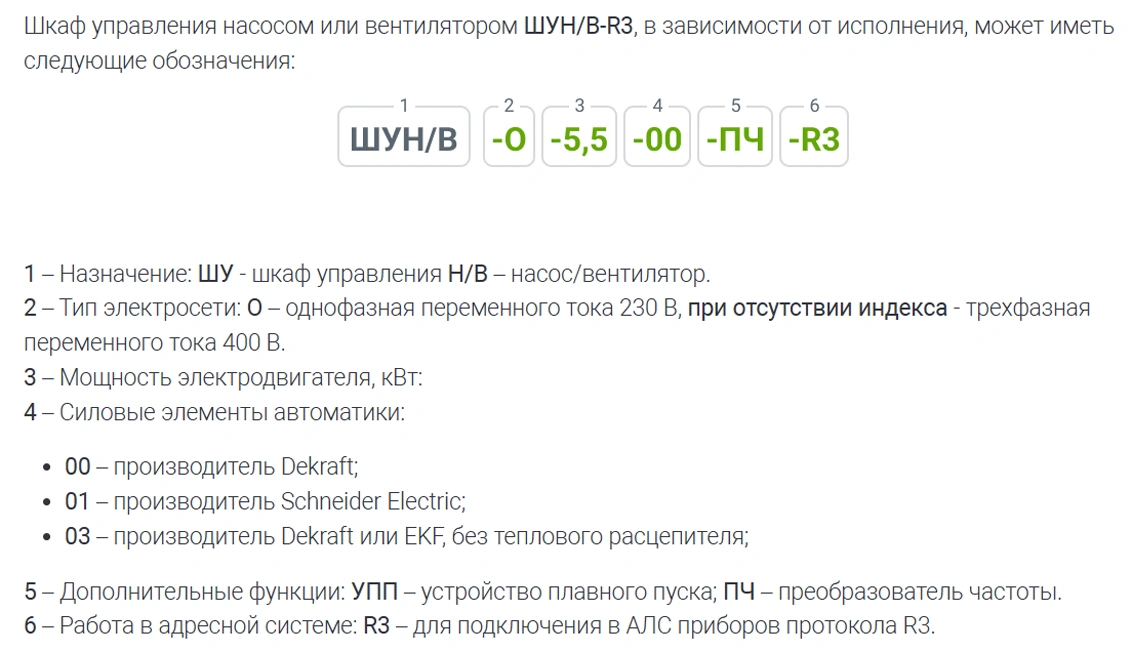

Шкафы ШУН/В-R3 выпускаются в различных исполнениях: в ШУ исполнения «-00» устанавливаются силовые элементы автоматики стандартного исполнения (рекомендуется для управления электродвигателями насосов в системах пожаротушения), в ШУ исполнения «-03» — автоматический выключатель без теплового расцепителя (рекомендуется для противодымной вентиляции). Также доступны исполнения с устройством плавного пуска (УПП) и частотным преобразователем (ПЧ), от которых зависит условное обозначение конкретной комплектации.
В зависимости от назначения ШУН/В-R3 может управлять работой пожарного насоса, дренажного насоса, жокей-насоса или вентилятора.
Особенности
- Адресная интеграция в системы «Рубеж»; в системе занимает 1 адрес.
- Управление через магнитный контактор: автоматический (ППКПУ → RS-R3) и ручной (кнопки на панели) режимы.
- Широкий диапазон поддерживаемых приводов: 3-фазные 1,5–250 кВт и 1-фазные 1,5–3 кВт.
- Готовые исполнения: «-00» для насосов пожаротушения, «-03» для противодымной вентиляции.
- Возможность комплектации УПП или ПЧ для оптимизации пуска и регулирования.
- Непрерывная диагностика: контроль питания, основных, входных и силовых цепей.
Преимущества
- Универсальность применения: пожарные, дренажные, жокей-насосы и вентиляторы.
- Гибкость конфигураций под задачу объекта и требования отрасли.
- Надежная работа за счет встроенного контроллера и адресной связи RS-R3 с ППКПУ.
- Повышенная отказоустойчивость благодаря контролю обрыва/КЗ входных цепей и силовой линии.
- Простое местное управление и четкое разделение режимов («Автоматический», «Ручной», «Отключен»).
ШУН/В-R3 может находиться в следующих режимах управления:
- «Автоматический», когда управление работой электродвигателя осуществляется по командам с ППКПУ.
- «Ручной», когда управление работой осуществляется с панели управления кнопками Пуск и Стоп.
- «Отключен», когда контактор обесточен и пуск электродвигателя невозможен.
ШУН/В-R3 реализует следующие функции:
- контроль наличия и параметров электропитания на вводе сети
- контроль исправности основных цепей электрической схемы прибора
- контроль исправности входных цепей от датчиков и электроконтактных манометров на обрыв и короткое замыкание
- контроль силовой цепи питания двигателя
- местное переключение режима управления электроприводом на один из 3-х режимов: «Автоматический» / «Ручной» / «Отключен»
- передачу в ППКПУ сигналов своего состояния по цифровой линии связи RS-R3
- управление подключенным электроприводом в соответствии с командами, получаемыми по цифровой линии связи RS-R3 от ППКПУ, по командам датчиков уровня или по командам местного управления
Технические характеристики:
- Тип электросети:
- О: однофазная переменного тока 230 В
- при отсутствии индекса: трехфазная переменного тока 400 В - Тип системы заземления: TN-C/ТN-S
- Собственная потребляемая мощность от сети, ВА, не более: 100
- Ток потребления от АЛС при напряжении в линии (24 – 36) В, не более 0,21 мА

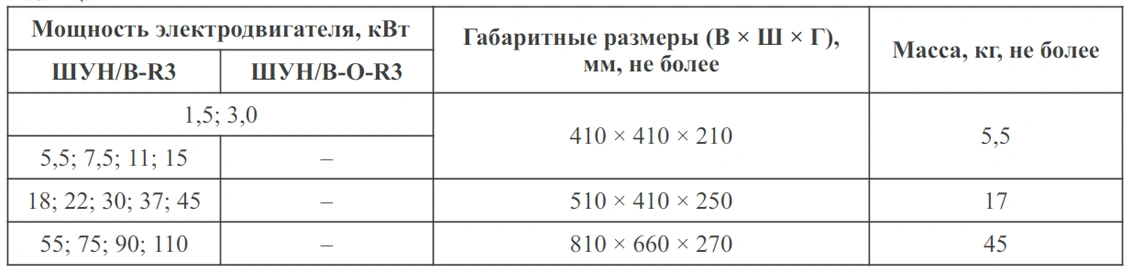

- Мощность подключаемого электродвигателя, кВт:
- ШУН/В-R3: 1,5 - 110,0
- ШУН/В-О-R3: 1,5 - 3,0
- Время готовности ШУ к работе после подачи напряжения питания: не более 5 с
- Время реакции на сигналы датчиков и встроенные органы управления ШУ в ручном режиме: не более 1 с
- Время реакции ШУ на обрыв или КЗ линий связи с датчиками: не более 1 с.
- Время реакции ШУ на сигнал от ППКОПУ в автоматическом и ручном режимах управления: не более 5 с
- По устойчивости к электромагнитным помехам ШУ соответствует требованиям 2 степени жесткости соответствующих стандартов, перечисленных в приложении Б ГОСТ Р 53325-2012
- В системе ШУ занимает один адрес.
- Работа в адресной системе: R3 – для подключения в АЛС приборов протокола R3.
- Режим работы: непрерывный
- Средняя наработка на отказ: не менее 60000 часов
- Среднее время восстановления: не более 6 часов
- Средний срок службы: не менее 10 лет
- Диапазон рабочих температур, °С: от -25 до +55
- Степень защиты оболочки: IP31 (IP54 по требованию заказчика)
- Относительная влажность воздуха: (93 ± 2) %, без образования конденсата
- Средний срок службы, лет: 10
Бренд | Рубеж |
Адресный | Да |
Исполнение | Для помещений |
Мощность управляемого двигателя, кВт | 1 - 110 |
Тип монтажа | Настенный |
Ширина, мм | 410 |
Высота, мм | 410 |
Глубина, мм | 210 |
Материал | Металл |
Напряжение питания | 230 В / 400 В |
Рабочая температура | от -25°C до +55°C |
Класс защиты (IP) | IP31 |
Наработка на отказ, не менее | 60 000 часов |
Средний срок службы | Не менее 10 лет |
Гарантия | 2 года |
Страна производства | Россия |
