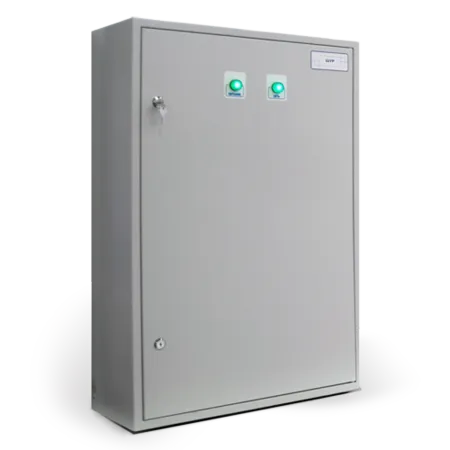

Шкаф управления резервным питанием ШУР-R3
Шкаф управления резервным питанием ШУР-R3 представляет собой надежное устройство для автоматического переключения электропитания между основным и резервным вводом в системах противопожарной защиты. Он обеспечивает бесперебойную работу оборудования в критических ситуациях, таких как пожаротушение или противодымная вентиляция. В основе конструкции применяются современные силовые модули и средства контроля, которые гарантируют высокую степень надежности и долговечности эксплуатации.
ШУР-R3 работает от двух независимых источников трехфазного переменного тока 400 В с частотой 50 Гц. При пропадании питания на основном вводе устройство автоматически переключает нагрузку на резервный источник и возвращает питание обратно после восстановления. Встроенные модули контроля фаз обеспечивают защиту от неправильного чередования, обрыва или «слипания» фаз, а также позволяют исключить повреждение оборудования при нестабильности электросети.

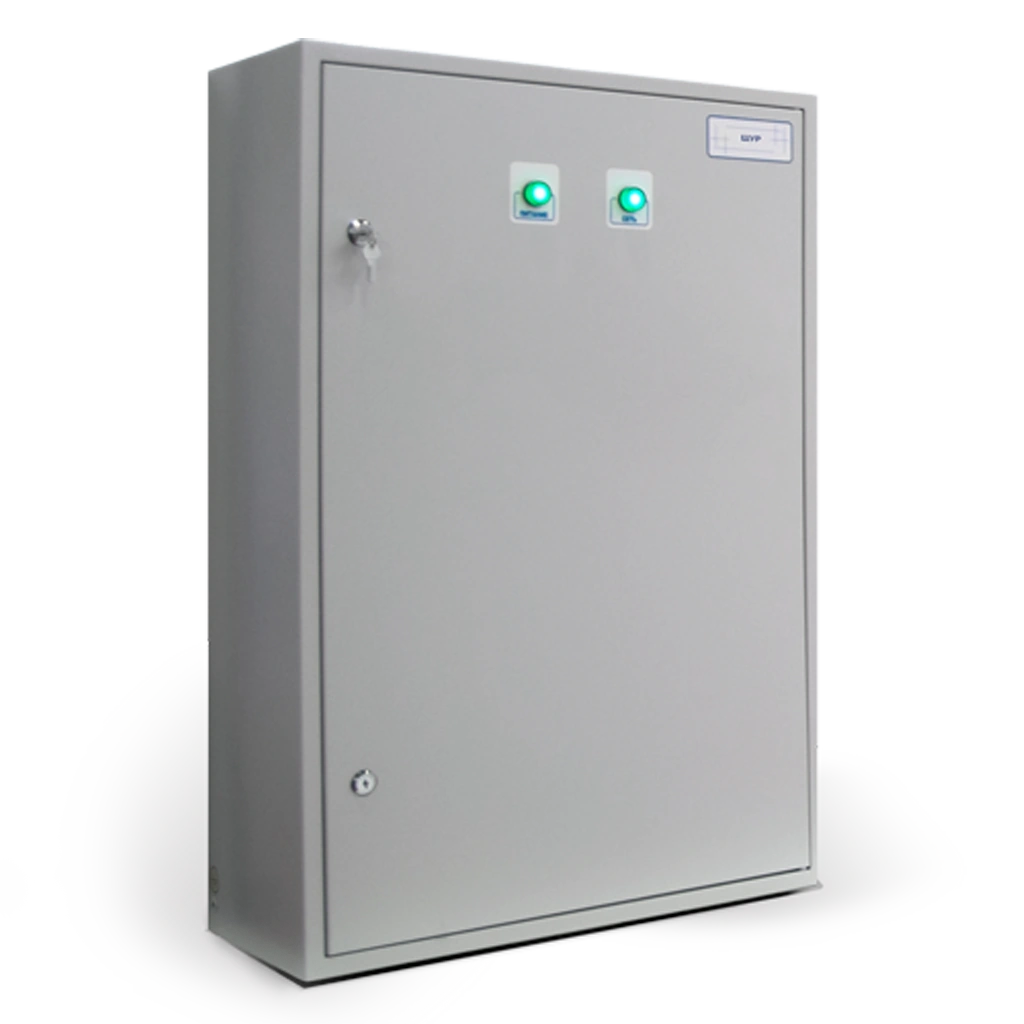

Корпус шкафа выполнен из металла с защитой IP31 (или IP54 по требованию заказчика), что обеспечивает защиту от воздействия окружающей среды. Система поддерживает световую индикацию состояния вводов и фиксирует события в адресной линии связи для последующей передачи в ППКОПУ «Рубеж-2ОП». Благодаря простоте монтажа и возможности работы при температурах от –25 до +55 °С, ШУР-R3 является универсальным решением для объектов различного масштаба и назначения.
Особенности
- Автоматическое переключение между вводами 1 и 2 с временем не более 250 мс
- Контроль чередования, обрыва и «слипания» фаз
- Световая индикация наличия питания на каждом вводе
- Передача событий по адресной линии связи в ППКОПУ
- Контроль открытия дверцы шкафа
- Адресуемость: занимает 4 адреса в системе
Преимущества
- Высокая надежность и средняя наработка на отказ не менее 30 000 часов
- Совместимость с другими шкафами управления серии R3

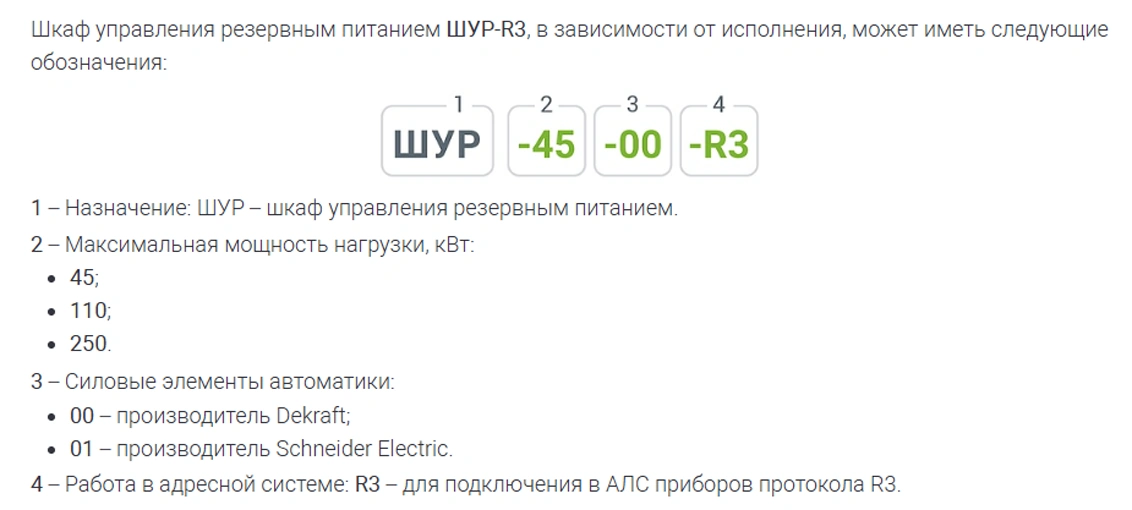

- Возможность выбора исполнений по мощности: 45, 110 или 250 кВт
- Защита от перегрузок с помощью автоматических выключателей
- Работа при температуре от –25 °С до +55 °С и влажности до 93 %
- Простота подключения к адресной системе и настройка через АМ
ШУР-R3 реализует следующие функции:
- Автоматическое переключение нагрузки на питание от ввода 2 при исчезновении (нарушении) питания на вводе 1 и обратное автоматическое переключение нагрузки на питание от ввода 1 при восстановлении питания на вводе 1;
- Управление выходными контакторами;
- Электрическую блокировку, предотвращающую одновременное включение выходных контакторов;
- Передачу на ППКОПУ информации о состоянии вводов питания и вскрытии дверцы шкафа.
Недостатки
- Не комплектуется датчиками температуры
- Для монтажа требуется квалифицированный персонал
- Габариты и масса возрастают с увеличением мощности
- Базовое исполнение корпуса IP31, IP54 только по требованию
Технические характеристики:
Основные параметры- ШУ рассчитан на работу при подводимом напряжении переменного тока (400–60 ) В в исполнении для трехфазной сети и 230 В при частоте (50 ± 1) Гц.
- Собственная потребляемая мощность: не более 300 Вт
- Время переключения с ввода 1 на ввод 2 (или с ввода 2 на ввод 1): не более 250 мс
- Время технической готовности к работе после включения питания: не более 1 с
- Контроль фаз: чередование, обрыв, «слипание»
- Световая индикация наличия питания
- Контроль открытия дверцы шкафа
- Мощность нагрузки 45 кВт: габариты 660 × 510 × 250 мм, масса 25 кг
- Мощность нагрузки 110 кВт: габариты 1210 × 760 × 360 мм, масса 75 кг
- Мощность нагрузки 250 кВт: габариты 1760 × 800 × 450 мм, масса 150 кг
- Температура эксплуатации: от –25 °С до +55 °С
- Относительная влажность: до 93 % без конденсации
- Степень защиты корпуса: IP31 (IP54 по требованию заказчика)
- Класс защиты от поражения током: 0I по ГОСТ 12.2.007.0-75
- Средняя наработка на отказ: не менее 30 000 часов
- Средний срок службы: 10 лет
- Гарантийный срок: 2 года
Бренд | Рубеж |
Адресный | Да |
Исполнение | Для помещений |
Мощность управляемого двигателя, кВт | 1.5 - 45 |
Тип монтажа | Настенный |
Ширина, мм | 510 |
Высота, мм | 660 |
Глубина, мм | 250 |
Материал | Металл |
Напряжение питания | 230 В / 400 В |
Вес, кг | 25 |
Рабочая температура | от -25°C до +55°C |
Рабочая влажность | не выше 93% |
Класс защиты (IP) | IP31 |
Наработка на отказ, не менее | 60 000 часов |
Средний срок службы | Не менее 10 лет |
Гарантия | 2 года |
Страна производства | Россия |
