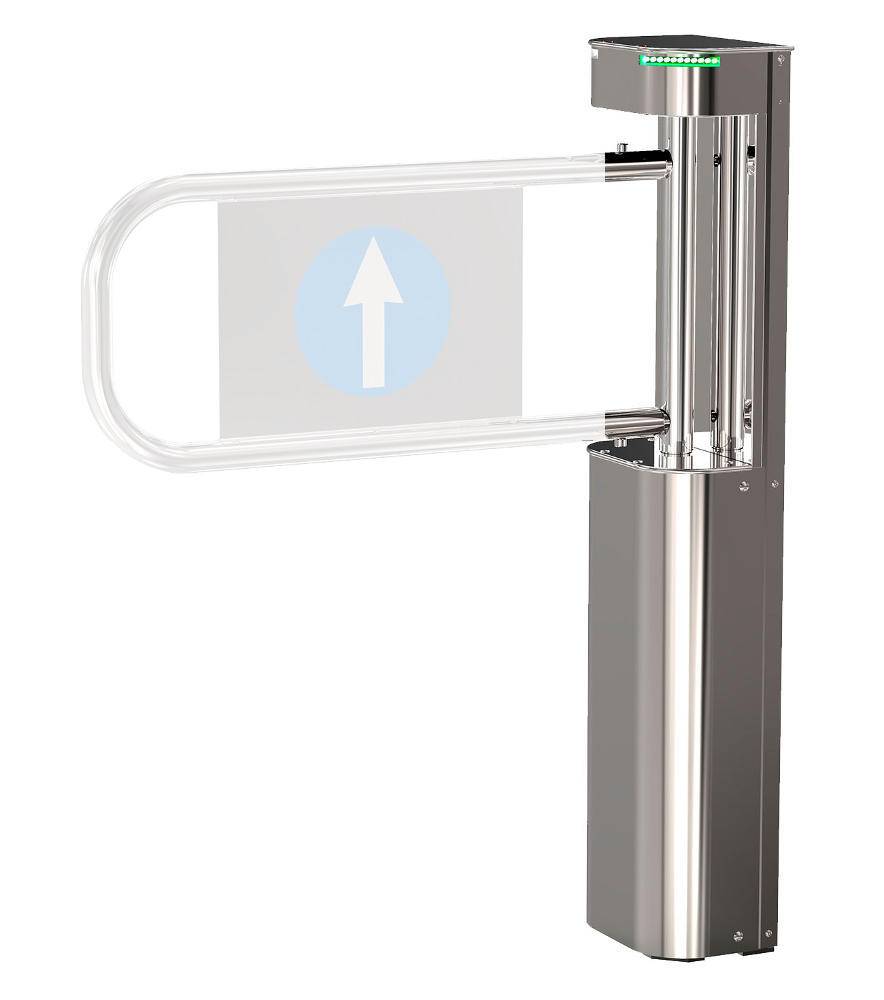

Калитка автоматическая двухсторонняя Ростов-Дон АК82М-01 НЕРЖ (без дуги) в Нижнем Новгороде

Калитки предназначены для организации входов на проходных предприятий и организаций, бизнес центрах, в банках, государственных учреждениях и т.п.
Дуга калитки автоматически открывается электроприводом по команде от СКУД или от пульта.

Калитки АК82М – двухсторонние, их дуги могут открываться в обе стороны – на вход и на выход. На пластиковой вставке двухсторонних калиток с обеих сторон изображены стрелки. При заказе односторонней калитки на вставке дуги с одной стороны изображен знак разрешения (стрелка), с другой стороны - знак запрета ("кирпич") прохода. Правосторонняя калитка открывается по часовой стрелке при виде сверху (стойка калитки при проходе остается справа), левосторонняя калитка открывается против часовой стрелки при виде сверху (стойка калитки при проходе остается слева),

Преимуществами калиток данной серии являются:
• Плавность и бесшумность работы
• Работа от бытовой сети 220В
• Калитка может работать как от пульта, так и от системы контроля доступа, при этом система контроля доступа может быть поставлена с калиткой как опция
• Корпус калитки из крашеной стали, преграждающие дуги - из нержавеющей стали (Нерж)
• Может комплектоваться ограждениями, выполненными с ней в едином дизайне
• Блокировка прохода с помощью электромагнитного стопора и подача тревожного звукового сигнала при попытке несанкционированного прохода
• Регулировка интервала времени задержки в открытом положении

Калитки модели АК82М-01 предназначены для эксплуатации внутри помещений в интервале температур от +1 до +50ºС. По условиям применения калитки соответствуют группе УХЛ 4.2 по ГОСТ 15150-69. По спецзаказу возможно изготовление калиток для эксплуатации вне помещений под навесом в интервале температур от -30 до +60ºС.

Характеристики:
• Напряжение питания переменного тока: 100-240В, 50Гц
• Мощность, Вт не более: 25
• Масса вместе с поворотной дугой, кг: 37
• Габаритные размеры калитки (без дуги), мм: 220х160х990
• Ширина перекрываемого прохода при дуге 660мм: 770
• Максимальная длина кабеля от калитки до ПДУ, м: 20 (стандартная 3м)

Устройство и принцип работы
Калитка состоит из стойки 1, в нижней части которой вмонтированы поворотный механизм с электрическим приводом, блока электронного управления, и дуги 2 для перекрытия прохода. На нижней стороне головной части стойки калитки находятся кнопки изменения времени задержки калитки в открытом положении и кнопка выключения питания электроники (при этом блок питания остается под напряжением). Поворотный механизм имеет предохранительное устройство (жидкостную муфту), обеспечивающее безопасную работу электрического привода и травмобезопасность калитки. Там же установлено демпфирующее гидравлическое устройство для мягкой доводки дуги в крайние положения. В верхней части стойки под крышкой 3 установлены датчики контроля положения дуги. В средней части установлен блок питания.



Работа калитки осуществляется следующим образом. Исходное положение калитки – закрыто. При получении команды на открытие с пульта дистанционного управления (ПДУ) включается электропривод, который поворачивает дугу на 90° в нужную сторону и калитка открывается, приглашая к проходу. Приоритетное закрытие калитки возможно по команде от ПДУ (если необходимо закрыть калитку до истечения времени выдержки в открытом состоянии) нажатием и отпусканием одной из крайних кнопок ПДУ (нажатие на среднюю кнопку ПДУ не приводит к закрытию калитки). После открытия дуга остается в этом положении в течение заданного интервала времени от 1 до 63 секунд (установка интервала времени задержки описана далее), после этого калитка закрывается. При использовании ПДУ для одиночного прохода необходимо нажать и отпустить левую либо правую (в зависимости от того в какую сторону надо открыть калитку) кнопку. Для группового прохода - левую либо правую, удерживая в нажатом положении среднюю кнопку ПДУ. Если в течение времени выдержки открытого состояния поступает команда с пульта на закрытие (нажатием левой или правой кнопки), калитка закрывается.
Если соответствующая команда на открытие поступает во время закрывания калитки, то включается реверс двигателя, обеспечивая открытие дуги из любого положения в заданном последней командой направлении, и отсчет времени задержки начинается снова.

При попытке несанкционированного прохода из исходного положения дуги срабатывает электромагнит, блокирующий дугу калитки в закрытом положении, при этом звучит тревожный звуковой сигнал. При возвращении дуги в положение «закрыто» электромагнит и звуковая сигнализация автоматически отключаются.
Калитка и ПДУ оснащены световой сигнализацией, показывающей режим работы калитки.
Калитки могут быть состыкованы с соответствующими ограждениями в различных вариациях, обеспечивая формирование необходимых заказчику зон прохода.

Регулировка интервала времени задержки в открытом положении производится с помощью двух кнопок, расположенных на нижней стороне головной части стойки калитки. Кнопка, обозначенная символом ‘-’, предназначена для уменьшения времени задержки, символом ‘+’ - соответственно, для увеличения. Однократное нажатие на любую из кнопок приводит к увеличению или уменьшению времени задержки на 1 секунду. Невозможно установить интервал времени менее 1 секунды и более 63 секунд.
Внимание! Регулировка времени задержки производится только при включенном питании и в закрытом положении дуги.

Требования безопасности
Калитка должна быть заземлена. Клемма заземления находится на нижнем основании. Доступ к клемме заземления закрыт передней декоративной крышкой.
При эксплуатации калиток необходимо соблюдать общие правила электробезопасности при пользовании электрическими приборами.
Запрещается эксплуатировать изделие при открытых крышках.
При выполнении монтажных, профилактических и ремонтных работ электрическое питание должно быть отключено перед открытием крышек.
Изготовитель не несет ответственности за ущерб и отказы, обусловленные невыполнением или ненадлежащим выполнением требований и указаний настоящего руководства и, соответственно, все претензии в этом случае отклоняются.

Подготовка к работе и порядок установки
Распакуйте калитку и проверьте комплектность.

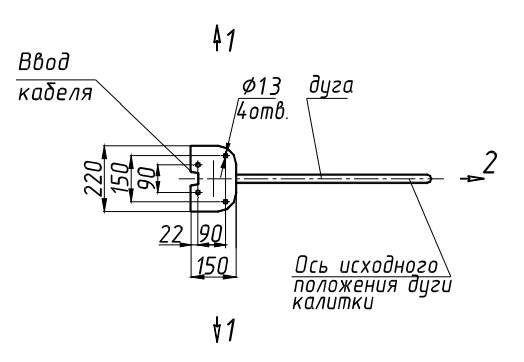

В соответствии с рисунком или по калитке разметьте и установите крепежные (анкерные) болты.



Снимите декоративную крышку 4.
Закрепите калитку через четыре отверстия Ø13мм в основании к полу. При этом отклонение от вертикальности в любой плоскости не должно превышать 3мм.
Заземлите калитку.
Установите дугу 2 в отверстия в валу 5 калитки. Это возможно при повороте вала на 90 градусов от исходного положения (дуга открыта). Затем зафиксируйте дугу двумя винтами М8.
Включите питание. При включении питания, производиться автоматический поиск положения «закрыто», во время которого запрещено механически блокировать дугу. Возможно кратковременное срабатывание электромагнита. Калитка готова к работе.
Все провода должны быть проведены под полом или надежно укрыты специальными кабель-каналами.

Правила эксплуатации
Перед включением путем визуального осмотра проверьте состояние кабелей и надежность закрепления проводов.
Не допускается прилагать усилие к дуге при запрещении прохода более 50кг.
Допускается ручной останов дуги при работающем двигателе. После удерживания дуги более 10с привод отключается и вновь начинает работу после 10с задержки, возвращая дугу в исходное положение.
При эксплуатации не допускается:
- использование абразивных и химически активных веществ (в том числе ацетона, бензина, растворителей, хлорсодержащих и кислотосодержащих моющих веществ) для очистки наружных поверхностей калитки; для ухода за калиткой рекомендуется периодически протирать наружные поверхности из хромированной и нержавеющей стали полиролем для хрома;
- перемещение через зону прохода калитки предметов, превышающих ширину проема прохода;
- рывки и удары по преграждающей дуге и стойке, так как возможно их механическое повреждение и деформация, а также возможен преждевременный выход из строя механизма калитки.
Рекомендации по электромонтажу:
- не рекомендуется установка изделия на расстоянии менее одного метра от мощных источников электрических помех;
- пересечение всех сигнальных кабелей кабелями других силовых установок допускается только под прямым углом;
- любые удлинения сигнальных кабелей производить только методом пайки.
Монтаж изделия должен выполняться сертифицированным персоналом.

Типовой комплект поставки:
• Стойка калитки - 1 шт.
• Блок управления (встроен в стойку) - 1 шт.
• Блок питания (встроен в стойку) - 1 шт.
• Пульт дистанционного управления (ПДУ) - 1 шт.
• Паспорт. Руководство по эксплуатации - 1 шт.

Дуга с декоративной вставкой (створка) поставляется отдельно!
